Tonfrequente Meißner-Schaltung

verschiedene Versuchsaufbauten zur Meißner-Schaltung, ausgehend von einem Vorversuch zum Grundverständnis eines (npn-)Transistors

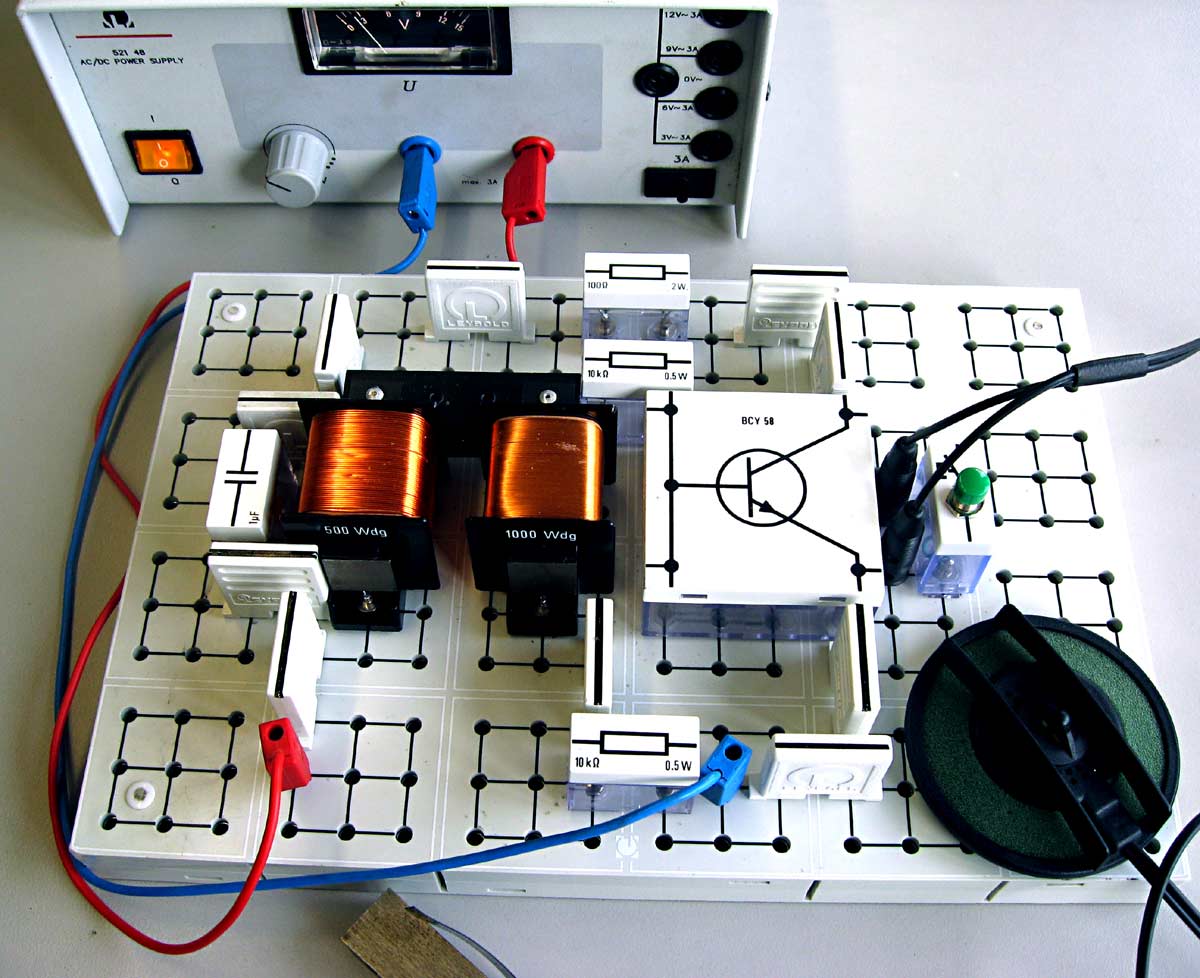

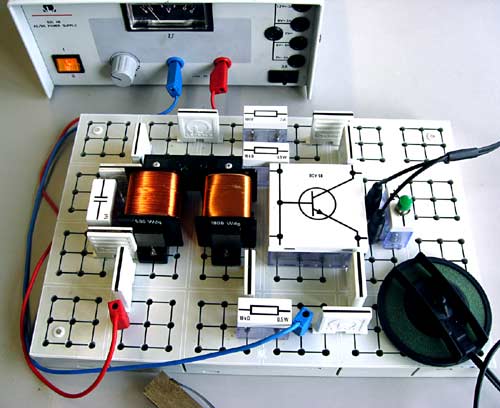

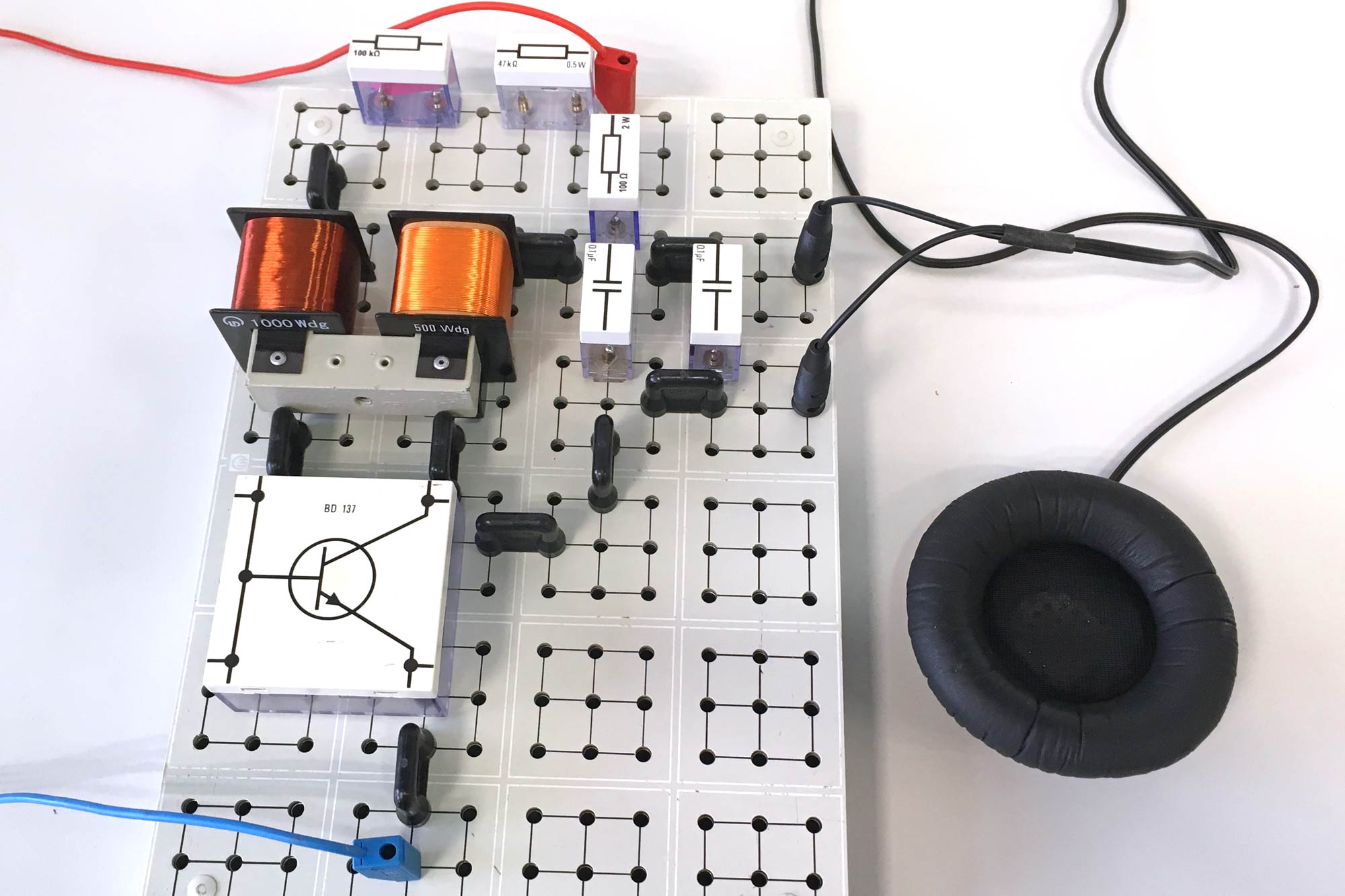

Meißner-Schaltung an 1,5-V-Betriebsspannung

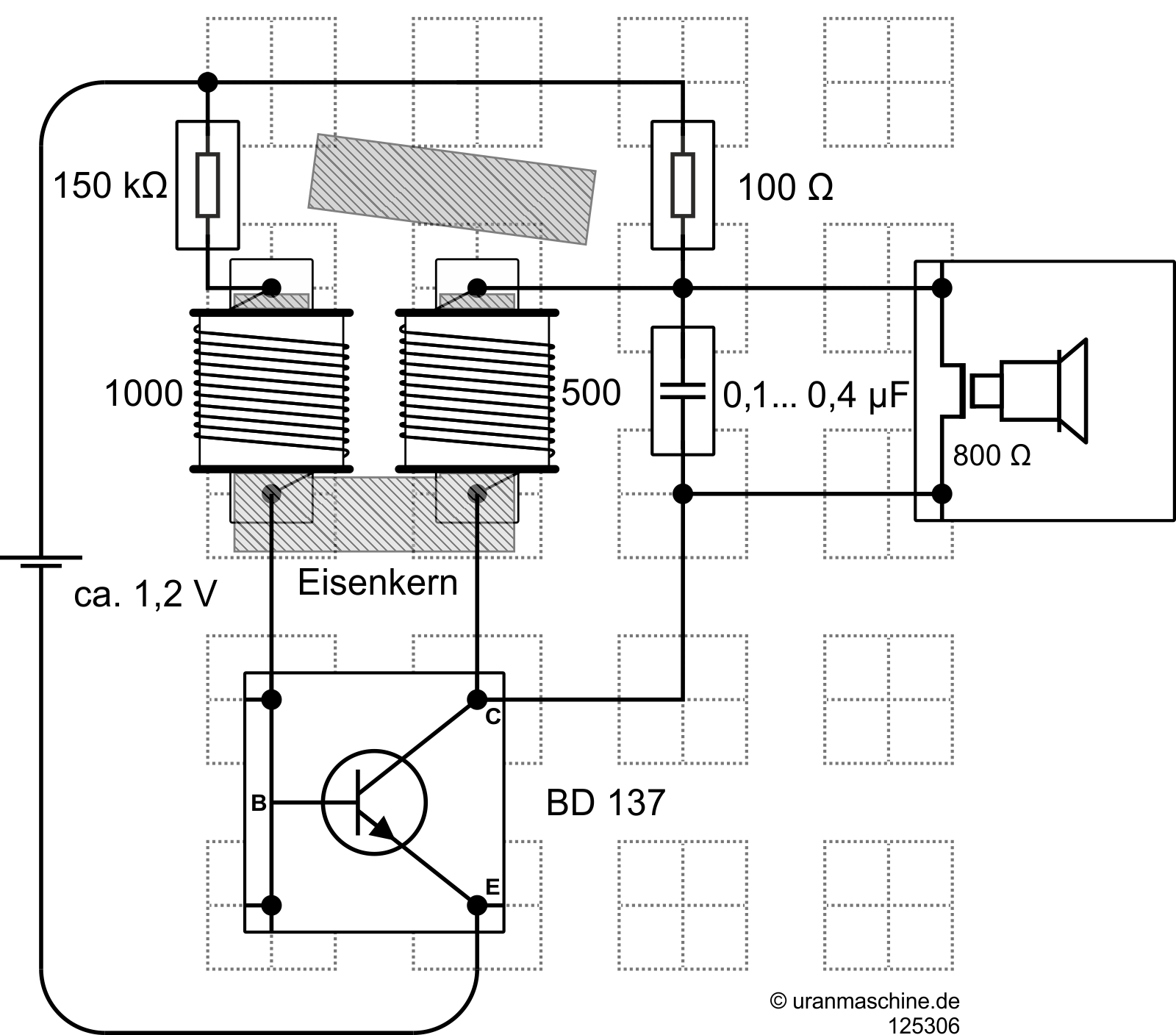

Schaltplan Meißner-Schaltung

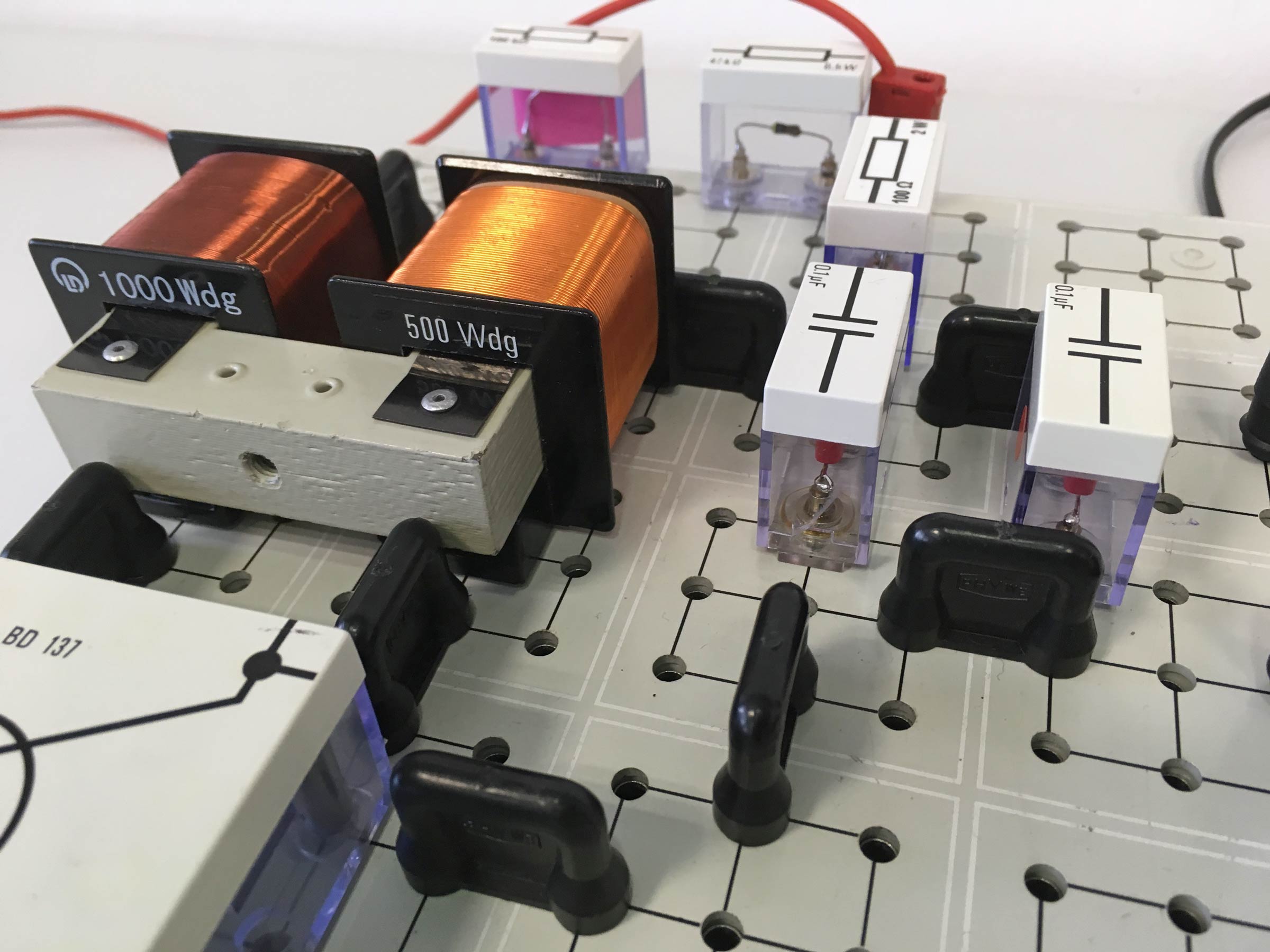

Detailaufnahme

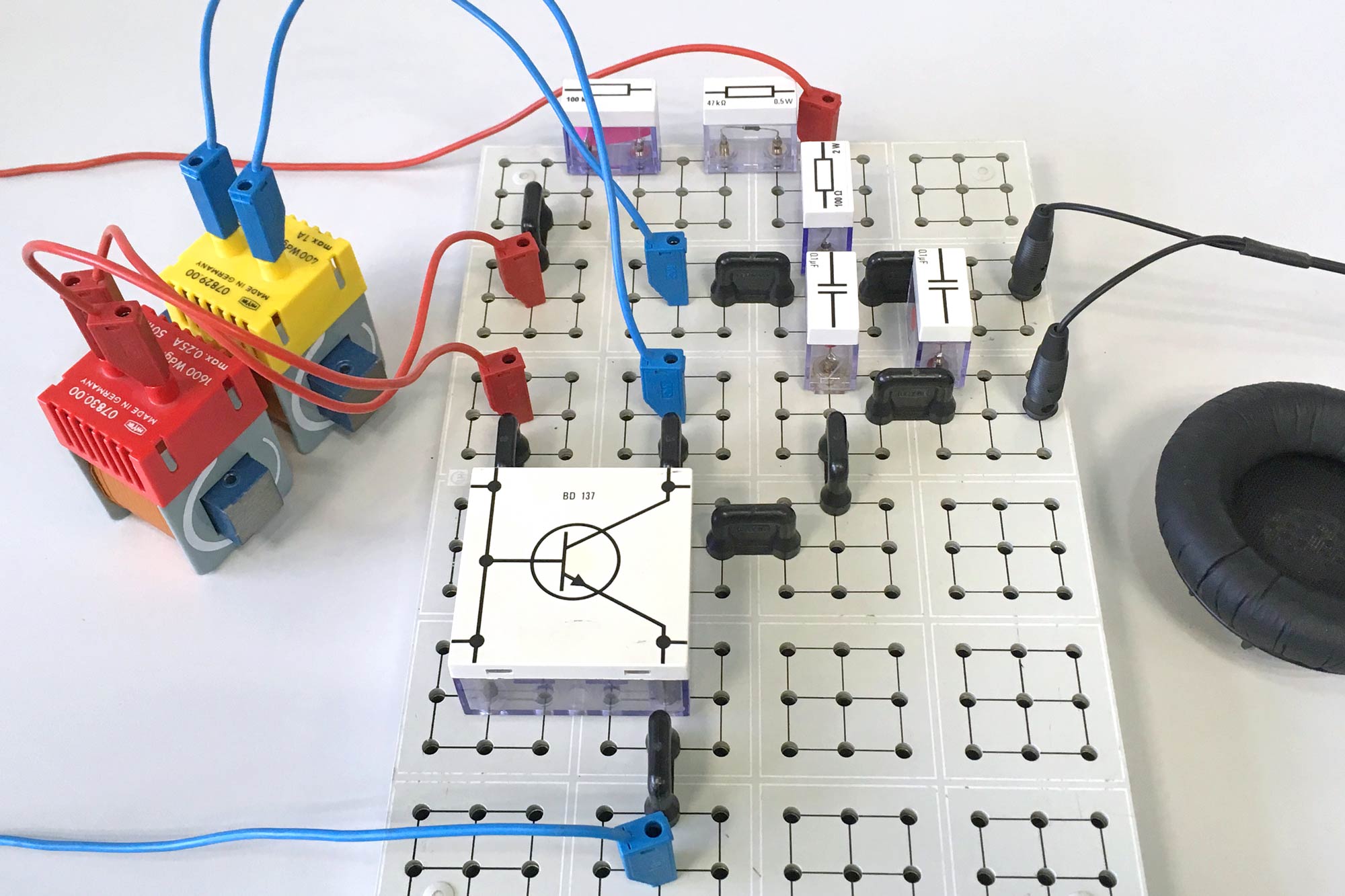

Aufbau mit Phywe-Spulen 400 und 1600 anstelle von 500 und 1000.

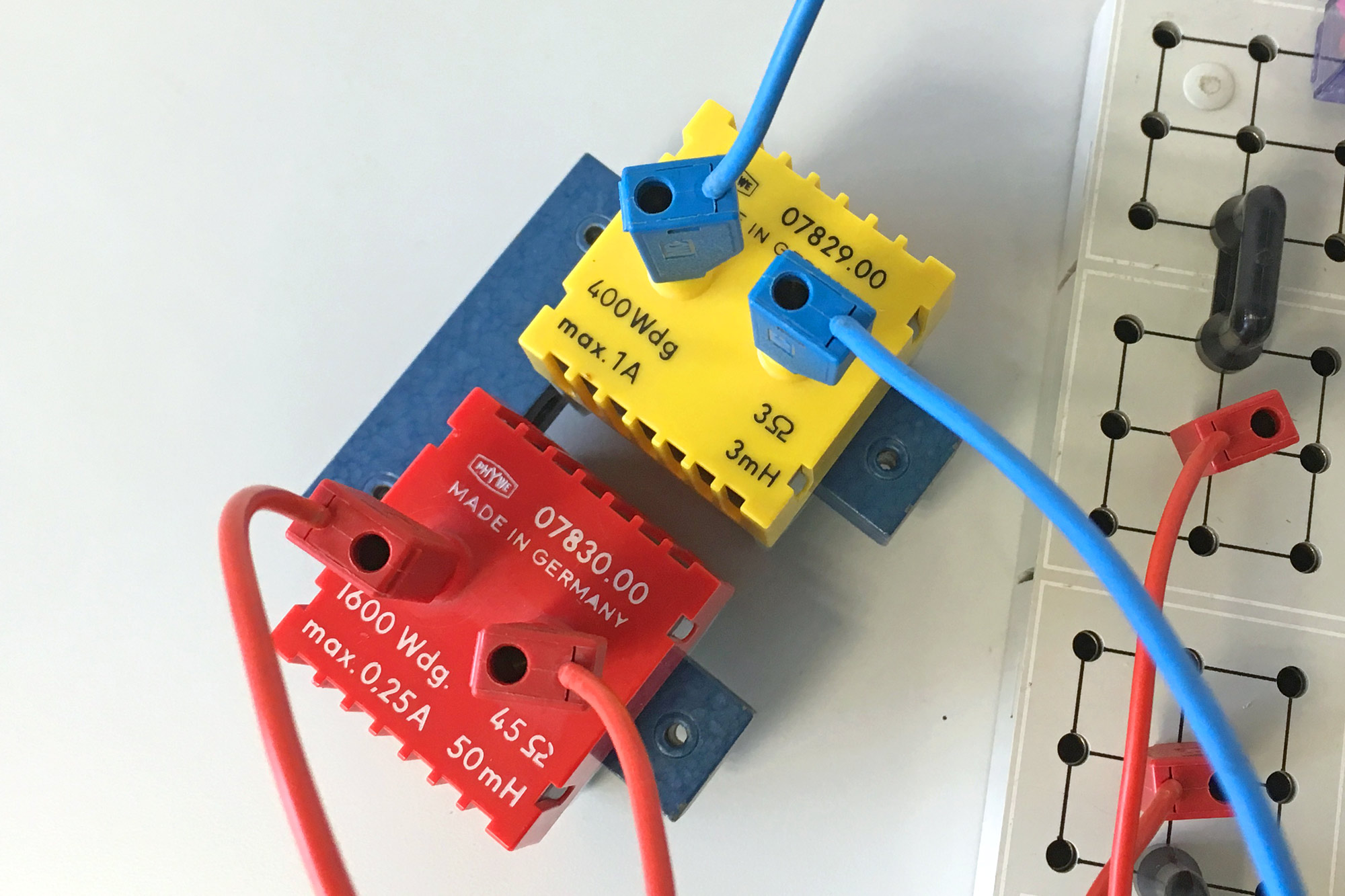

Phywe-Spulen 400 (07829) und 1600 (07930).

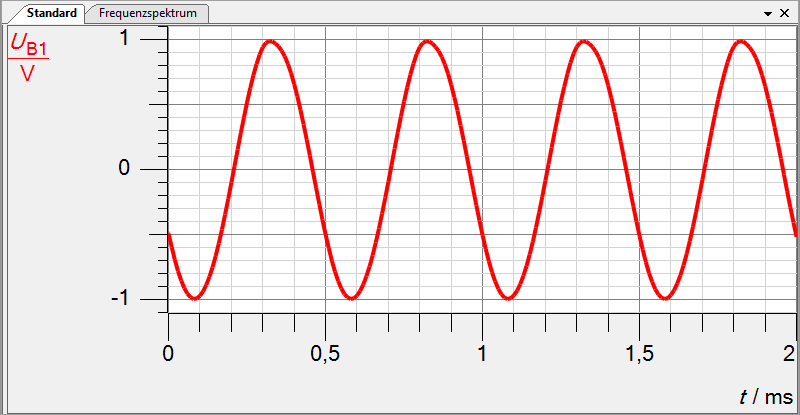

Spannung über dem Kondensator bei C = 0,2 uF

Cassy-Lab-2

Cassy-Datei, Version CassyLab 2.x
rechte Maustaste, Ziel speichern unter ...

Meissner-125306-tonfrequent-t-U-Diagramm-fuer-2uF-und-1,2V.labx

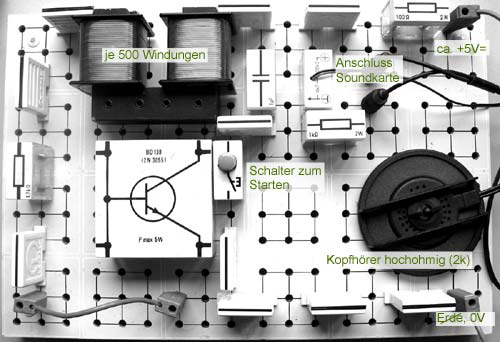

weitere Schaltungen

  • Die Schaltung muss durch kurzes Schließen der Emitter-Collektor-Strecke gestartet werden (grüner Taster).
  • Der Kopfhöhrer ist hochohmig (2 kΩ)
  • Das Signal lässt sich z.B. per Soundkarte aufzeichnen - und ist nicht sinusförmig.
  • Kleine Betriebsspannung reicht! (2-3 V=)

Im Prinzip ähnlich ist diese Schaltung:
