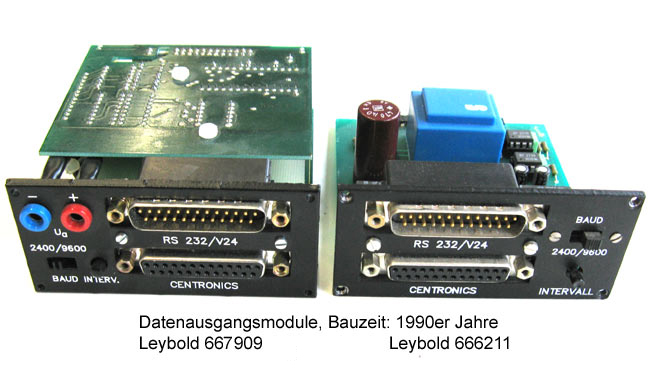

Datenausgangsmodule

Leybold 666211 und 667909
RS 232 ist eine serielle Schnittstelle mit D-Sub-25-Stecker, die an vielen Rechnern in 9-poliger Ausführung (D-Sub 9) vorhanden ist. Die Centronics-Schnittstelle mit ebenfalls D-Sub-25-Stecker dient zum Anschluss eines Druckers mit Centronics-Anschluss (Standard 1970er Jahre bis Mitte 2000er). Die erfassten Daten werden in Zeitabständen zum Drucker gesendet.

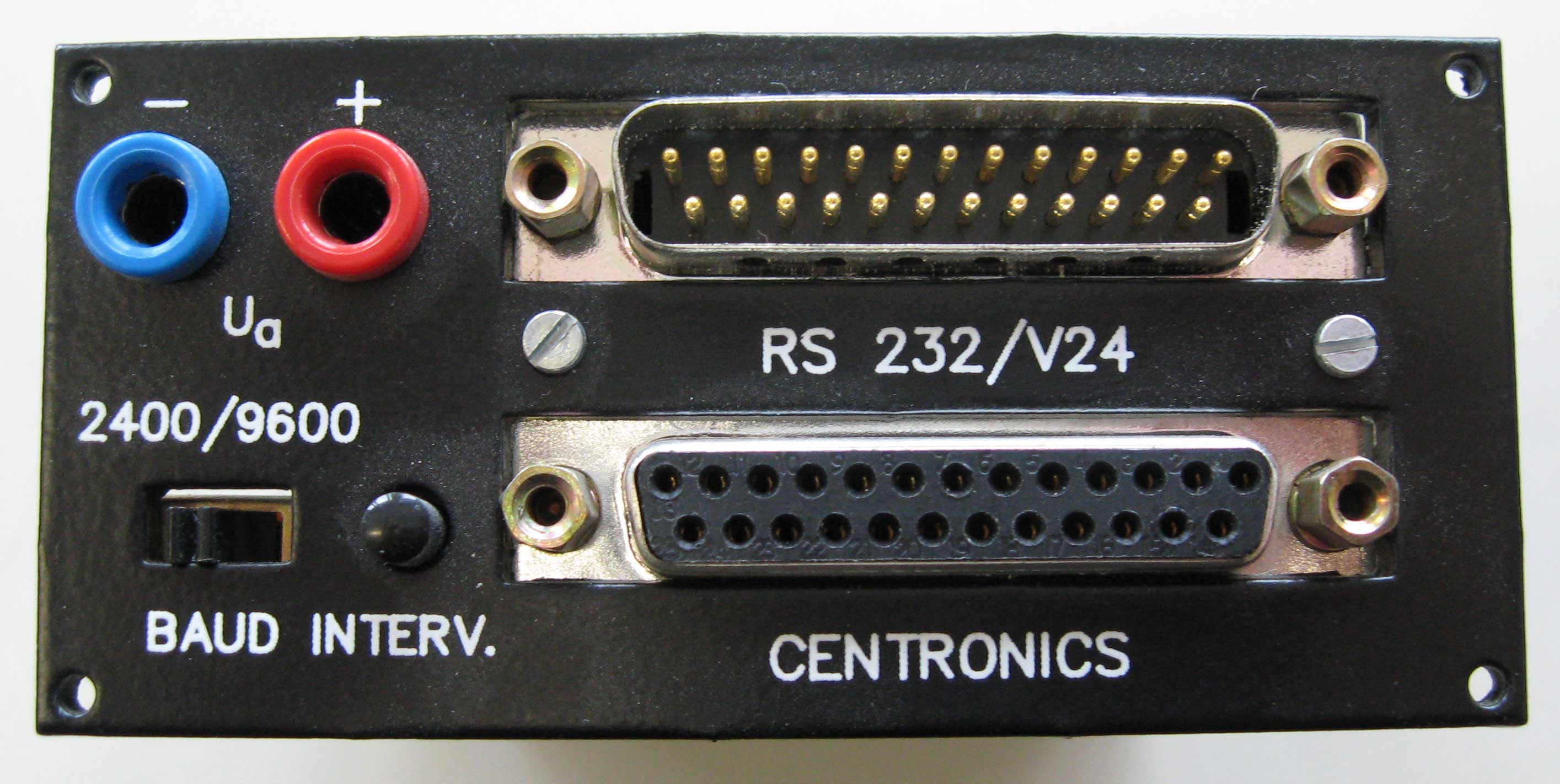

Leybold 667909

Leybold 666211
zum Anschluß eines Schreibers, Computers oder Druckers. Folgende Ausgänge stehen zur Verfügung:
Analogausgang: 1 Digit = 1 mV (12 bit-Wandlung) Parallel (Centronics)-Schnittstelle zum Anschluß eines Druckers.
Serielle Schnittstelle (RS 232, 2400/9600 Baud umschaltbar) zum Anschluß eines Computers.
Alphanumerische Ausgabe der Daten (ASCII-Zeichen) mit Meßgröße.
Ausgabeintervall für die parallele und serielle Schnittstelle über Taster einstellbar (kontinuierlich, 1 s, 10 s, 1 min, 10 min, 30 min, 60 min).
Anzeige des Zeitintervalls auf dem Frontdisplay des Multimeters. Das Modul wird einfach in die vorgesehene Aussparung auf der Vorderseite 666 453,bzw. auf der Rückseite  667 908 des Multimeters geschoben.
* Parallele Schnittstelle (Centronics)
* Serielle Schnittstelle (RS 232): 2400/9600 Baud umschaltbar, 8 Datenbits, 1 Stoppbit, keine Parität
* Ausgabeintervalle: kontinuierlich, 1 s, 10 s, 1 min., 30 min., 60 min., über Tastatur einstellbar
* Anzeige des Zeitintervalls auf dem Frontdisplay des Meßgerätes
* alphanumerische Ausgabe der Daten (ASCII-Zeichen)mit Maßeinheit.
* Das Modul wird einfach in die vorgesehene Aussparung auf der Vorderseite der Meßgeräte (CPS-Version) bzw. auf der Rückseite (Tischversion) eingeschoben.
* Abmessungen: 90 · 42 · 95 mm
* Masse: 0,3 kg

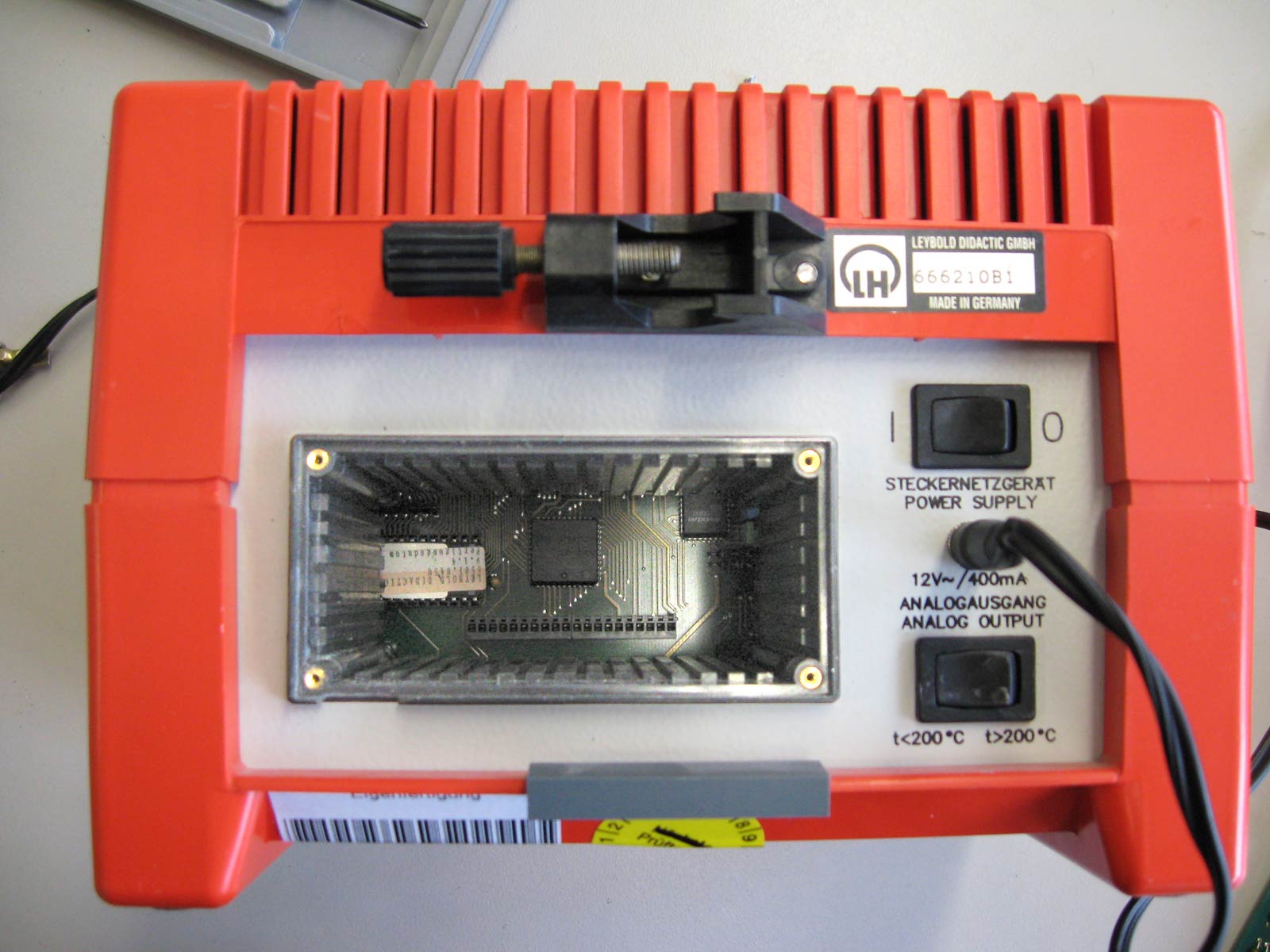

Schacht für das Datenausgangsmodul beim digitalen Temperaturmessgerät 666210

Das Datenausgangsmodul 666211 ist einbaubar in folgende Geräte

Nr Name beispielhaftes Baujahr
666209 Digitales Temperaturmeßgerät (4 Kanäle, Nachfolger von 666210, Anschlusskabel RS232, 9pol: 729 769) 1998
666210 Digitales Temperaturmeßgerät (4 Kanäle, Anschlusskabel 667 931) 1996
667347 Digitales Diodenarray-Spektralphotometer 1995
666450 Digital-pH-Meter (CPS, Anschlußkabel 667 931) 1997
666451 Digitales Leitfähigkeits-Meßgerät (CPS) 1994
666452 Digitales Temperaturmeßgerät (CPS, Vorgänger von 666452) 1996
666454 Digitales Temperaturmeßgerät (CPS, Nachfolger von 666452, DAM eingebaut) 1998
667420 Digital-pH-Meter 1996
667439 Digitales Leitfähigkeits-Meßgerät 1996
667546 Spektralset für Overheadprojektor (DAM bedingt verwb.) 1995
667547 Spektralset für Fantex-Projektor (DAM bedingt verwb.) -

Das Datenausgangsmodul (DAM) 667909 ist einbaubar in folgende Geräte (Anschlusskabel 667 931)

Nr Name beispielhaftes Baujahr
666453 Digitales Multimeter, CPS Version 1992
667908 Digitales Multimeter 1991
