Steckerbelegung Vernier-Sensoren

Angaben ohne Gewähr. Geräteschaden möglich.

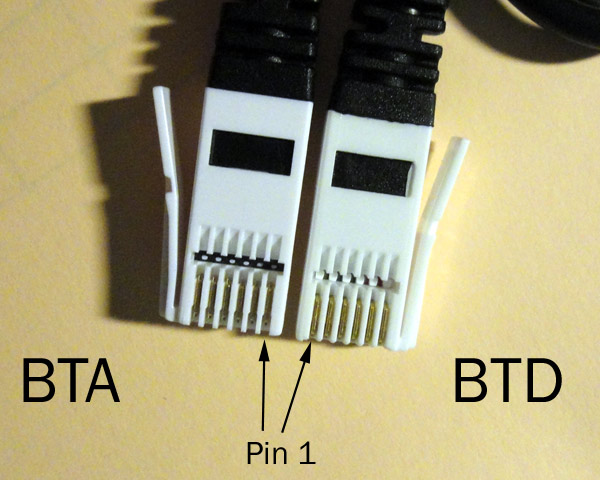

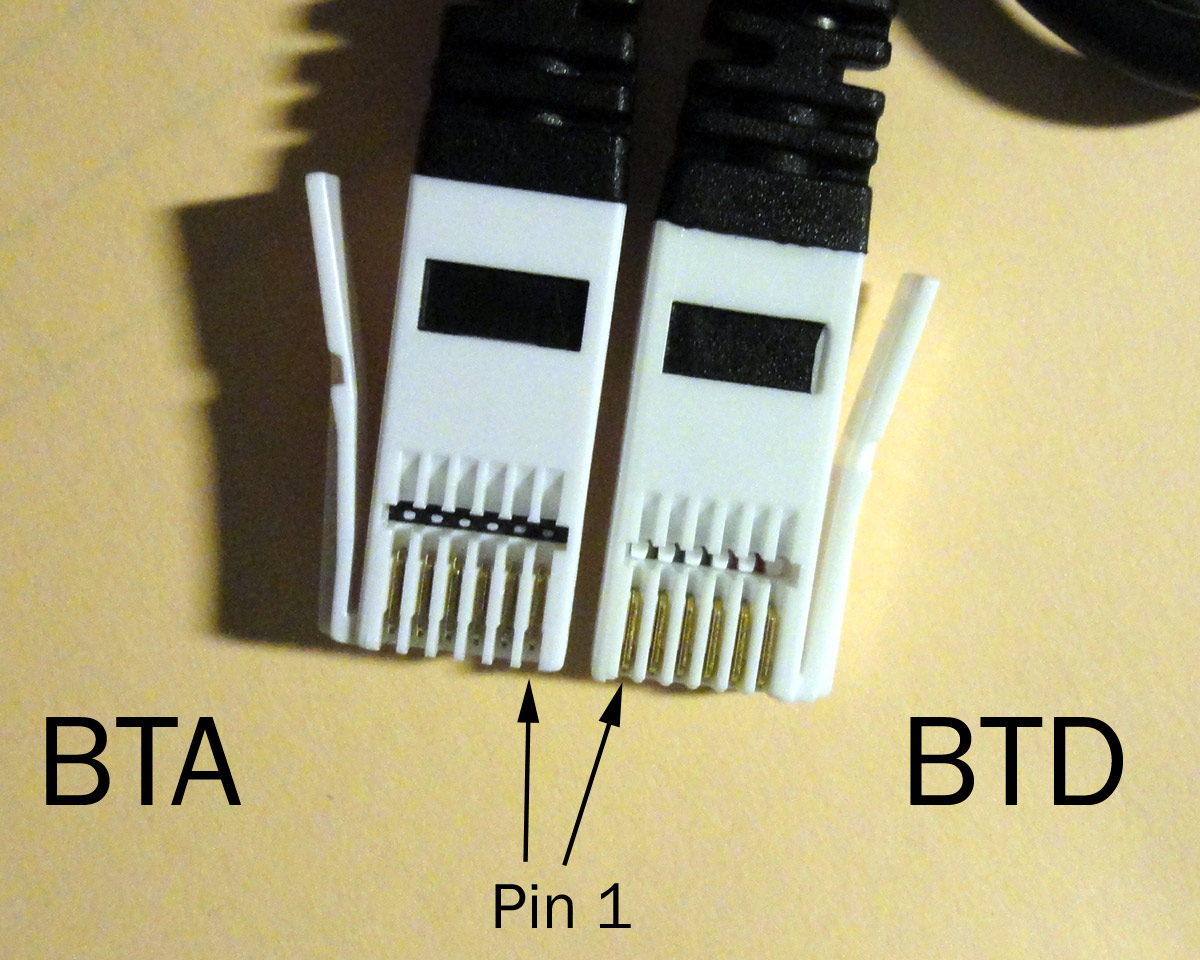

Vernier BTA- und BTD-Stecker

BTA- und BTD-Stecker von Vernier. BT steht "BritischTelekom", A für "Analog" und D für "Digital"

Pin-Belegung der Schnittstelle

  Stecker/Buchse BTA (BritishTelekomAnalog)
Pin Beschreibung Farbe (kann variieren!)
1 analoger Spannungseingang -10 V .. 10 V gelb
2 Ground (GND) schwarz
3 V_res zur Widerstandsmessung grün
4 Auto-Ident: Erkennung über Widerstandswert zwischen diesem Pin und GND braun
5 + 5 V = Versorgungsspannung (PWR) orange
6 analoger Spannungseingang 0 V .. 5 V rot

  Stecker/Buchse BTD (BritishTelekomDigital)
Pin Beschreibung Farbe (kann variieren!)
1 digital I/O 0 gelb
2 digital I/O 1 schwarz
3 Auto-Ident (digital I/O 2) grün
4 + 5 V = Versorgungsspannung (PWR) braun
5 GND orange
6 digital I/O 3 rot

Low <= 1,5 V, High >=3,5 V





Auto-Ident-Widerstände

Literatur: CBL2 - Technical Reference CBL2 - technical Reference: education.ti.com/~/media/... oder education.ti.com/de/deutschland/guidebook... oder dokspeicher.de/lehrmittel/... sowie Verniers Arduino-Seite http://www.vernier.com/engineering/arduino/projects/auto-id-digital/

  Widerstand
in kΩ
analoge Sensoren
DCP-BTA 220 Stromstärke -0,6 A .. 0,6 A potentialfrei
DVP-BTA 150 Spannung -6 V .. 6 V potentialfrei
O2-BTA 100 Sauerstoff 0% .. 27%
  68 Kohlenstoffdixid 0 ppm .. 5000 ppm
  47 Spannung 0 V .. 5 V, wobei 0V auf GND-Potential liegt
VP-BTA 33 Spannung -10 V .. 10 V, wobei 0V auf GND-Potential liegt
TPL-BTA 22 Temperatur -50 °C .. 150 °C
  15 Temperatur -13 F .. 257 F
  10 Temperatur -25 °C .. 125 °C
  6,8 Stromstärke -10 A .. 10 A
  4,7 Lichtsensor 0% .. 100%
  3,3 Widerstand 1kΩ .. 100 kΩ
TCA-BTA 2,2 Temperatur -20 °C .. 1400 °C
  1,5 EKG
  1 Herzfrequenz (bpm)
30V-BTA   Spannung -30 V .. 30 V
  Widerstand
in kΩ
digitale Sensoren
LPL-DAK 1,5 Lineartisch für Beugungsexperimente
CHEM-POL 3,3 Polarimeter
  15/22 Motion detector 0,4 m .. 6 m
  10 Motion detector 1,4 feet .. 18 feet
VPG-BTD 33 Lichtschranke (Photogate)
VDC-BTD 46,8 Tropfenzähler
VRM-BTD 100 GM-Zählrohr (Vernier Radiation Monitor)

Eigene Schalter als Lichtschranke anschließen

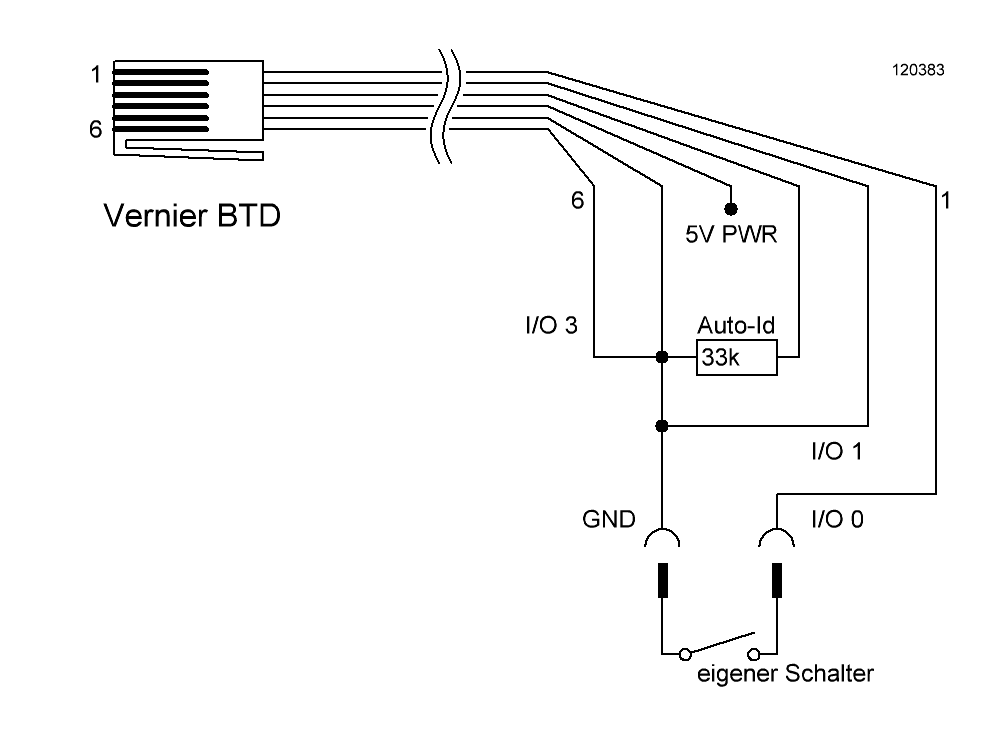

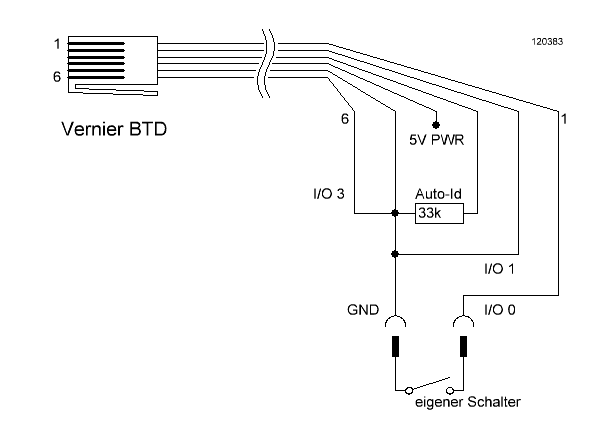

Eigener Schalter an Vernier BTD
Anschlussplan für eigenen Schalter. Er wird wegen des ID-Widerstands von 33 kΩ als „Lichtschranke“ erkannt.

Ein geöffneter Schalter ist gleichbedeutend mit einem freien Lichtstrahl (I/O 0 HIGH), ein geschlossener Schalter mit einem unterbrochenen Strahl (I/O 0 LOW).
