Farbaddition

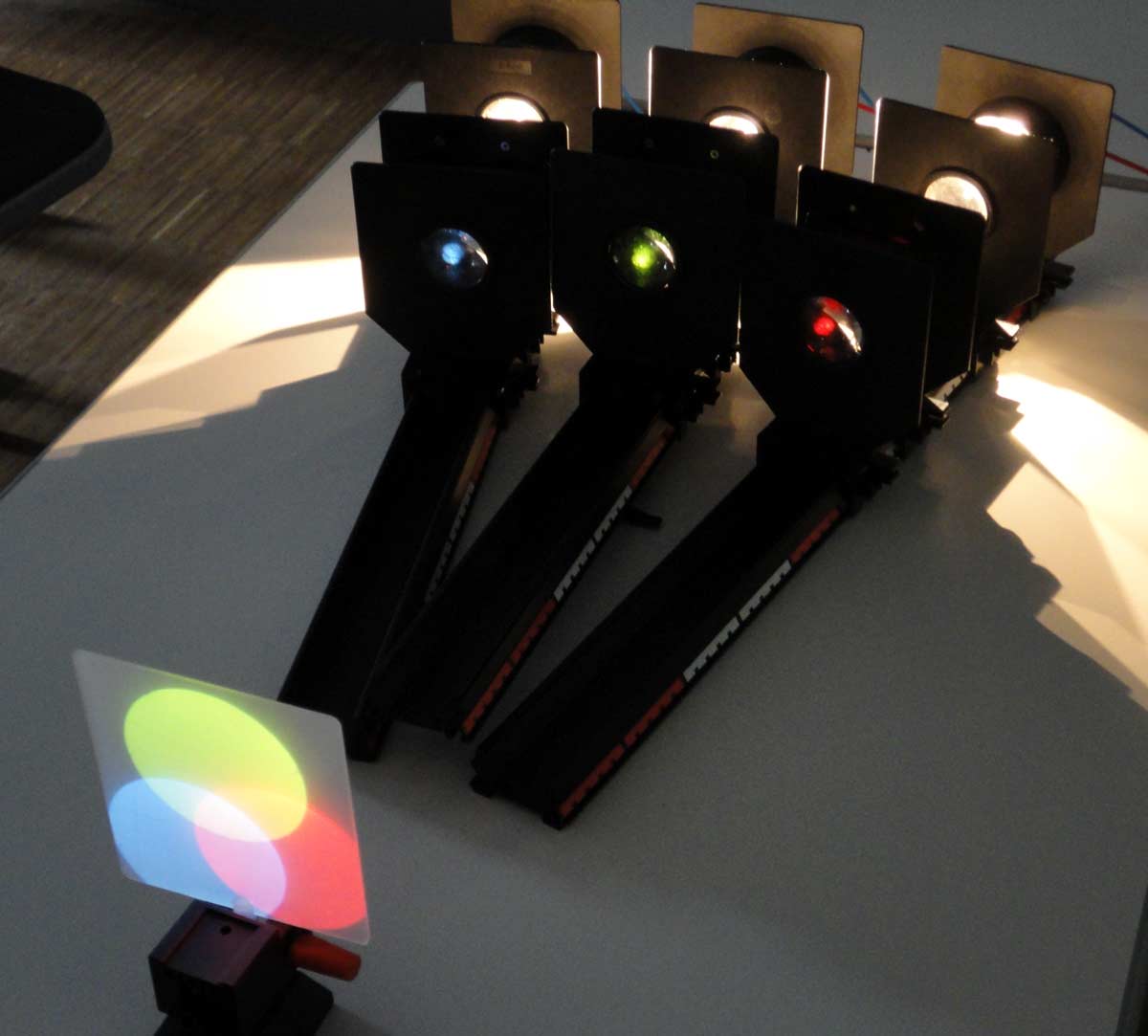

Aufbau mit drei Halogenlampen (je 20 W)
| Gerät |
Anzahl |
Nr |
| Linse A (f = 5 cm) |
6 |
|
| Blendenhalter |
3 |
|
| Präzisionsmetallschine 50 cm |
3 |
46082 |
| Farbfilter R, G, B |
|
46794 |
| Schirm |
1 |
|
| Lochblende 9 mm |
3 |
aus 46164 |
| Halogenlampe 20 W |
3 |
459032 |
Die Linsen haben alle eine Brennweite von 5 cm, die Blende einen Durchmesser von 9 mm

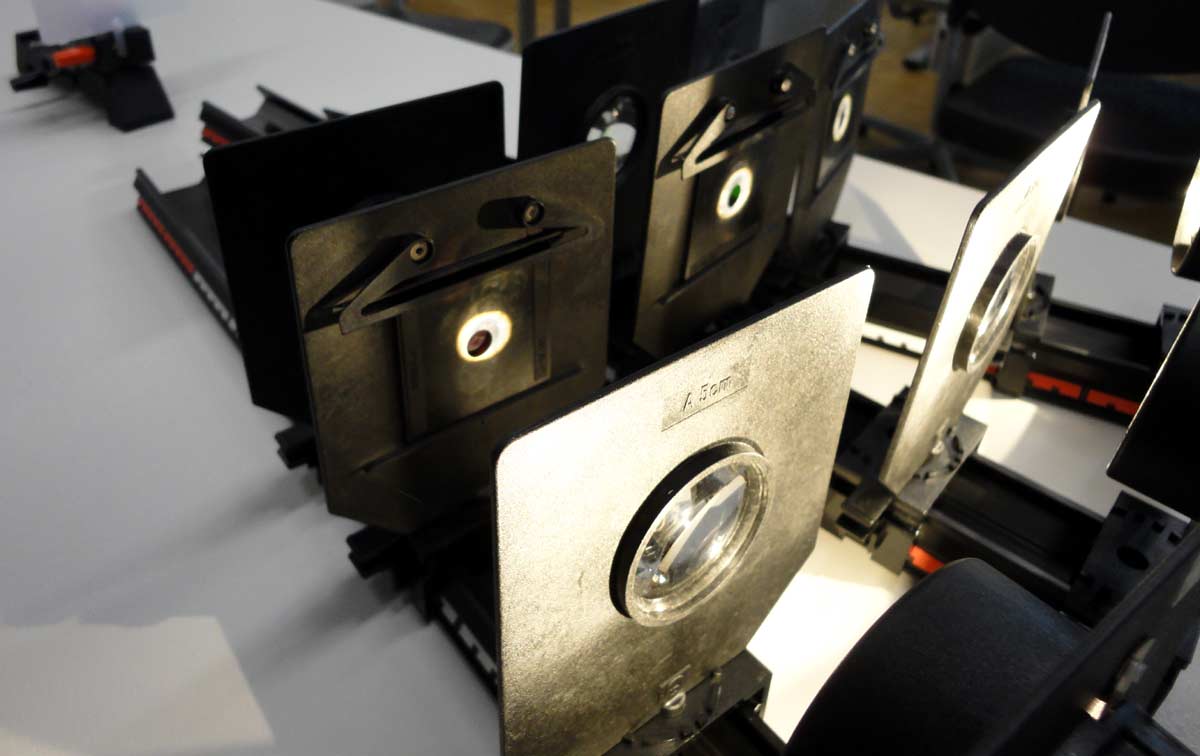

Aufbau und Justage
- Position auf der optischen Bank in cm: [1] Lampe, [8] Linse A (f = 5 cm), [17] Blendenhalter, [ca. 23] Linse A (f = 15 cm)
- Linse an der Schirmseite so verschieben, dass das Blendenloch auf Schirm scharf abgebildet wird.
- bei nicht gleichmäßig ausgeleuchteten Farbkreisen, ggf. Blenden senkrecht zur optischen Achse etwas verschieben
