Wirkungsgrad eines Kran-Modells

Aus einem Dynamot lässt sich einfach ein Kran konstruieren, dessen Wirkungsgrad (für verschiedene) Lasten zu ermitteln ist. Dazu wird die gewonnene potentielle Energie des hochgehobenen Stativfußes (ca. 1,1 kg) ins Verhältnis gesetzt zur Menge an in den Kran hineingeflossener elektrischer Energie.

Wirkungsgrad   η = potentielle Energie elektrische Energie = m g h P t



Die ermittelten Wirkungsgrade des Kran-Systems (Motor + Getriebe) liegen für 100g bei ca. 10 % und bei 1,1 kg Belastung bei ca. 35%.

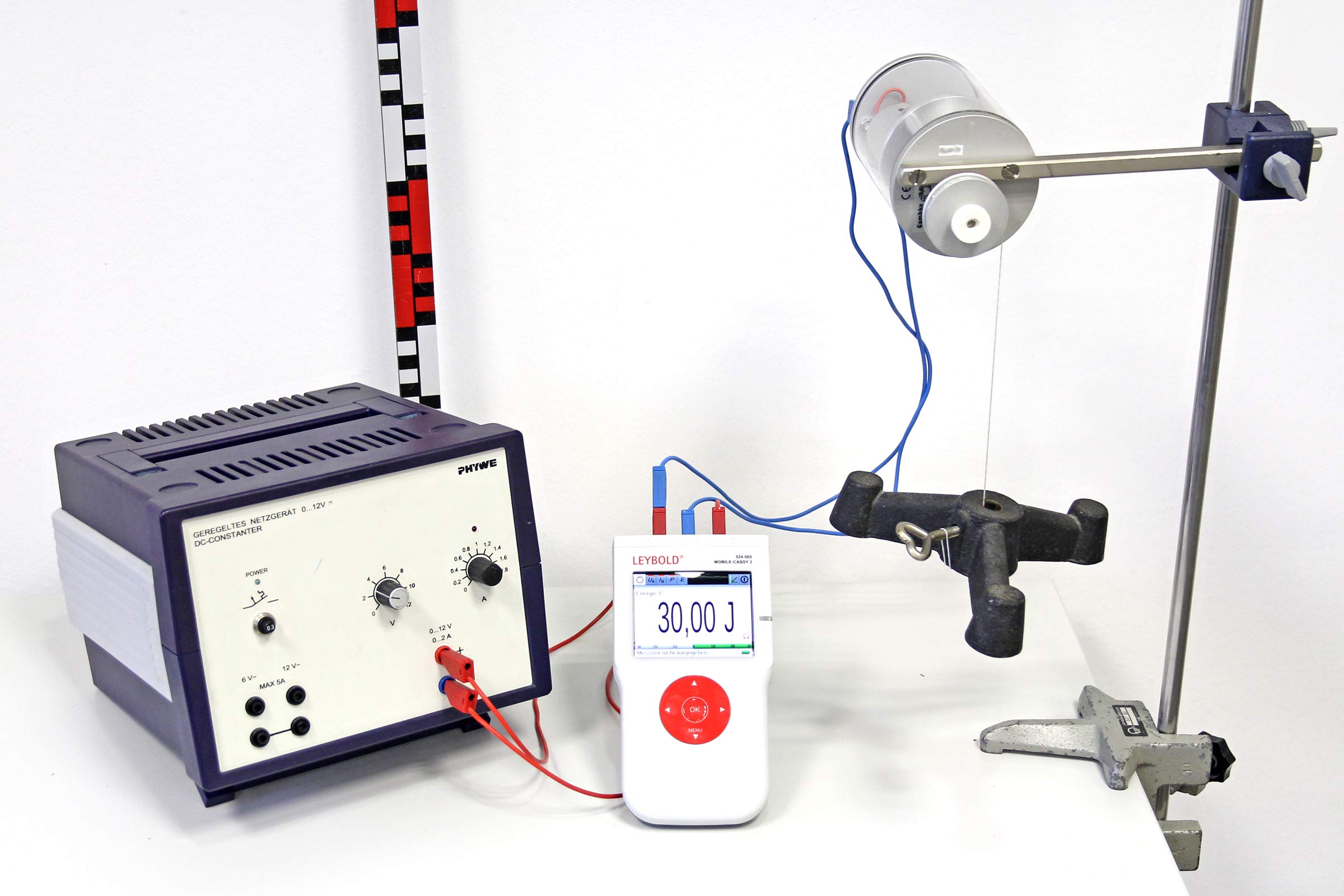

Der Dynamot dient hier als Kran, die zugeführte elektrischer Energie wird mittels Mobile-Cassy-2 und gemessen.

Der Dynamot besteht aus einem Motor und einem Getriebe, weshalb der Wirkungsgrad des Gesamtsystems Motor + Getriebe ermittelt wird. Auch gut und ohne Einsatz eines Getriebes funktioniert der Kran mit dem leider nicht ganz preiswerten Motor 57943 von LD.

no description

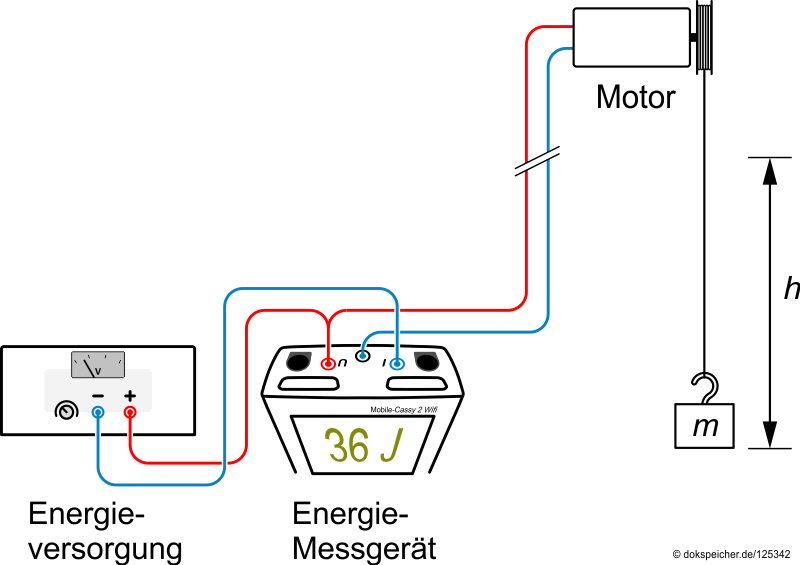

Energie- und Leistungsmessung mit Mobile-Cassy 2

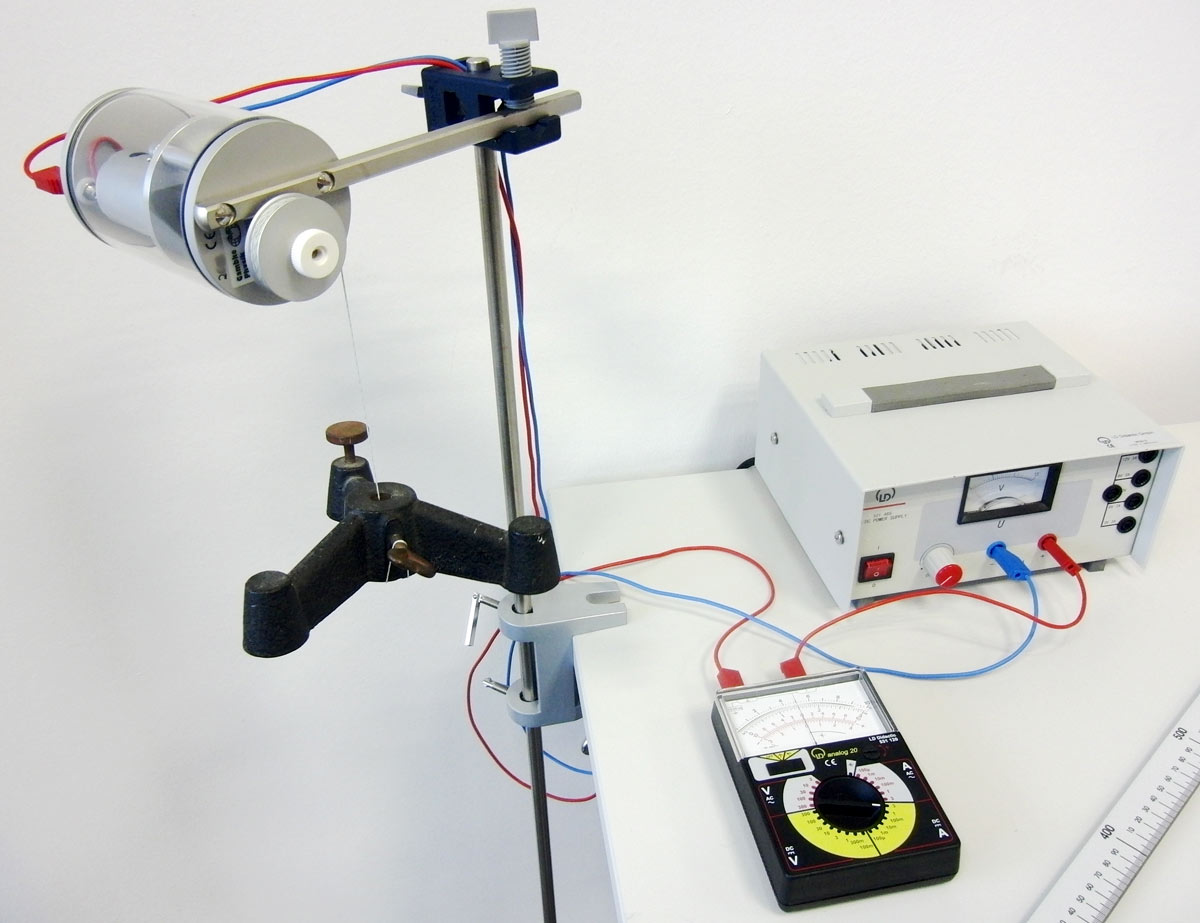

Alternative Messung:

Die Energie wird über U, I und händisch gestoppter Zeit näherungsweise berechnet.
