Freier Fall als Schülerübung

Das Ziel ist es, t-s-Messwertepaare beim freien Fall einer Kugel aufzunehmen.

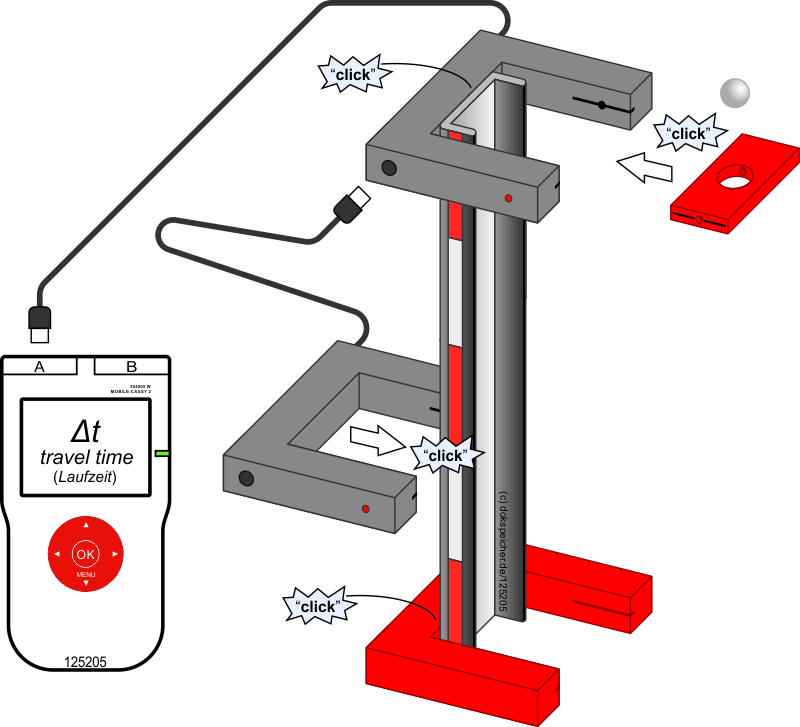

mit Mobile-Cassy-2 und Kugelstartvorrichtung

Aufbau mit Material aus Kasten SVN MEC 6 bzw. SL ME 3

mit Startvorrichtung Kugel (5244324) und 2 Lichtschranken (524431)

Fallstrecke s in m Fallzeit t in s s/t2 in m/s² Abweichung von g
0,05 0,107 4,4 -10%
0,10 0,138 5,3 8%
0,15 0,175 4,9 0%
0,20 0,203 4,8 -1%
0,25 0,222 5,1 3%
0,30 0,247 4,9 0%
0,35 0,27 4,8 -2%
0,40 0,283 5 2%

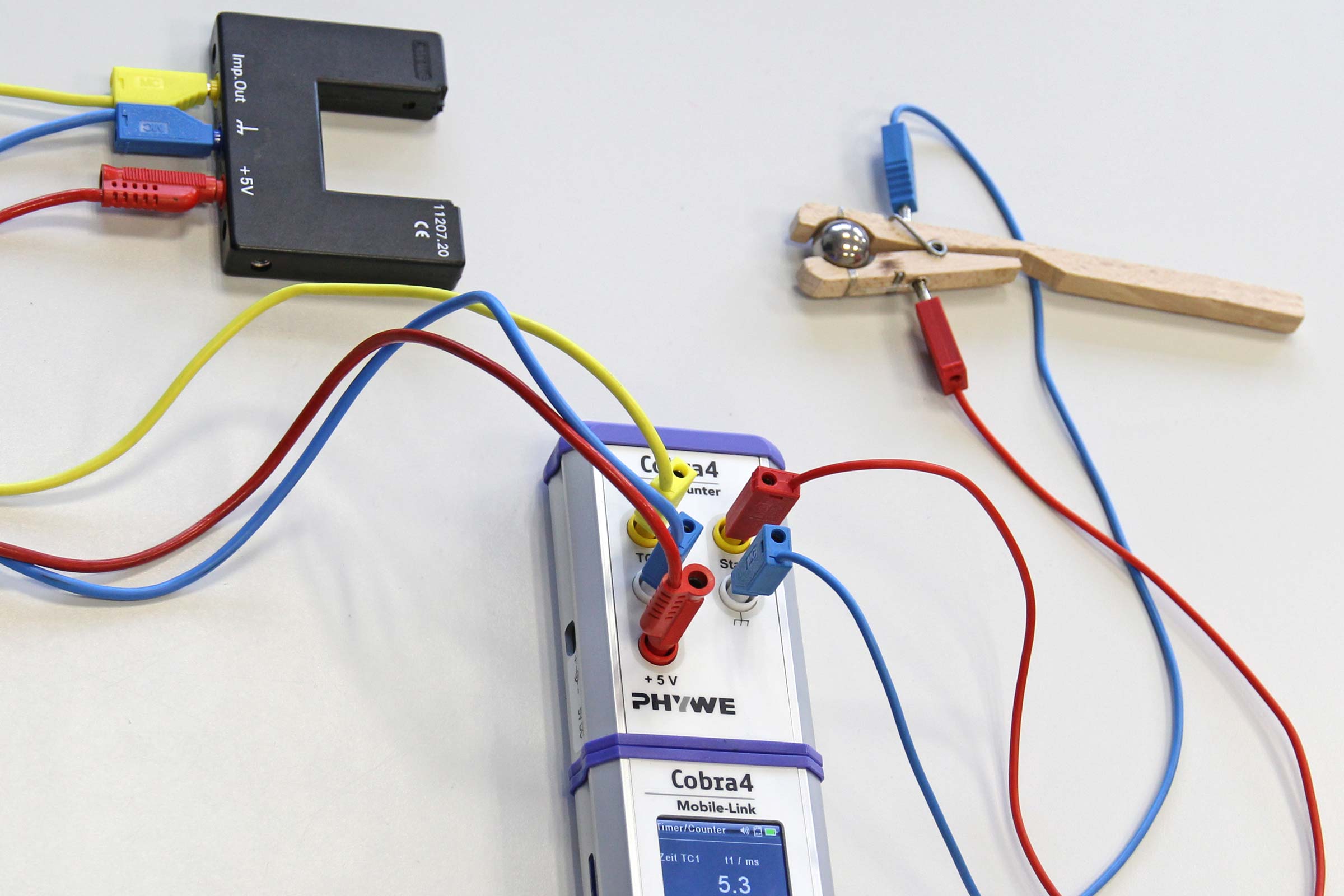

mit Phywe Cobra-Interface

no description
Die Metallkugel schließt den Kontakt zwischen blauem und rotem Kabel. Eine Unterbrechung dieses Kontakts führt zum Start der Stoppuhr. Eine Unterbrechung der Lichtschranke stoppt die Uhr.
Gerät Artikelnummer
Kugelauslöseklammer Phywe 02505-00
Lichtschranke compact Phywe 11207-23
Stahlkugel Ø ca. 2cm
Sensor Timer-Counter Phywe 12651-00
Interface z.B. Mobile-Link 2 Phywe 12620-10

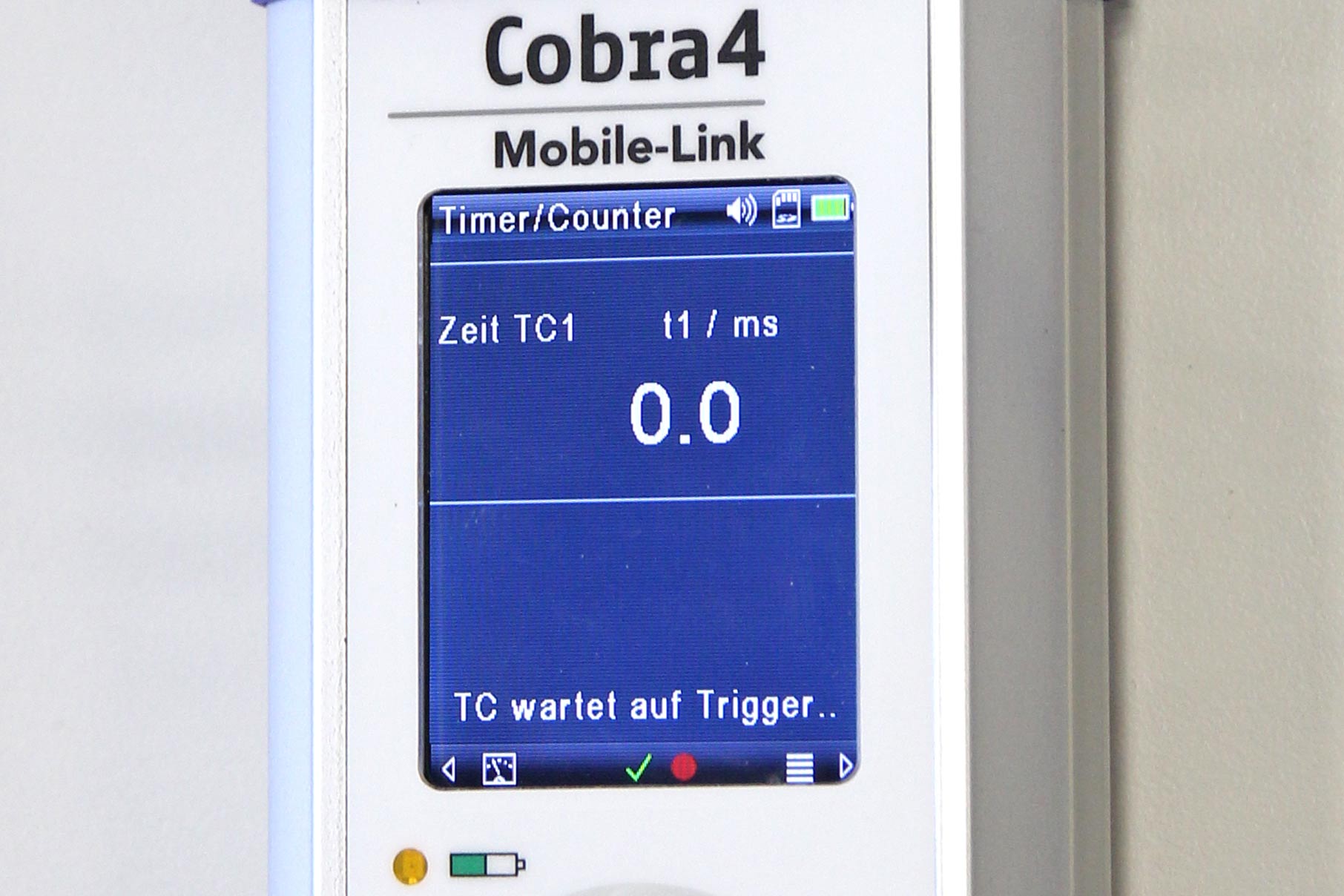

Bildschirm Phywe Cobra4 Mobile-Link-2

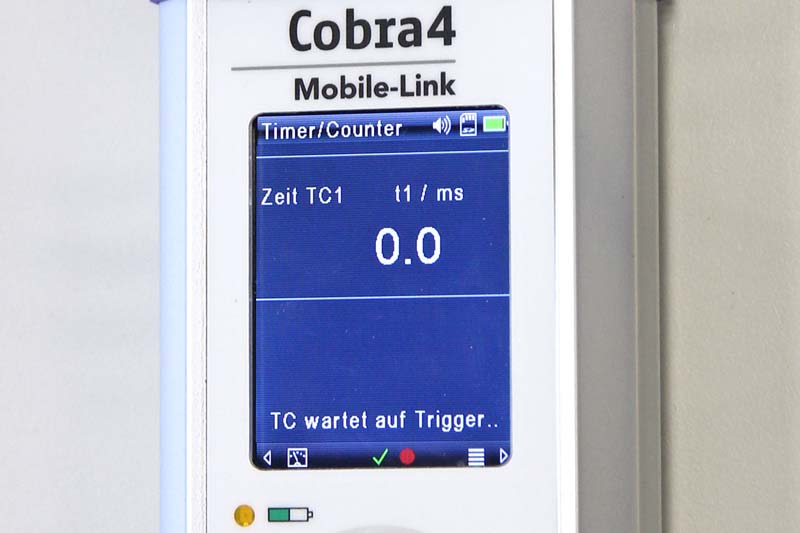

Bildschirm des Mobile-Link 2. Der Timer-Counter (TC) wartet auf das Auslösen der Kugel.

mit phyphox und Luftballons

Messdurchführung

  • Metallkugel in Luftballon
  • Ballon aufblasen
  • Auf Stativring in Höhe s über dem Boden platzieren
  • Handy mit Phyphox auf halber Höhe halten
  • Ballon mit Stecknadel zum Platzen bringen
Fallstrecke s in m Fallzeit t in s s/t2 in m/s² Abweichung von g
0,40 0,295 4,6 -6%
0,55 0,339 4,8 -2%
0,70 0,386 4,7 -4%
0,85 0,421 4,8 -2%
1,00 0,451 4,9 0%

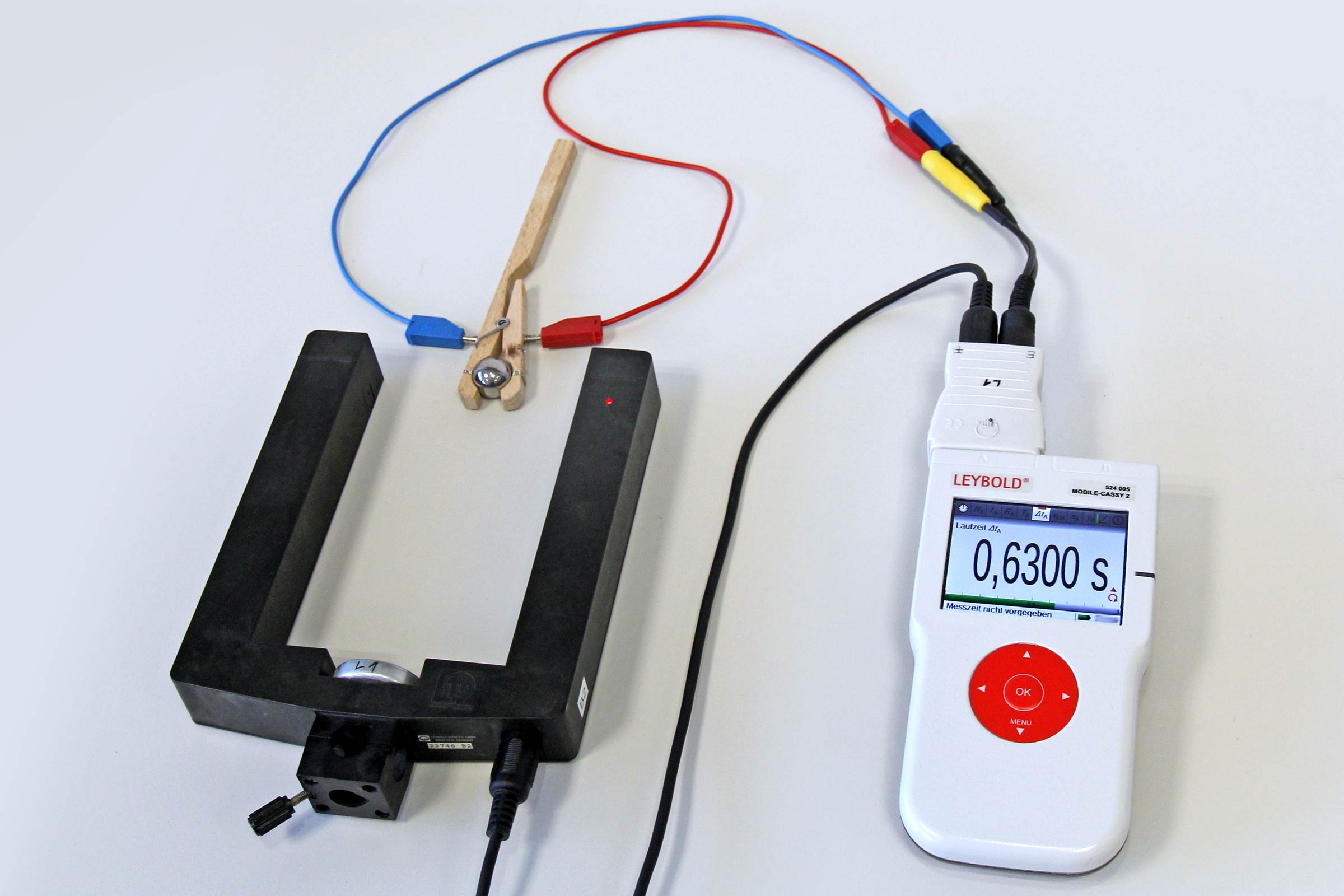

mit Mobile-Cassy-2, Timer-S und Kugelfallklammer

no description
Als Interface kommt das Mobile-Cassy-2 zum Einsatz. Kugelauslöseklammer und Lichtschranke müssen noch an einem Stativ befestigt werden.
Gerät Artikelnummer
Timer-S Leybold 524074
Adapter Eigenbau
Interface, z.B. Mobile-Cassy-2 Leybold 524005
no description

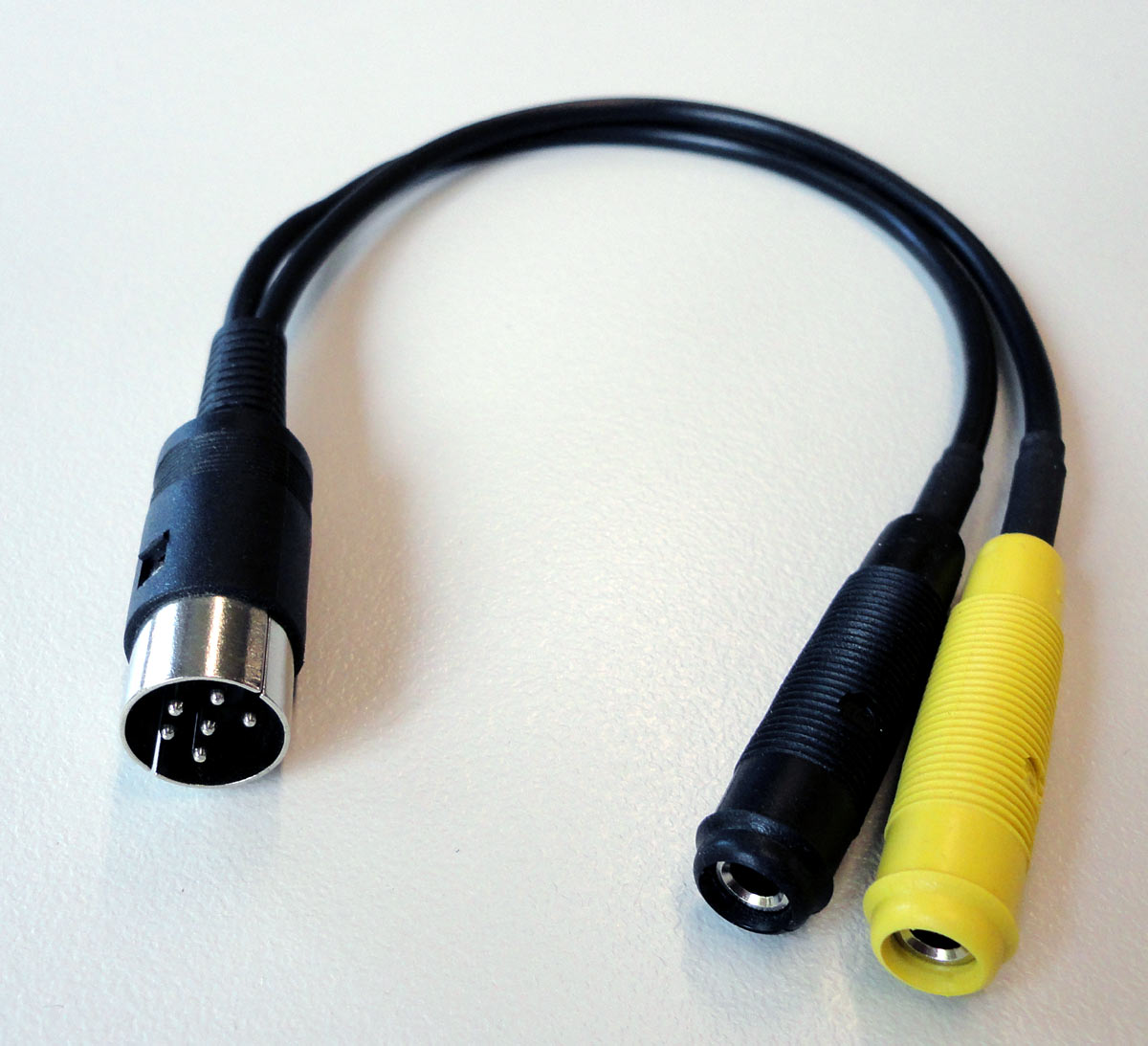

selbstgefertigter Adapter, um beliebige Schalter an den Timer-S anschließen zu können.

Messergebnisse

h im m t in s t in s
0,1 0,14 0,14
0,2 0,20 0,20
0,3 0,25 0,24
0,4 0,28 0,27
0,5 0,32 0,32
0,6 0,35 0,34
0,7 0,37 0,37
0,8 0,40 0,40

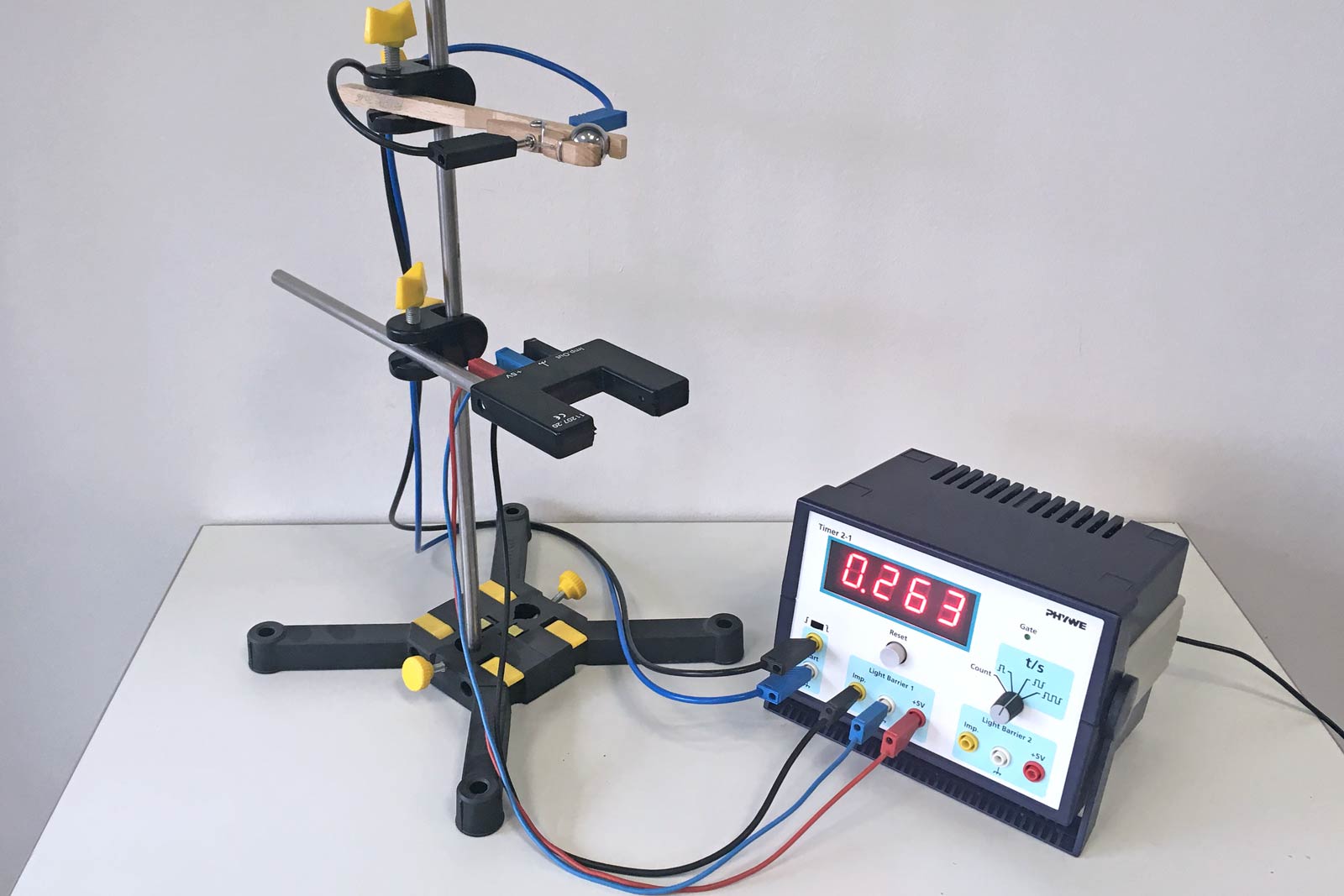

mit Phywe Timer-2-1 und Kugelauslöseklammer

Freier Fall mit Phywe Timer-2-1 und Kugelauslöseklammer

weitere Fotos

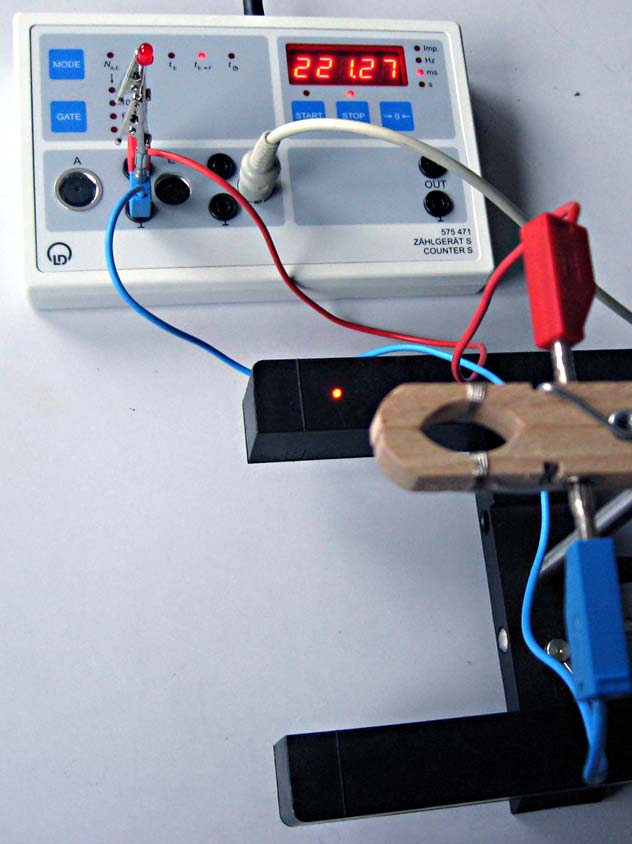

mit Zähgerät S

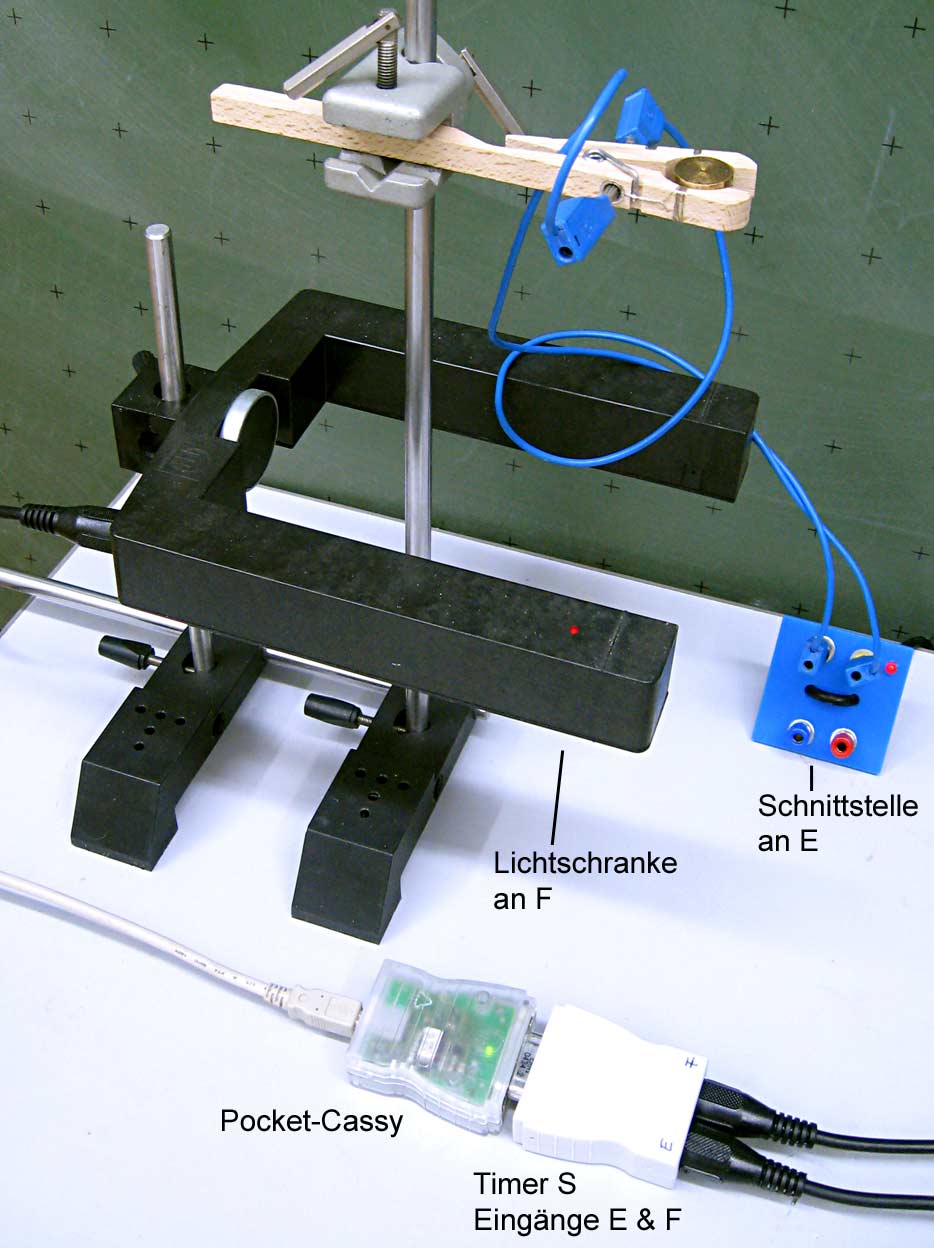

mit Pocket-Cassy und Timer S (zum Vergrößern anklicken)



Mehr zur Verwendung des Timer S zur Laufzeitmessung und zum Bau der Schnittstelle hier.
