Selbstinduktion - Ein- und Ausschalten einer Spule

Ein- und Ausschalten einer Spule

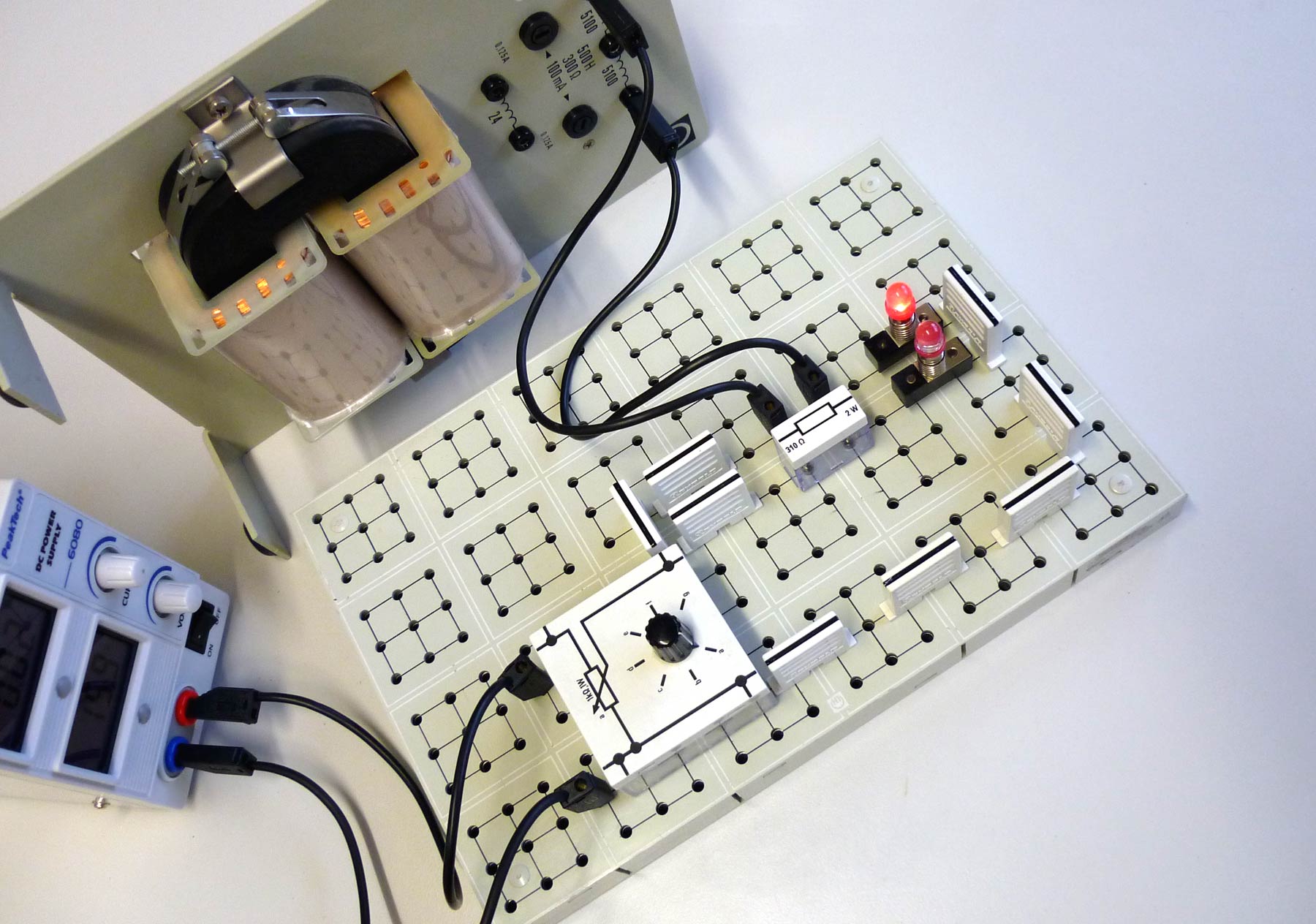

Über das Potentiometer wird der Ladungsfluss im Kreis geregelt. Wird der Ladungsfluss schnell erhöht, so folgt dem die Lampe, die mit der Spule in Reihe geschaltet ist, mit sichtbarer Verzögerung. Umgekehrt leuchtet sie nach dem schnellen Herunterregeln des Ladungsflusses noch merklich nach, wie im Bild zu erkennen ist.

Geräte und Einstellungen

Spannung: 10 bis 16 V

Spule hoher Induktivität LD 517021
Widerstand 310 Ohm Eigenbau
LED mit E10-Gewinde Traudl-Ries
Potentiometer z.B. 0 .. 220 Ω oder 0 .. 1 kΩ z.B. 3bscientific 1012934 oder 1012936



Ein- und Ausschalten einer Spule

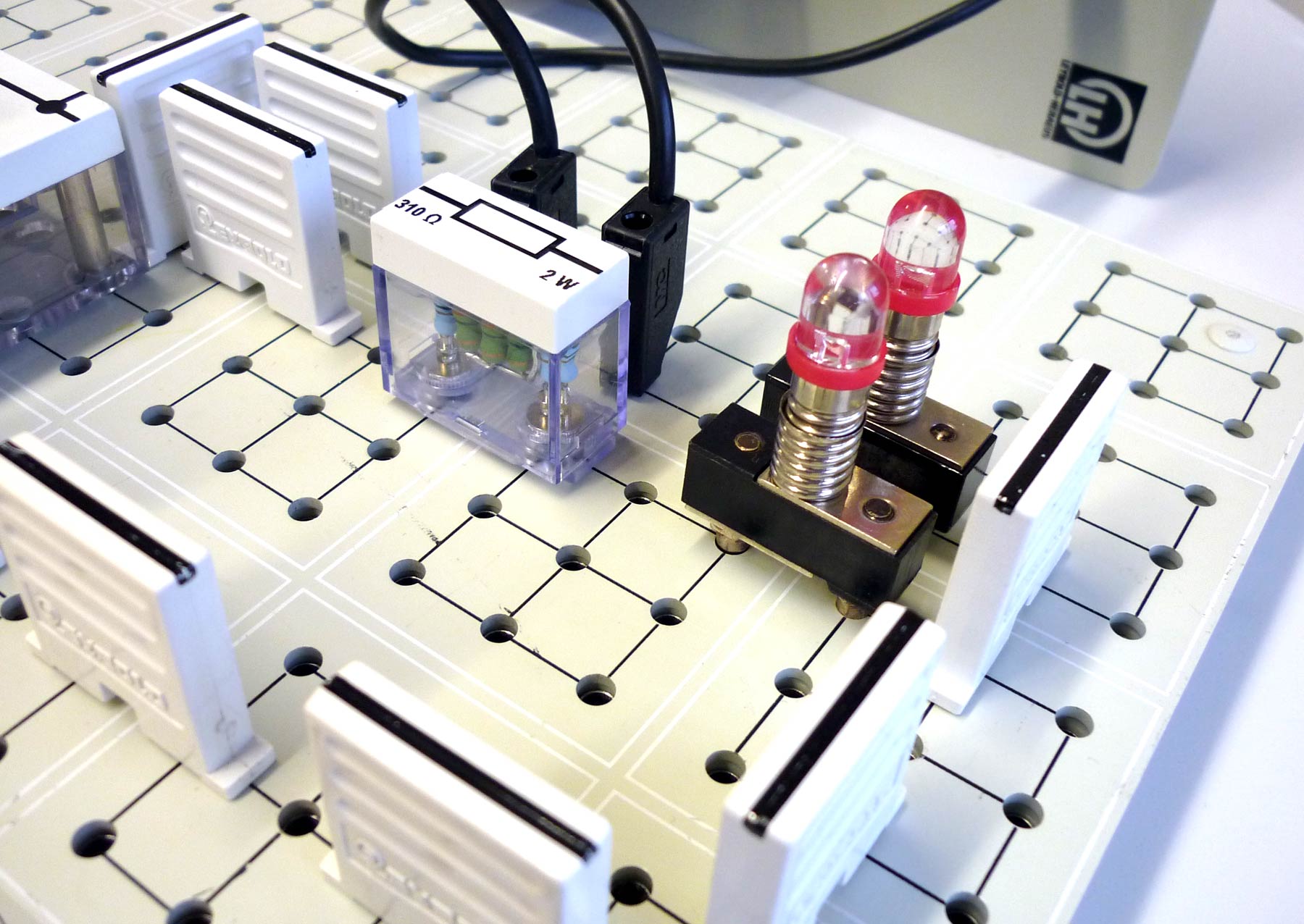

Der Widerstand von 310 Ω entspricht dem ohmschen Widerstand der Spule. Infos zu den LED-Lämpchen
