1-Hertz- Schwingkreis

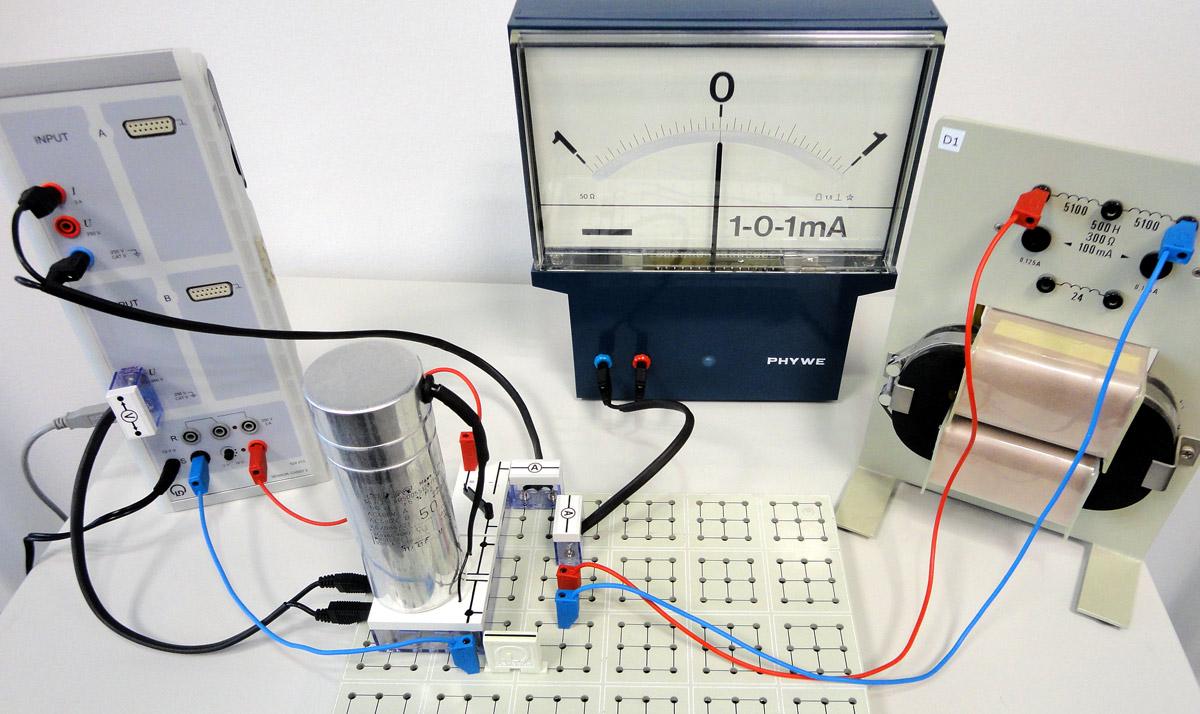

Eine Kapazität von 50 µF und eine Spule mit einer Induktivität von ca. 500 H führen zu einer Periodendauer von etwa 1 s. Das Strommessgerät 1-0-1 mA ist optional.

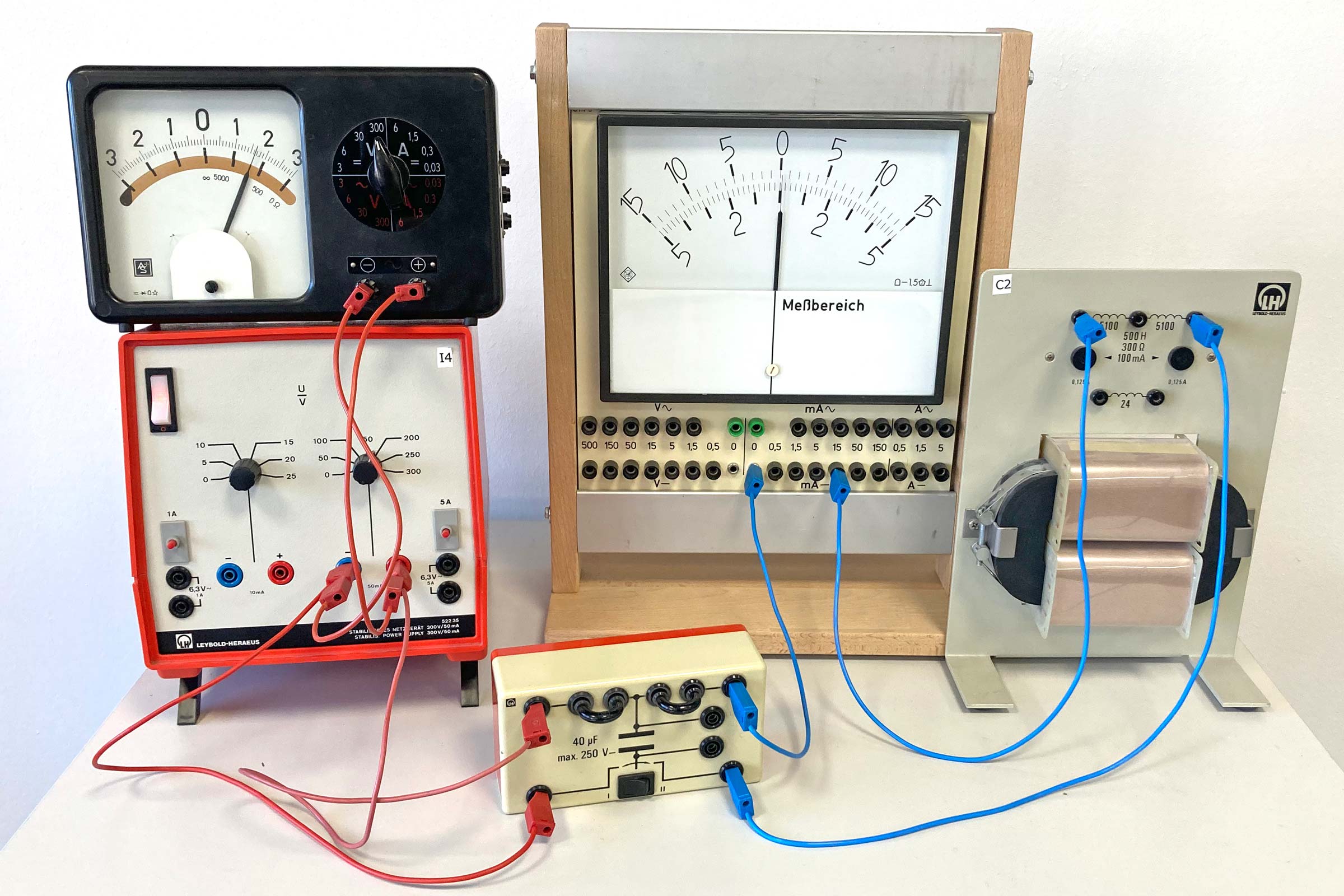

Alternativer Aufbau mit ca. 160 V Spannung, was zu einer Stromamplitude von rund 15 mA führt.
Geräte (Auswahl)

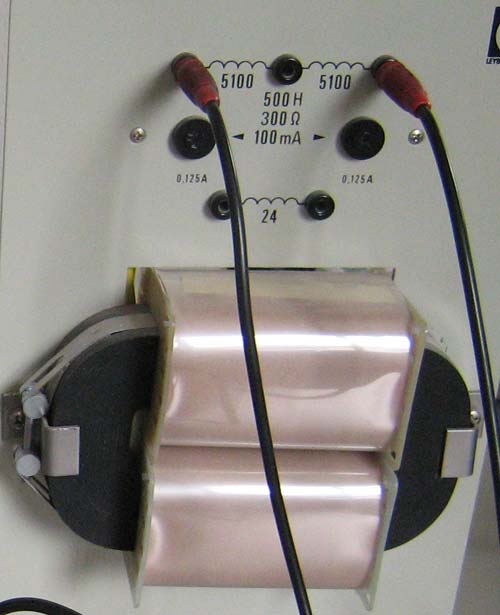

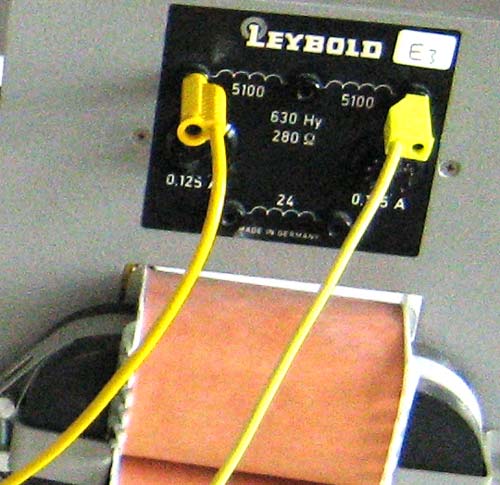

Spule 500 / 600 H Leybold 517011, Fotos Leybold Spule 500H, Leybold Spule 630H
Phywe 2x 06519.01 (Spule 10.000) + 06503.00 (Schnittbandkern)
Kondensator 30µ - 50 µF Leybold
Phywe 06219.32
  als "Betriebskondensator" / "Anlaufkondensator" / "Motorkondensator" im Handel erhältlich (Spannung bis 250 oder 400 V, kein Elko!)
Spannungsquelle   Bei Verwendung des Strommessgeräts 1-0-1 mA reicht eine Spannung von 7 - 8 V für einen Zeigervollausschlag. Ohne das Gerät kann man gut die 16 V von Cassy ausschöpfen.

Die Periodendauer T berechnet sich über T = 2·π· Wurzel(L·C)

Bsp: L=500 H, C= 50 µF: T = 2·π· Wurzel(500 H · 50/1000000 F) = 0,99 s

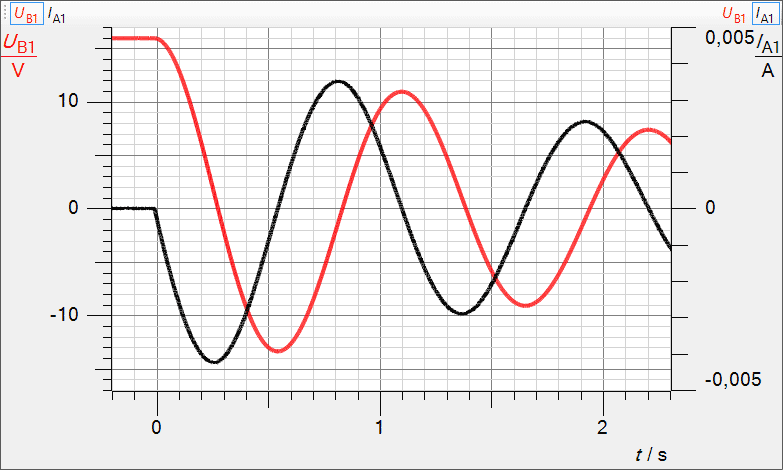

In der Messung ergibt sich eine Periodendauer von 1,1 s.

Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

1hz1cassy_16V_1ms.labx


Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

1hz1cassy_60V_1ms.labx


Cassy-Datei, Typ CassyLab 1.x oder 2.x

1hz_40uF_500H.lab



alternativer Aufau

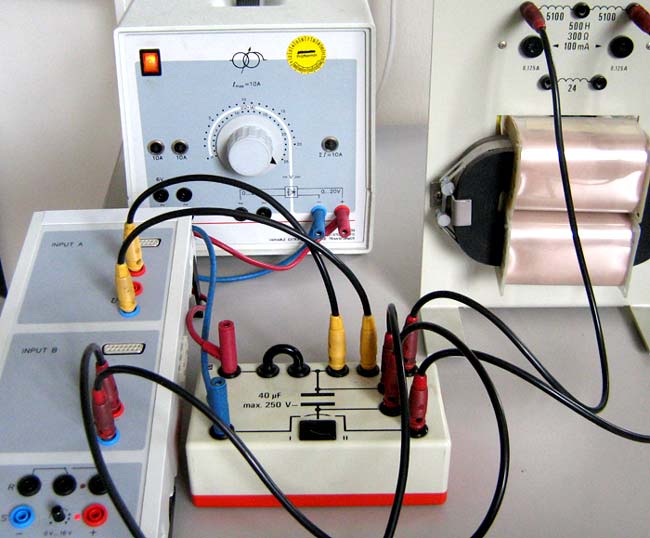

Anschluss an Cassy
Alternativer Aufbau
