Lärmampel mit 3 Lampen

(siehe auch Lärmampel mit 2 Lampen)

Lärmampel mit Mobile-Cassy-2 und Relais-M (Leybold/LD-Didactic)

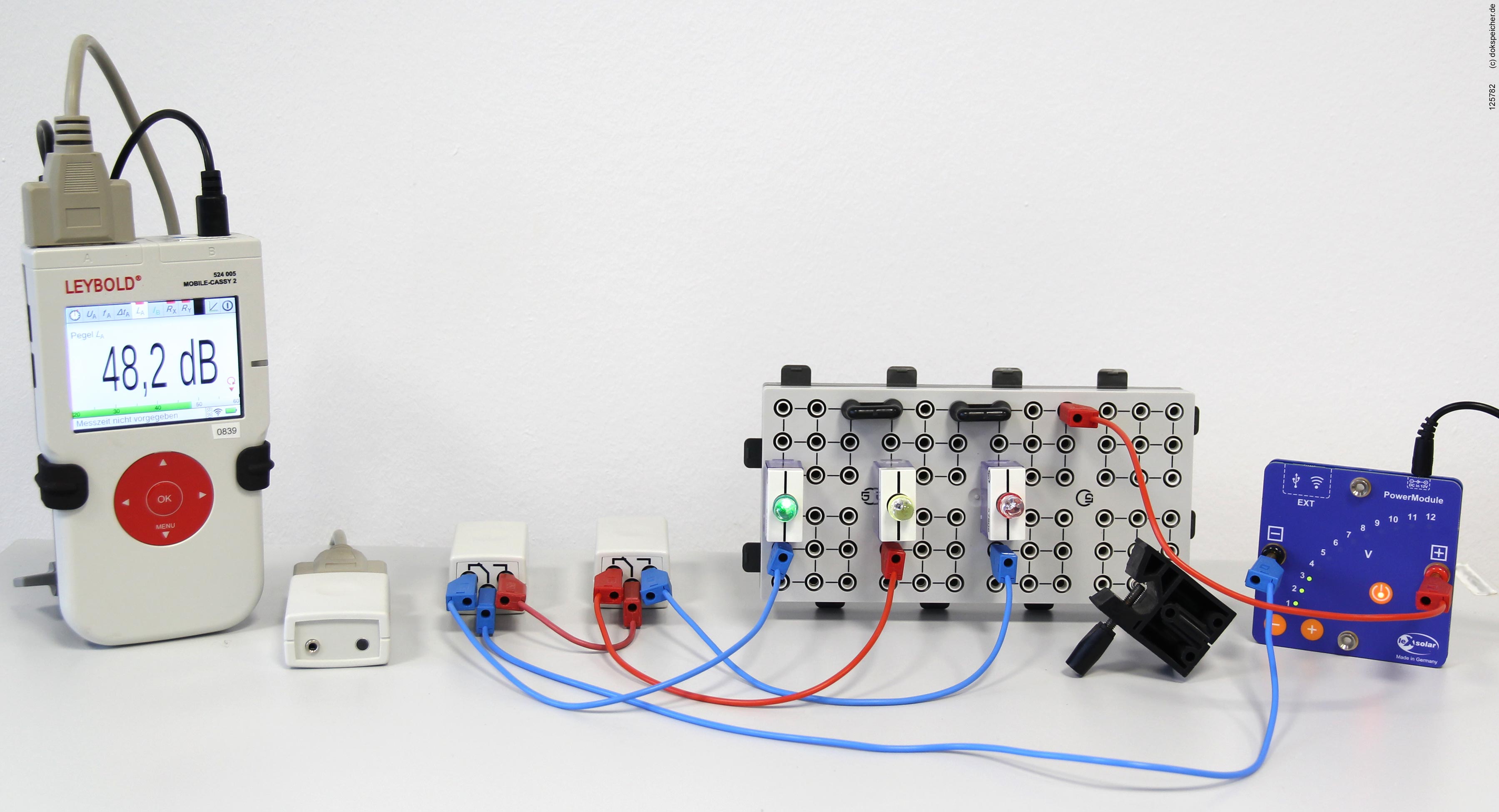

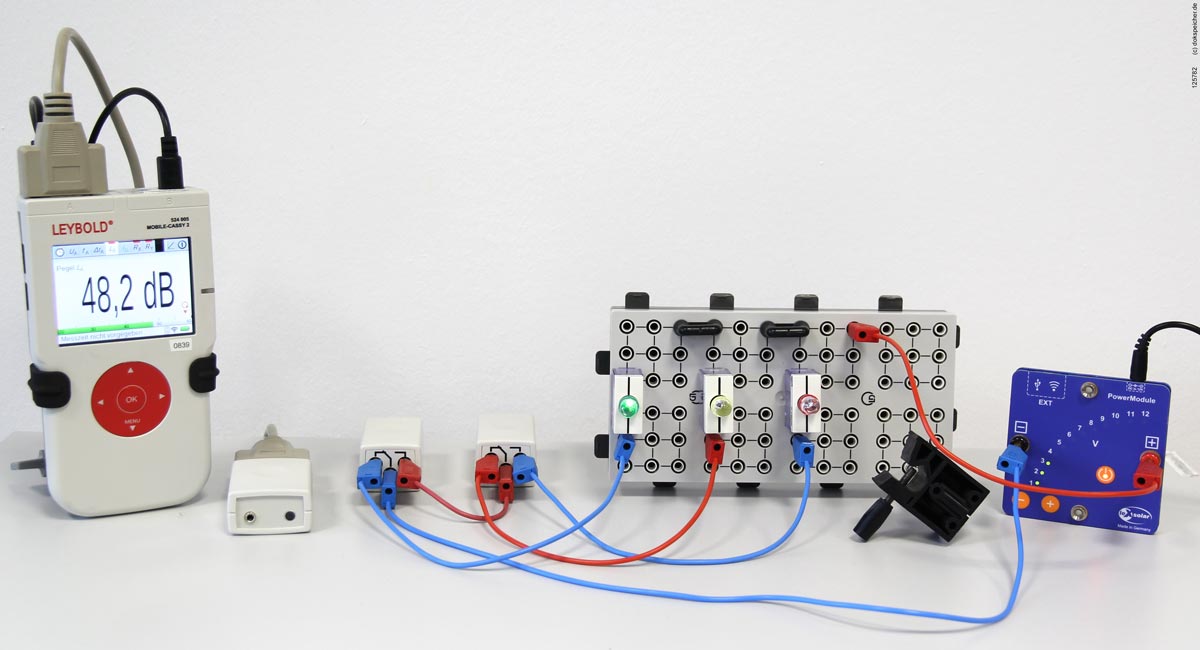

Lärmampel mit 3 Lampen. Angesteuert werden die 3 Lampen durch das Mobile-Cassy-2 und zwei Relais M. Zwischen den Relais und dem Mobile-Cassy-2 liegt das Mikrofon S für die Schallpegelmessung.



Details

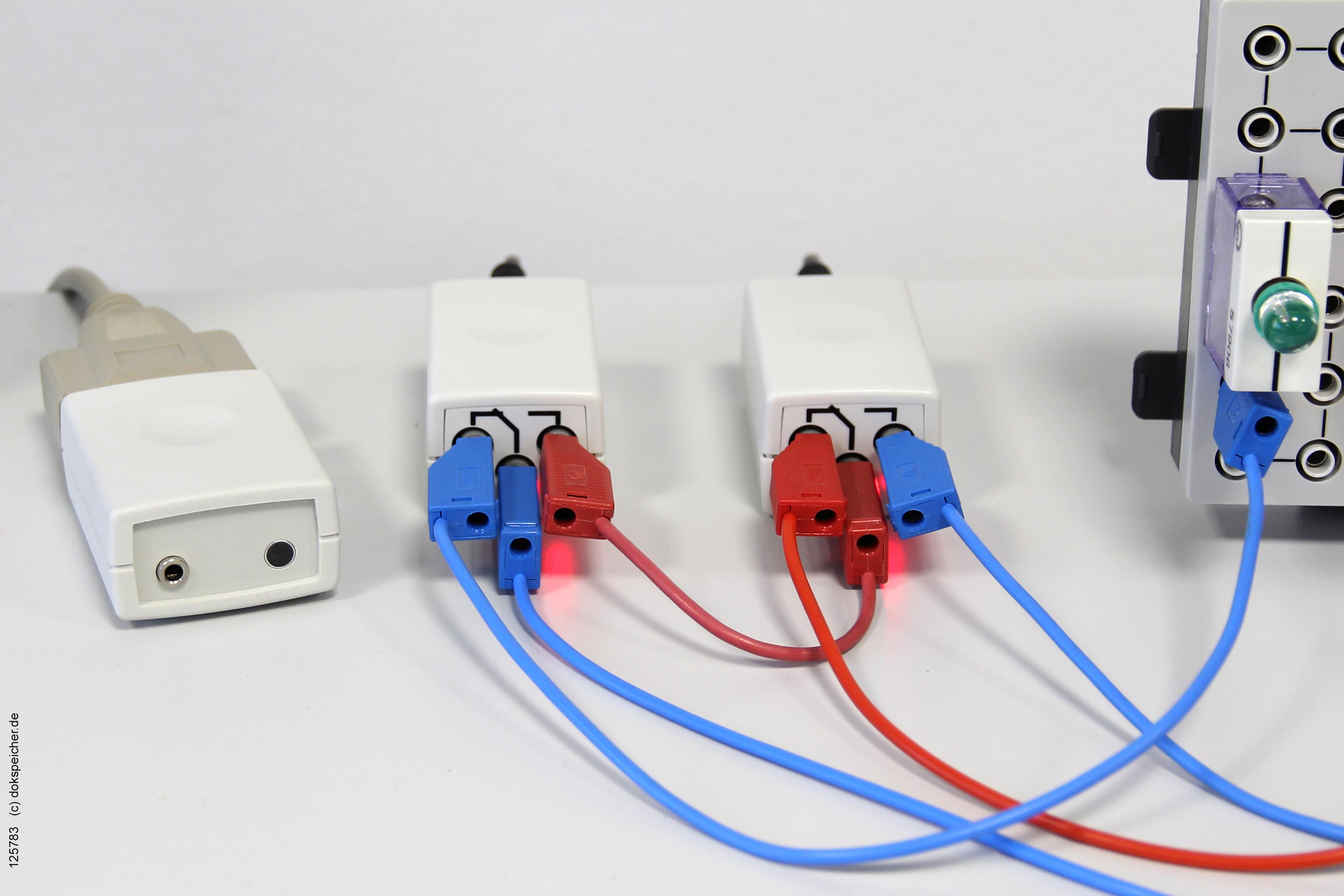

Mikrofon S (LD 524059) neben zwei Relais M (LD 524446)

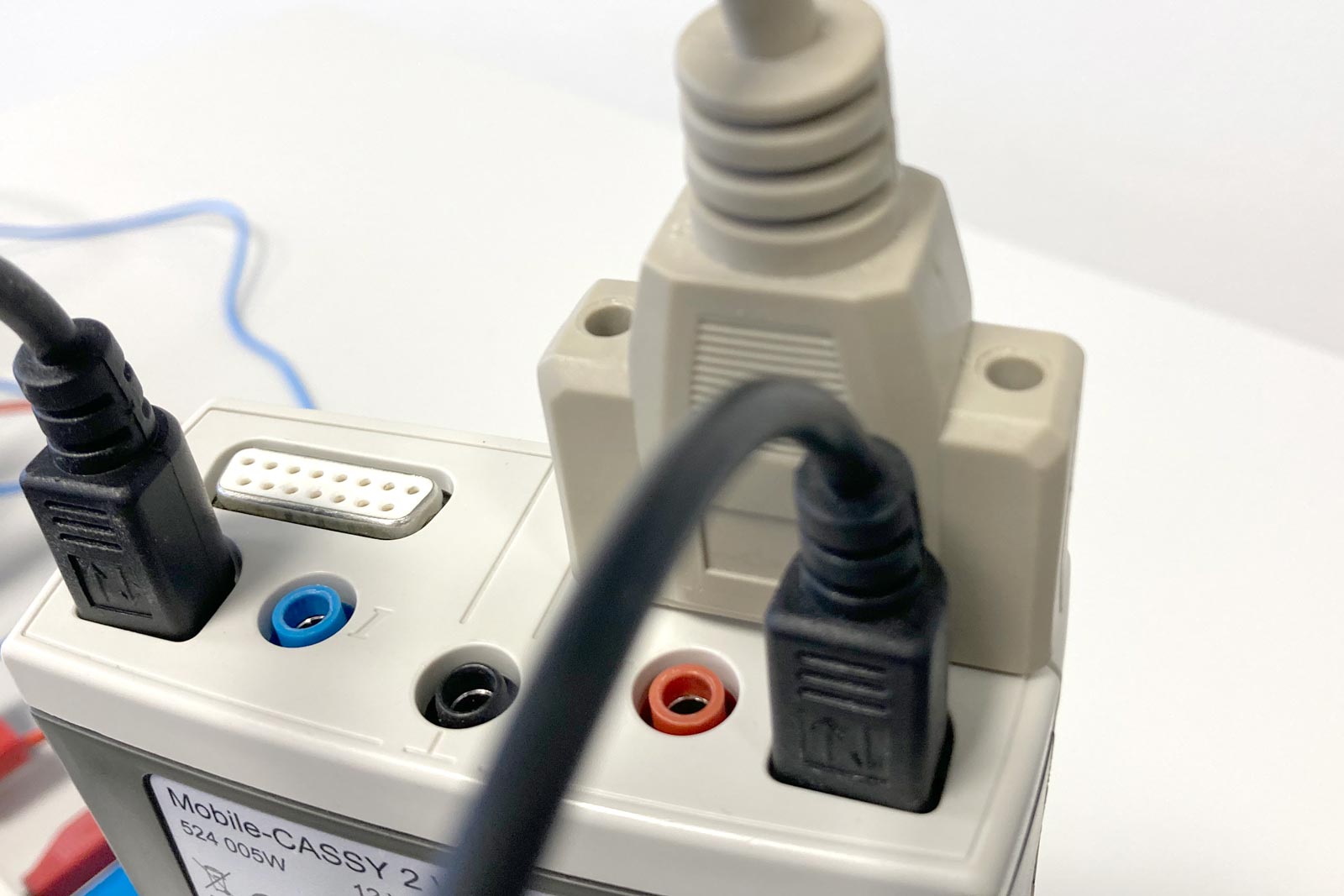

Anschluss der beiden Relais (schwarze Kabel) an das Mobile-Cassy-2 sowie des Mikrofon S über das weiße, 15-polige Verlängerungskabel D-Sub.

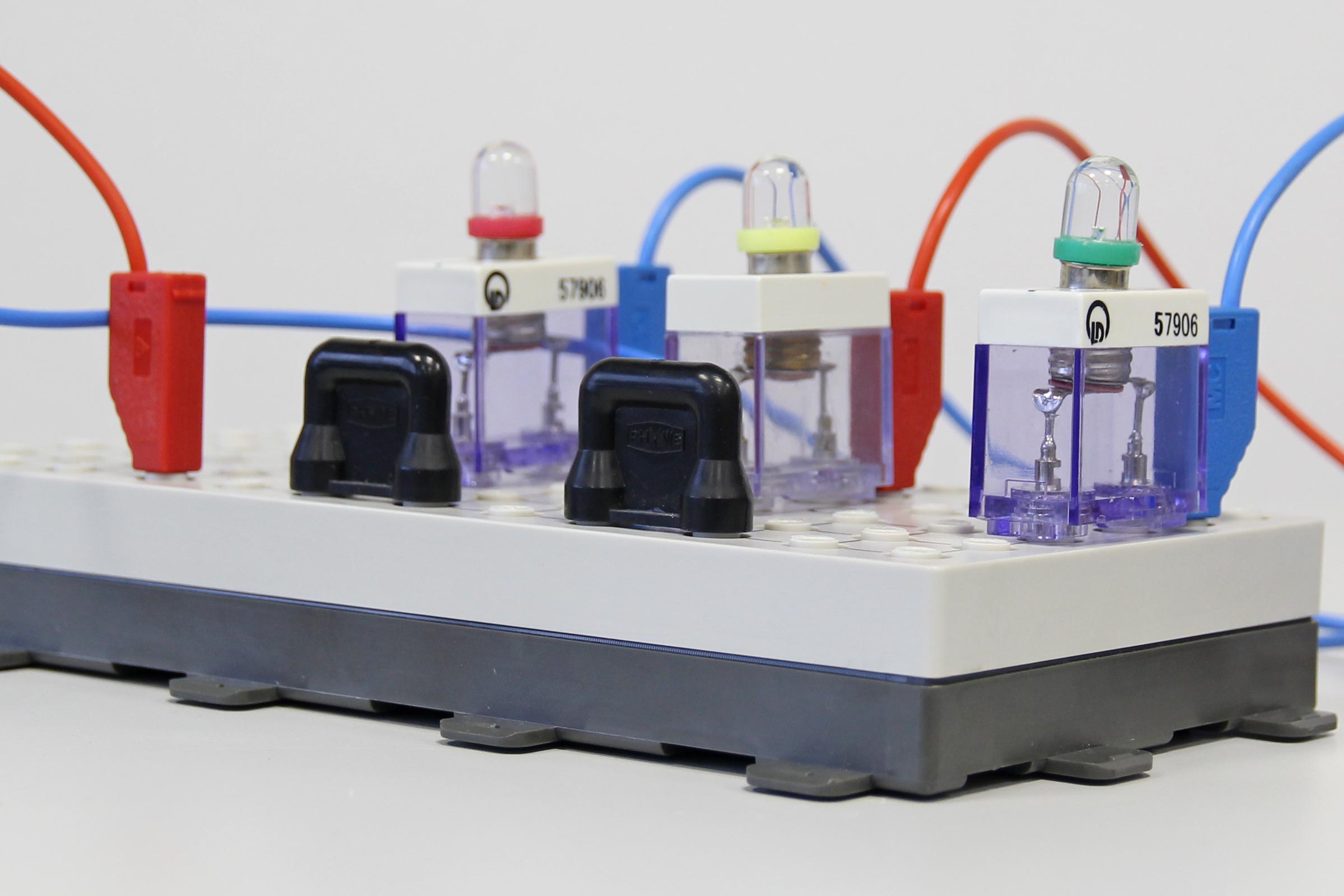

Die schwarzen Brückenstecker / Kurzsschlusstecker von Phywe (06027-05) zeigen gut erkennbar den Stromweg

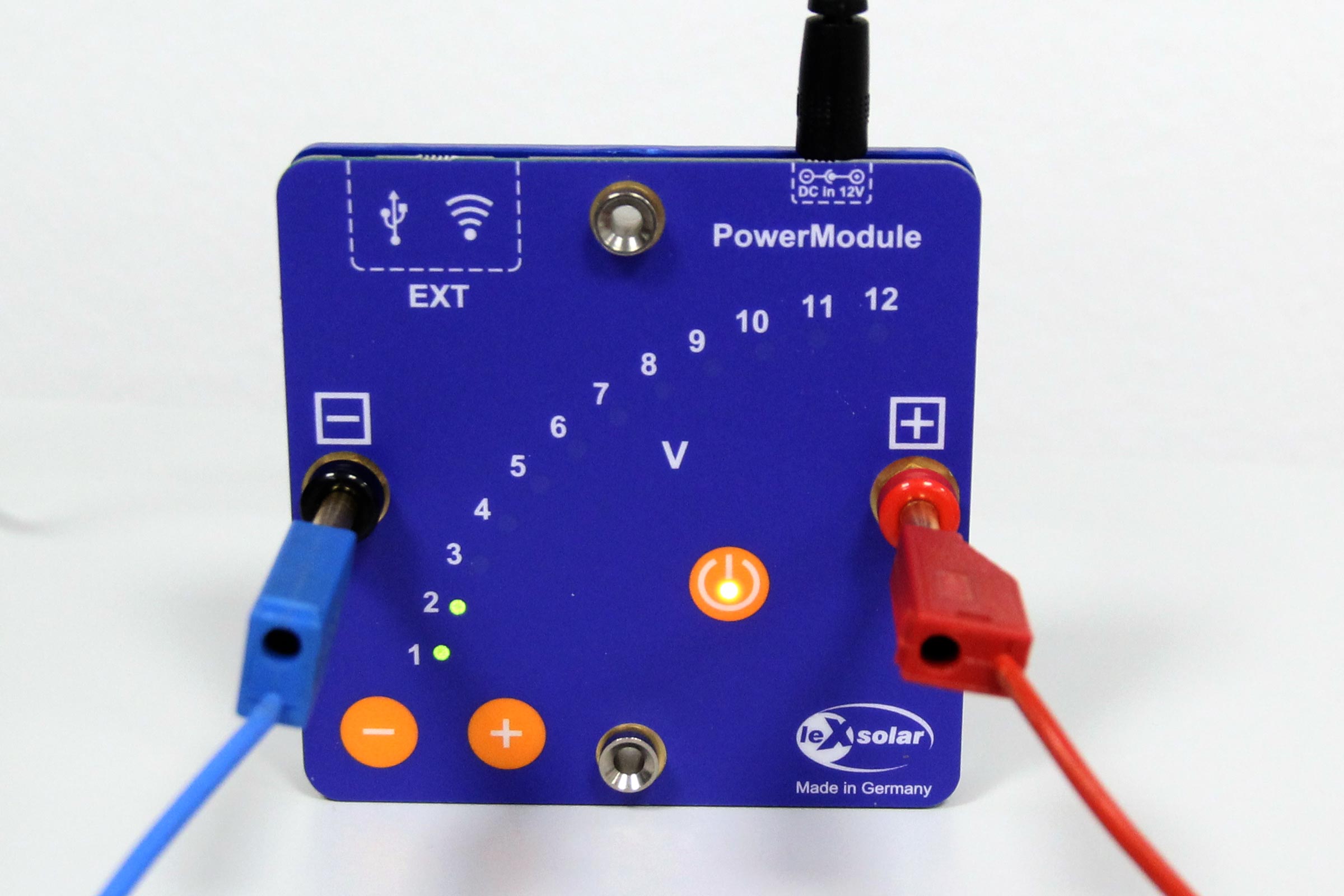

Energieversorgung mittels Netzgerät von lexsolar

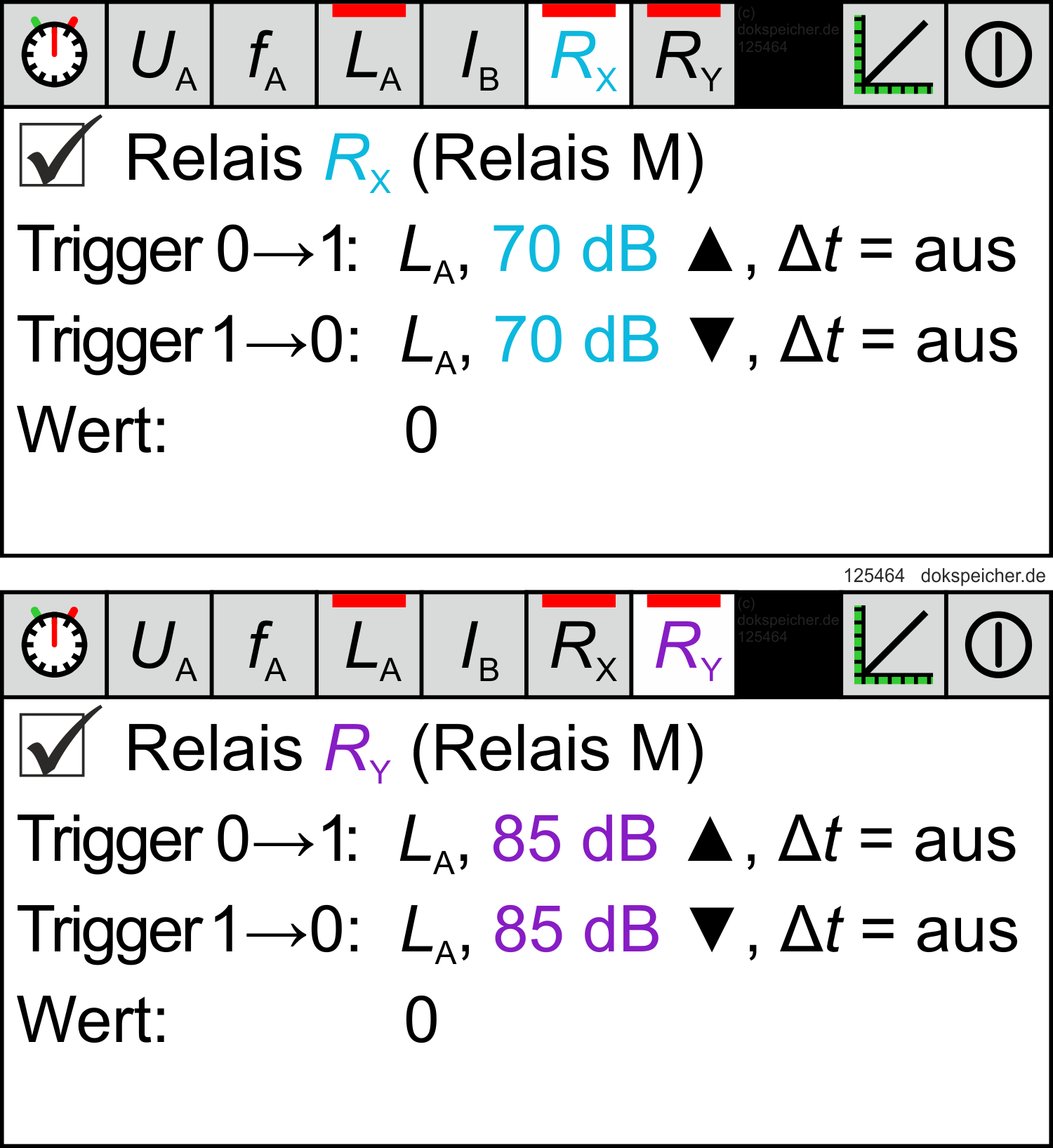

Einstellungen am Mobile-Cassy-2
