Abstandsgesetz Punktstrahler

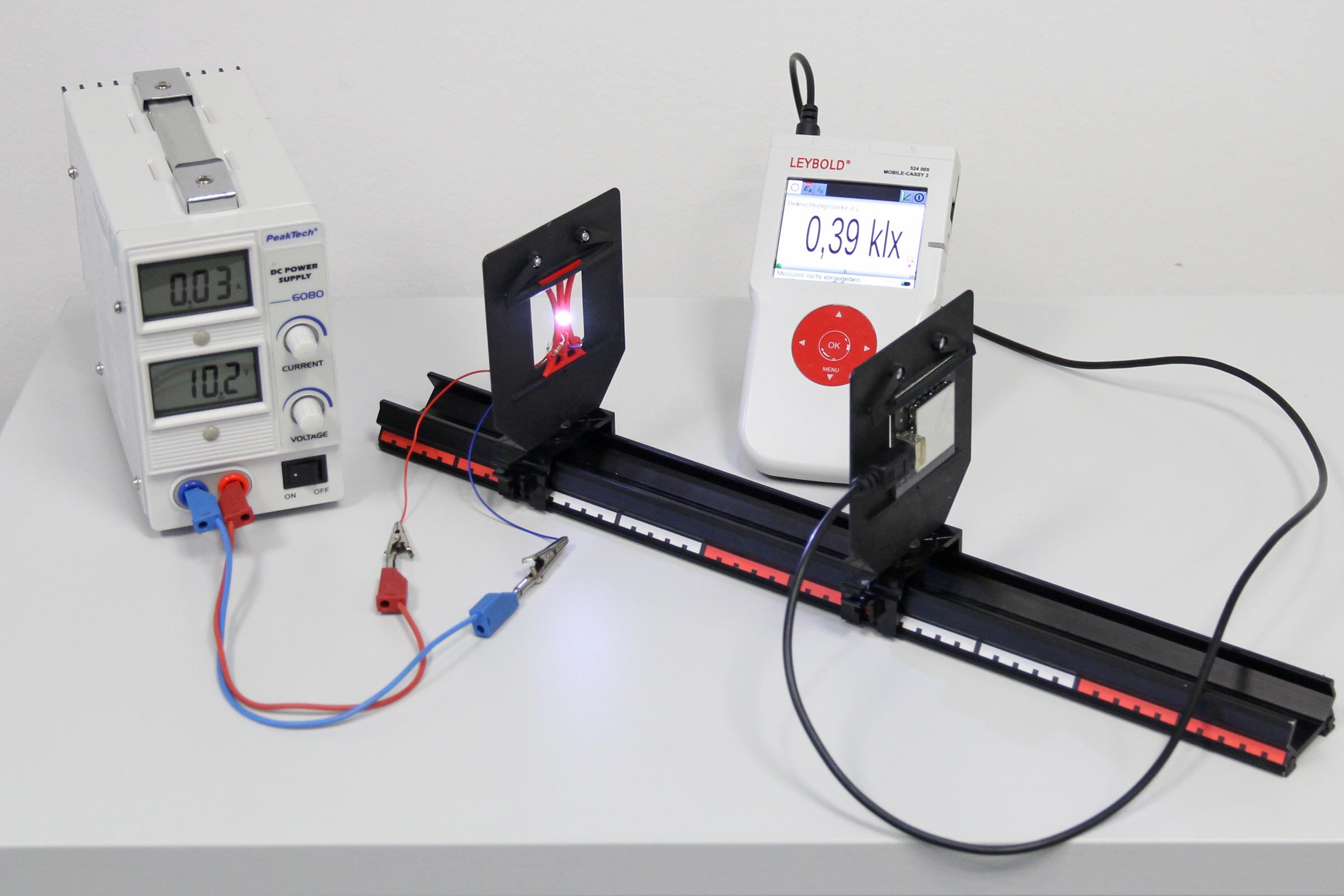

Messung der Beleuchtungstärke E in Abhängigkeit vom Abstand s von einer näherungsweise punktförmigen Strahlenquelle. Hier realisiert mit einer 3-mm-LED im Eigenbau-Rahmen. Den Versuch gibt's auch von Leybold (LP 5.1.1.4 C) mit käuflicher LED-Lampe (459094).

Versuchsaufbau

Messung 125071

s in cm E in klx
5,0 4,39
10,0 1,11
15,0 0,50
20,0 0,28
25,0 0,18
30,0 0,13

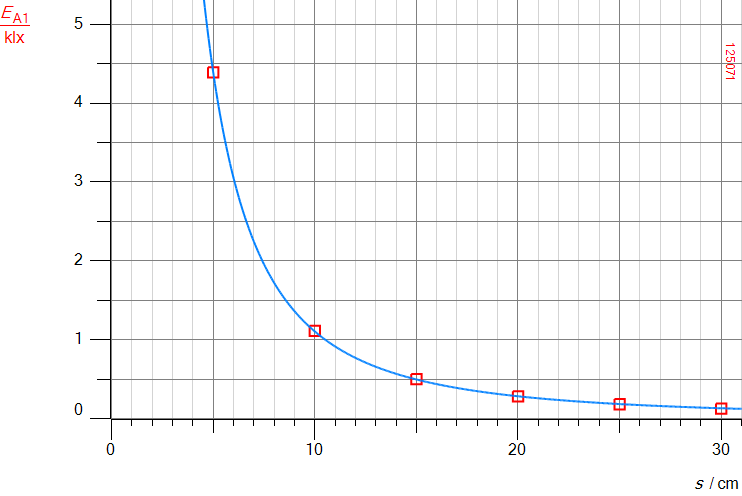

Anpassung E(x) = A/x2 + B mit A = 110 klx·cm2 und B = 0,01 klx

Mobile-Cassy

Cassy-Datei, Typ MobileLab (*.labm)

Abstandsgesetz-Punktstrahler-125071.labm


Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

Abstandsgesetz-Punktstrahler-125071.labx

Messung 125072

s in cm E in klx
5,0 5,92
10,0 1,52
15,0 0,68
20,0 0,38
25,0 0,25
30,0 0,17

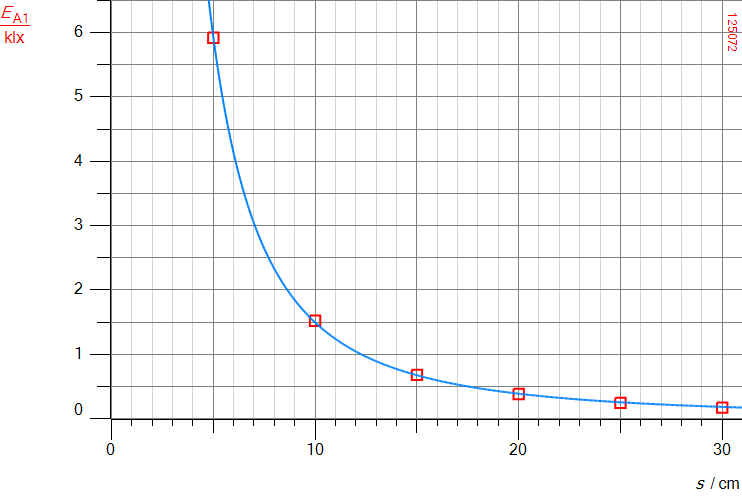

Anpassung E(x) = A/x2 + B mit A = 150 klx·cm2 und B = 0,02 klx

Mobile-Cassy

Cassy-Datei, Typ MobileLab (*.labm)

Abstandsgesetz-Punktstrahler-125072.labm


Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

Abstandsgesetz-Punktstrahler-125072.labx

Lichtquelle mit LED-Platte 125299

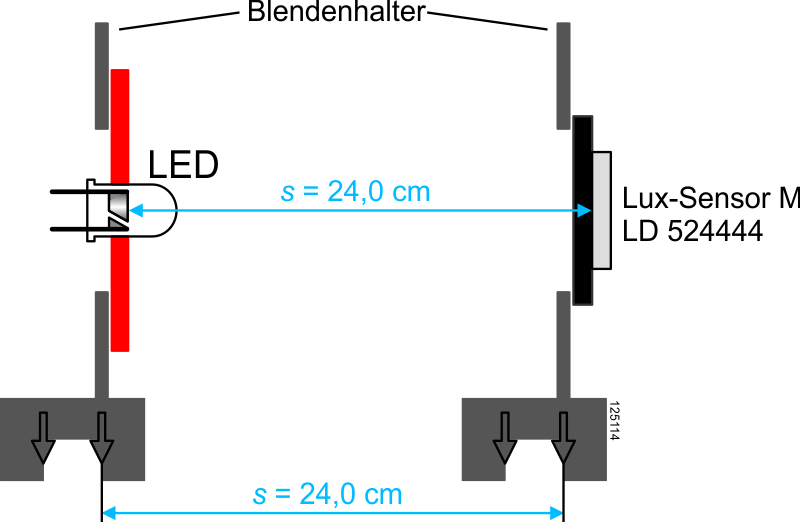

Die Herausforderung besteht bei diesem Versuchsaufbau darin, die Orte von Lichtquelle und Sensor genau zu bestimmen, damit die Abstandsberechnung gelingt. Dabei hilft die rote LED-Platte aus dem 3D-Drucker: Der Ort der Lichterzeugung in der 3mm-LED befindet sich am gleichen Punkt wie der Sensor im Lux-Sensor (LD 524444). Aus diesem Grund entspricht der Abstand von Sensor zu Lichtquelle dem Abstand, der sich mit den Klemmreitern auf den Skala an den Schiene ermitteln lässt.

Die LED ist eine handelsübliche, weiße LED mit einer eine maximalen Stromstärke von 20 – 30 mA. Der Vorwiderstand beträgt hier 220 Ω.

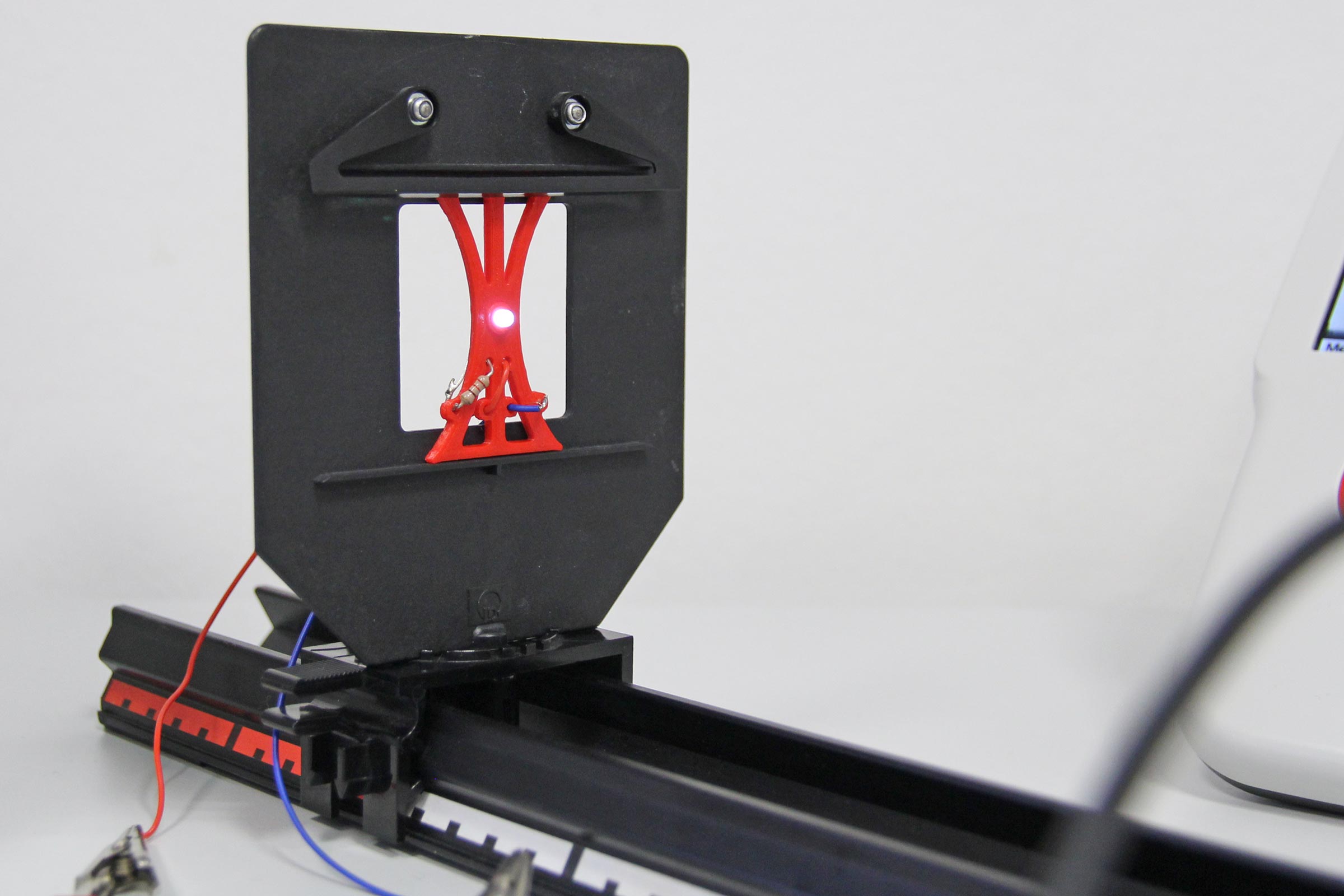

rote LED_Platte (125299) in Blendenhalter (LD 45933)

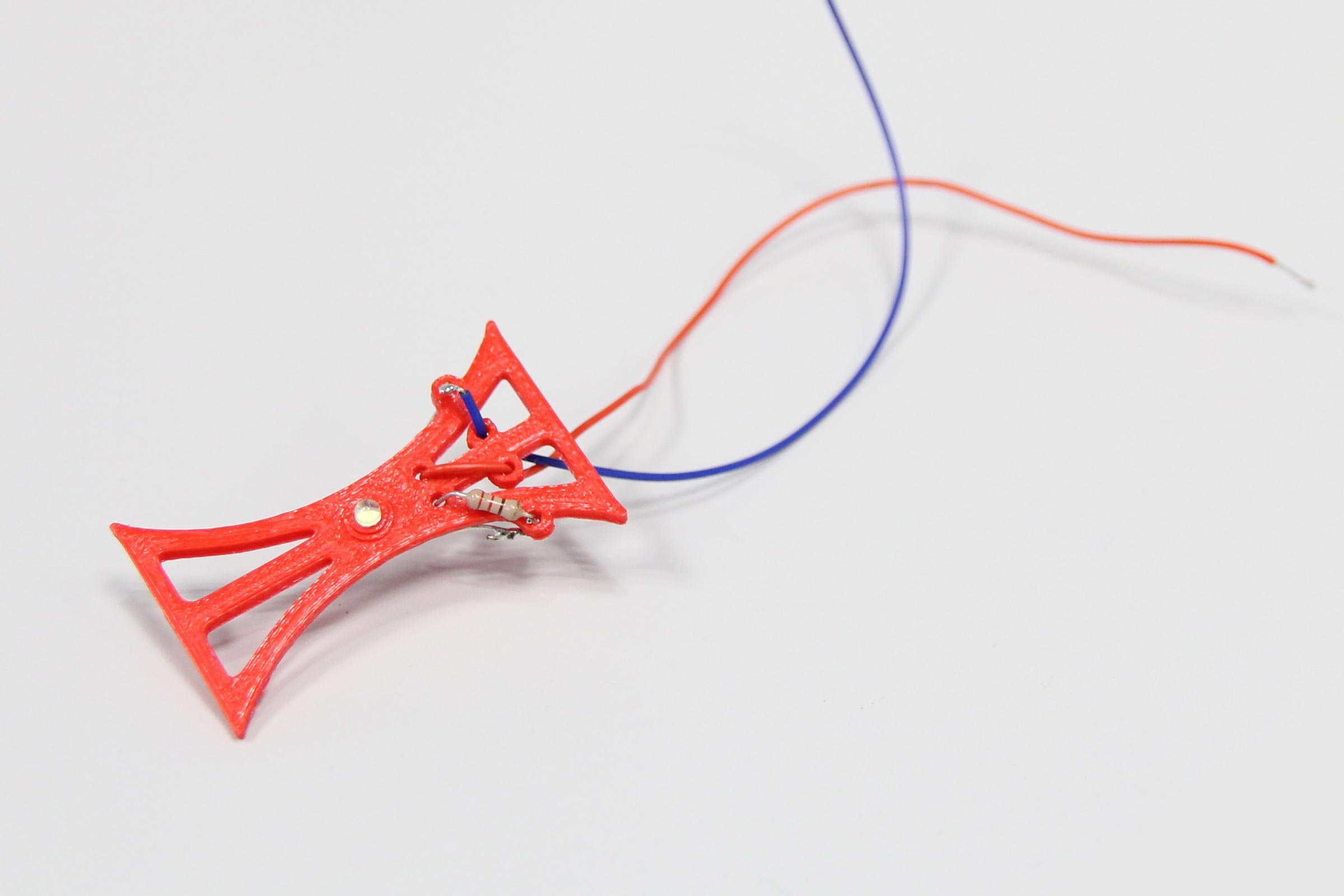

LED-Platte 125299 mit eingeschobener 3mm-LED und Vorwiderstand (220 Ω)
Durch die LED-.Platte ist der Reiter-Abstand gleich dem Abstand von Lichtquelle und Sensor.

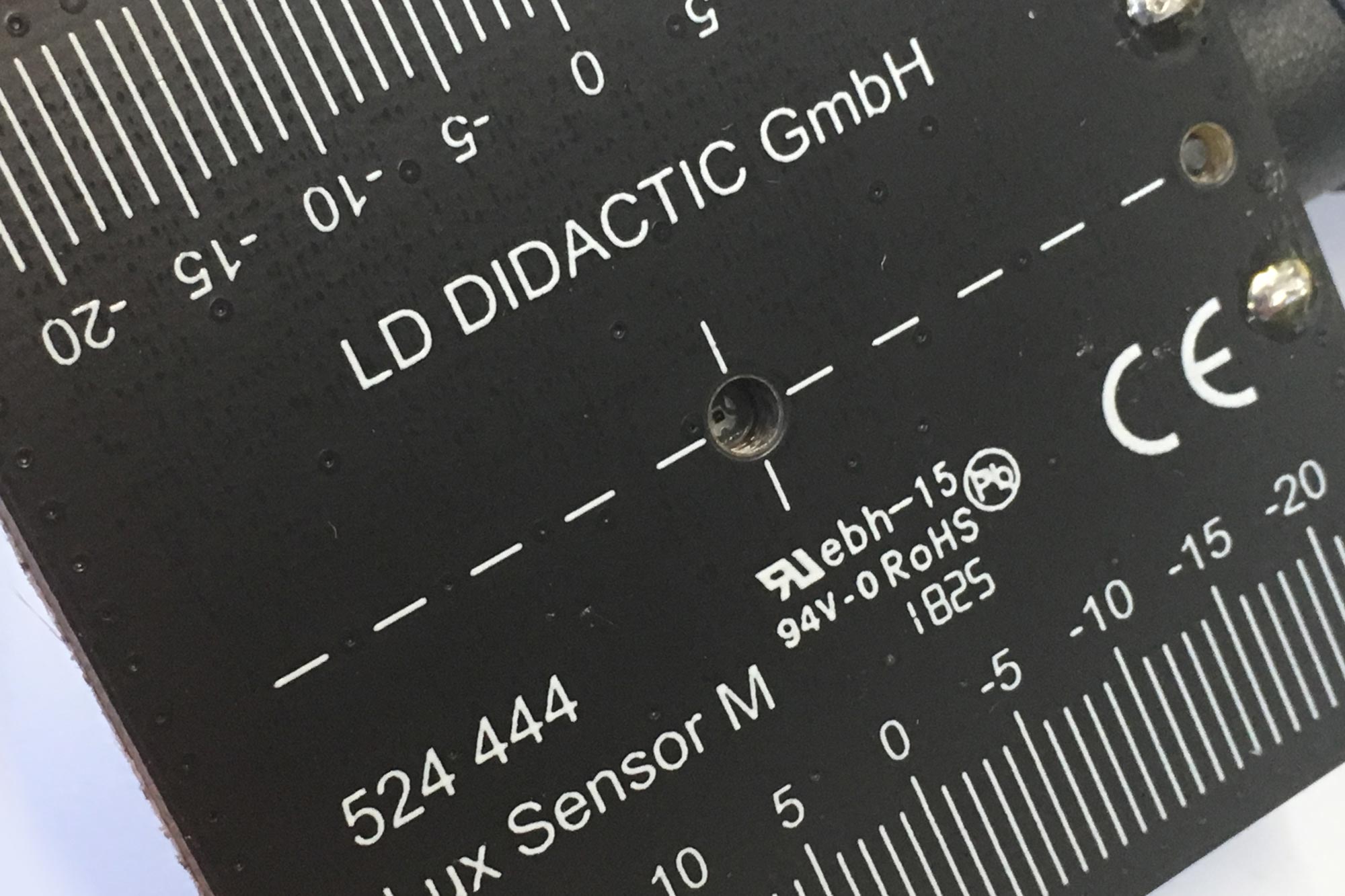

Der Sensor liegt etwa 2 mm tief in der Sensorplatte.

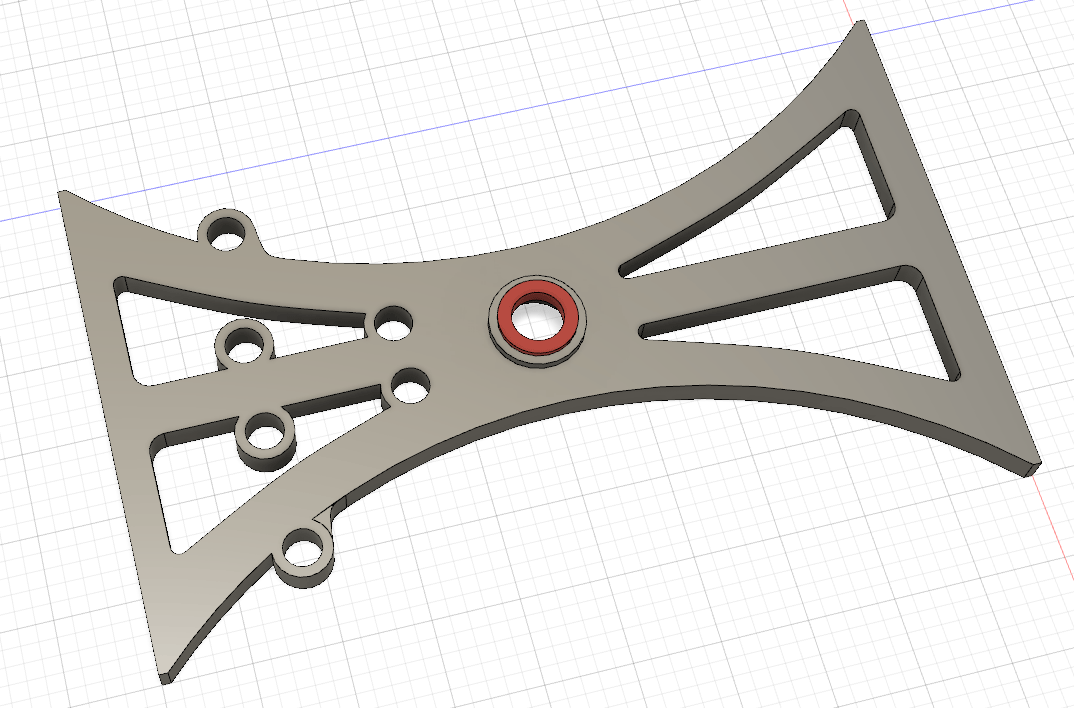

LED-Platte (125299) in Fusion360

PC: rechte Maustaste, Speichern unter ...

LED-Platte-125299.obj
