Elektroniksammlung

Die Elektroniksammlung ist ein Bausteinsystem aus den 1960er Jahren, welches aus denn Sammlungen I-IV mit zusammen 18 Bausteinen besteht.

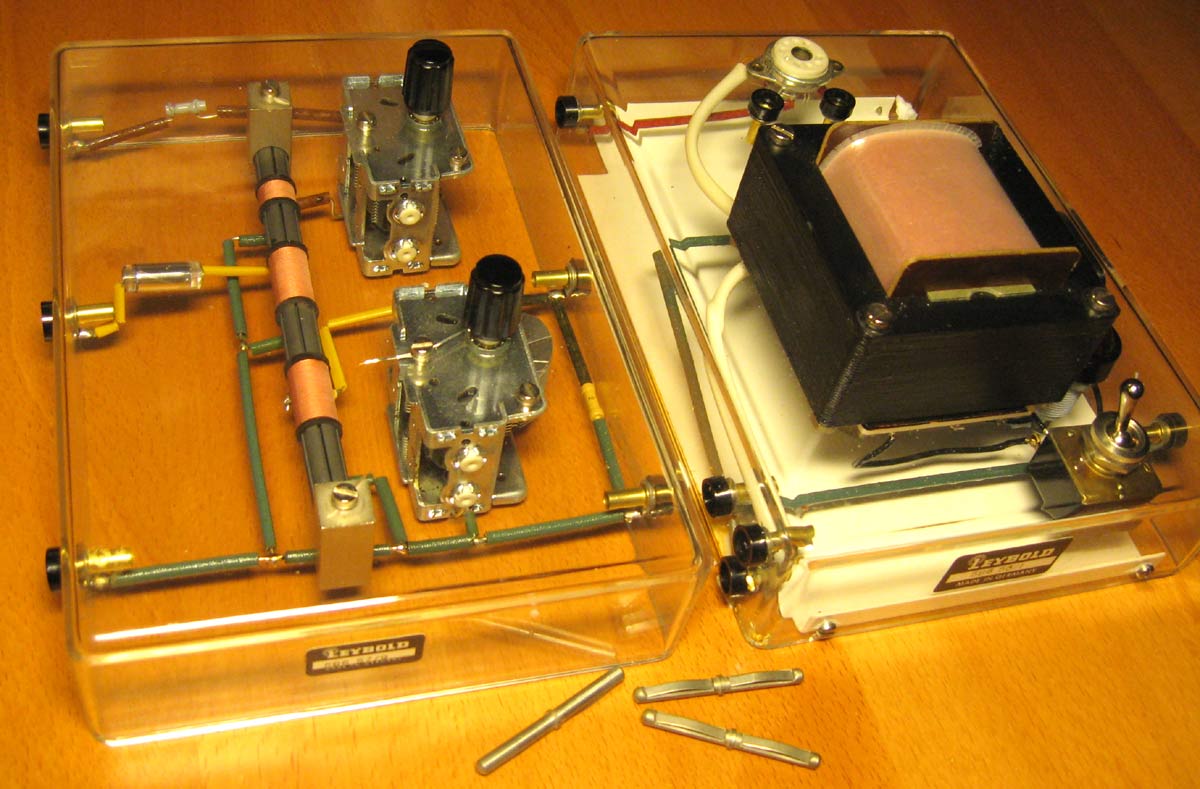

Leybold Elektroniksammlung

weitere Bilder: Bausteine 5,9,13,17, Bausteine 1,4,18, Baustein 10

Sammlung I Sammlung II Sammlung III Sammlung IV



1: Netztransformator 8: Potentiometer 11: Meissner-Schalt. 15: Batteriebetriebener Spannungsgeber
2: Siebkette 9: HF-Kreis mit Gleichr. 12: RC-Schaltung 16: Halleiterprüfkasten
3: Glimmröhrenschaltung (90C1) 10: Anpassungstrafo 13: CR-Schaltung 17: Transistorverstärker (Transistor OC71)
4: Triode (EC92)   14: Phasenschieber nach.Wien 18: Variable Wienbrücke
5: Pentode (EL84)
6: NF-Verstärker (EC92)
7: Endverstärker

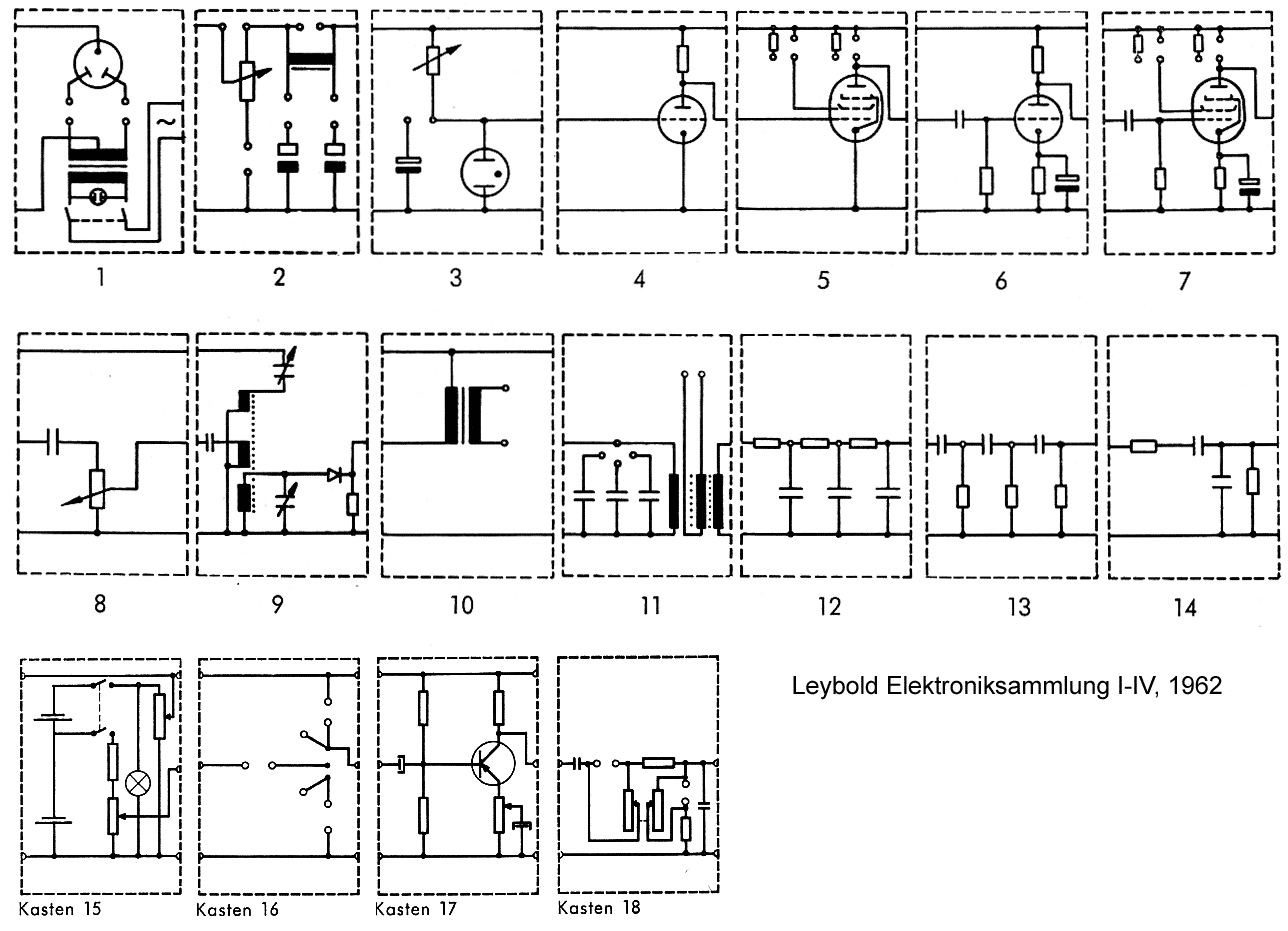

Übersicht Bausteine Elektroniksammlung
(zum Vergrößen anklicken)

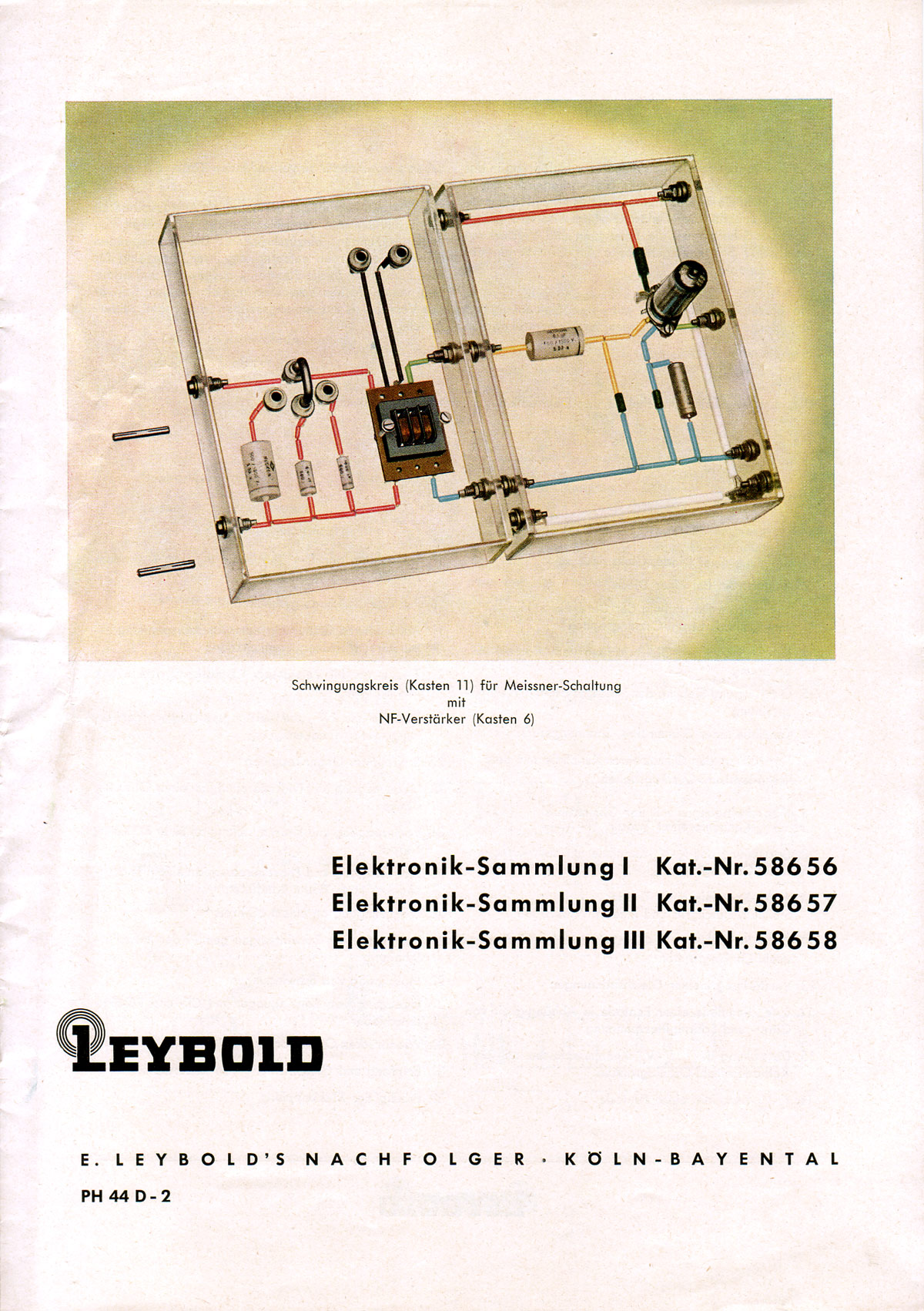

Broschüre Elektroniksammlung Leybold

Bestand: 1,4,5,6,9,9,10,10,13,17,18

Versuchsanleitungen.pdf (44 MB!)
