Leybold Nummer: 575 741
Das Zaehlgerät S dient zur Messung von Laufzeiten (E -> F), Verdunkelungszeiten, Frequenzen und von Zählraten.
Laufzeitmessung: Beliebige Flanken dienen zum Start und Stopp. Registriert wird das Potential an den Ausgängen E und F, welche standardmäßig auf +5V liegen (HIGH / 1). Wird E/F mit Erde verbunden sinkt das Potential auf 0V (LOW / 0) => Flanke. Einige Leybold-Geräte, z.B. Lichtschranke, werden - bei gleicher Schaltlogik - über die DIN-6-pol-Buchsen angeschlossen.

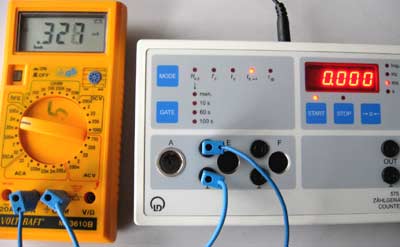

Innenwiderstand: Bei knapp unter 5V wird ein Strom von 0,33 mA gemessen => R ~ 15 kΩ

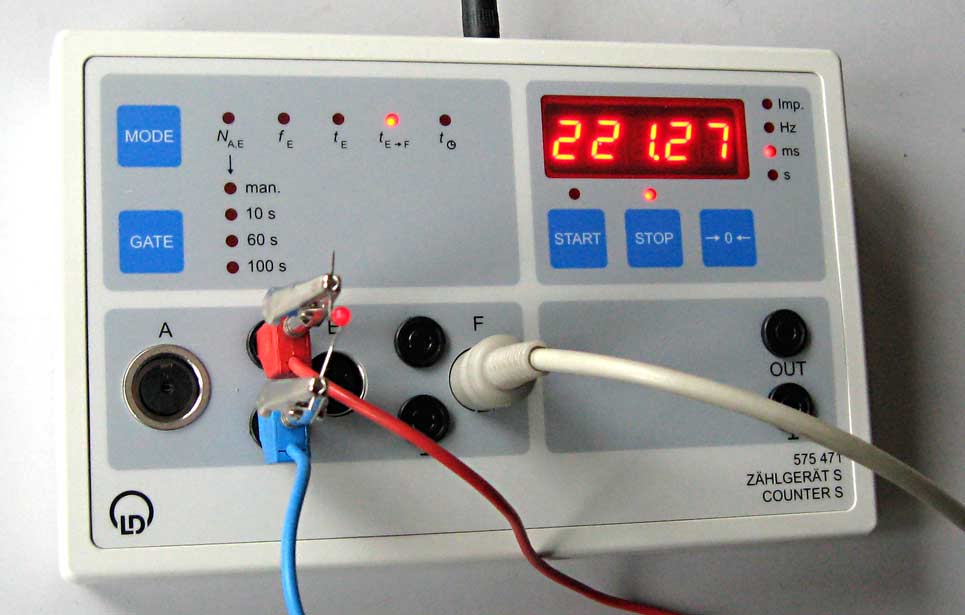

Wenn man mit mechanischen Schaltern arbeitet, ist nicht immer sicher, ob Signaleingang und Masse wie gewünscht verbunden oder nicht verbunden sind. Ein dies anzeigende LED fehlt dem Gerät leider. Abhilfe: einfache eine LED parallel zum Schalter einbauen: Schalter geschlossen: LED aus. Schalter geöffnet: LED an.
Praktische Anwendung: Fallzeit-/Laufzeitmessung
