Biocord-System

Leybold Biocord als Pulsmessgerät
Biocord als Pulsmessgerät
Koffer mit Biocord-Boxen

Weitere Fotos siehe unten.

  • 662100 BIOCORD®-Zentraleinheit Meßverstärker für humanbiologische Meßgrößen.
    Die Zentraleinheit dient der mechanischen Aufnahme und der elektrischen Verbindung der Meßwertaufnehmer und der Anzeigebausteine. Zwei integrierte Lautsprecher und ein Anschluß für Kopfhörer oder externe Lautsprecher (4 Ohm) ermöglichen eine akustische Kontrolle diverser Messungen. Der Betrieb der Zentraleinheit (und damit des gesamten Systems) erfolgt wahlweise über Batterien (bzw. Akkus) oder ein Netzgerät (662 107). Akkus und Netzgerät sind nicht im Lieferumfang enthalten.
    Das Gehäuse besteht aus schlagfestem ABS-Kunststoff mit Tragegriff und zwei versenkbaren Füßen.
    Batteriekontrolle durch Leuchtdioden.
    Technische Daten
    1 Zentraleinheit
    1 Satz Batterien
    1 Versuchsanleitung (668 601)
    Batterieversorgung: 2 x 9 V, 8 x 1,5 V

    Abmessungen: 290 x 210 x 230 mm
  • 662101 Literatur zu BIOCORD
    (Versuche mit BIOCORD ® -Einführung zur Gesundheitserziehung und Sportphysiologie)
    auch: 668601: Versuche mit BIOCORD Einführung zur Gesundheitserziehung und
    Sportphysiologie .von R. Pommerening und W. Gawlitta
  • 662102 Satz 10 Akkus
  • 662103 Universal-Ladegerät
  • 662104 HUMANPHYSIOLOGIE MIT BIOCORD
  • 662106 BIOCORD® - Grundset
    1 Zentraleinheit 662 100
    1 Versuchsanleitung 668 601
    1 Netzgerät 662 107
    1 Puls - Baustein 662 136
    1 Digitalzähler 662 138
    1 Körperschall - Baustein 662 130
    1 Demonstrations-Blutdruckmesser 662 131
    1 Aufbewahrungskoffer 662 114
  • 662107 BIOCORD® - Netzgerät Zur Spannungsversorgung der BIOCORD® - Zentraleinheit (662 100).
    Bei Netzanschluß darf die Zentraleinheit aus Sicherheitsgründen ausschließlich mit dem Netzgerät (662 107) betrieben werden!
    Technische Daten
    Versorgungsspannung: 220 V / 50 Hz
    Ausgangsspannung: 2 x 12 V -
    Belastbarkeit: max. 1 A
    Abmessungen: 150 x 80 x 80 mm
    Gewicht: 0,8 kg
  • Messwertaufnehmer:
    • 662110 BIOCORD®-EKG / EMG-Baustein
    • 662130 Körperschall-Baustein (BIOCORD)
      Dient zur Aufnahme von Herz - und Arteriengeräuschen. In Verbindung mit dem Demonstrations-Blutdruckmesser (662 131) kann der Blutdruck gemessen und dargestellt werden. Die Demonstration der typischen niederfrequenten Korotkow-Geräusche bei der Blutdruckmessung erfolgt über externe Lautsprecher. Ein Körperschall-Mikrofon ist durch ein Meßkabel (1,5 m) fest mit dem Baustein verbunden.
      Technische Daten
      Abmessungen: 125 x 70 x 45 mm
      Gewicht: 0,2 kg

      aus: 668601: Der Körperschall-Baustein ist mit einem Mikrofon (1) ausgestattet. Damit ist es
      möglich, die Geräusche, die bei der Durchströmung der Blutgefäße entstehen, aufzunehmen
      und in elektrische Spannung umzuwandeln, deren Größe von der Lautstärke der
      Strömungsgeräusche abhängig ist. Hierzu wird die Membranseite mit leichtem aber konstantem
      Druck auf die Haut über der Meßstelle gedrückt (z. B. Halsschlagader). Die Empfindlichkeitseinstellung erfolgt wie beim Puls-Baustein mit der Einstellschraube (2).
      Die Spannungsschwankungen können direkt mit dem Schreiber (oder mit anderen Registriergeräten) aufgezeichnet werden. Die Spannungsspitzen können als Piepton über die Lautsprecher der Zentraleinheit wiedergegeben werden.

    • 662131 Demonstrations-Blutdruckmesser (BIOCORD)
    • 662133 Kindermanschette (BIOCORD)
    • 662136 Puls-Baustein (BIOCORD)
    • 662137 Hörschwellen-Baustein (BIOCORD)
    • 662139 Temperatur-Baustein (BIOCORD)
    • 662141 Reaktionstest-Baustein (BIOCORD)
    • 662144 Hautwiderstand-Baustein (BIOCORD)
    • 662145 KRAFTMESSER 300 N (BIOCORD)
    • 662146 EKG/EMG-Baustein zum BIOCORD®
    • 662148 Handtaster
    • 662149 Fußtaster
  • Anzeigebausteine
    • 662123 Bioschreiber (BIOCORD)
    • 662124 Schreiberpapier (BIOCORD)
    • 662135 Blinkanzeige (BIOCORD)
    • 662138 Digitalzähler (BIOCORD)
    • 662140 Temperaturanzeige (BIOCORD)
    • 662142 Reaktionszeit-Baustein (BIOCORD)
  • Zubehör
    • 662112 Elektroden-Gel
    • 662113 Desinfektions-Spray
    • 662114 Aufbewahrungskoffer (BIOCORD)
    • 662122 Sicherheitsadapter (BIOCORD)

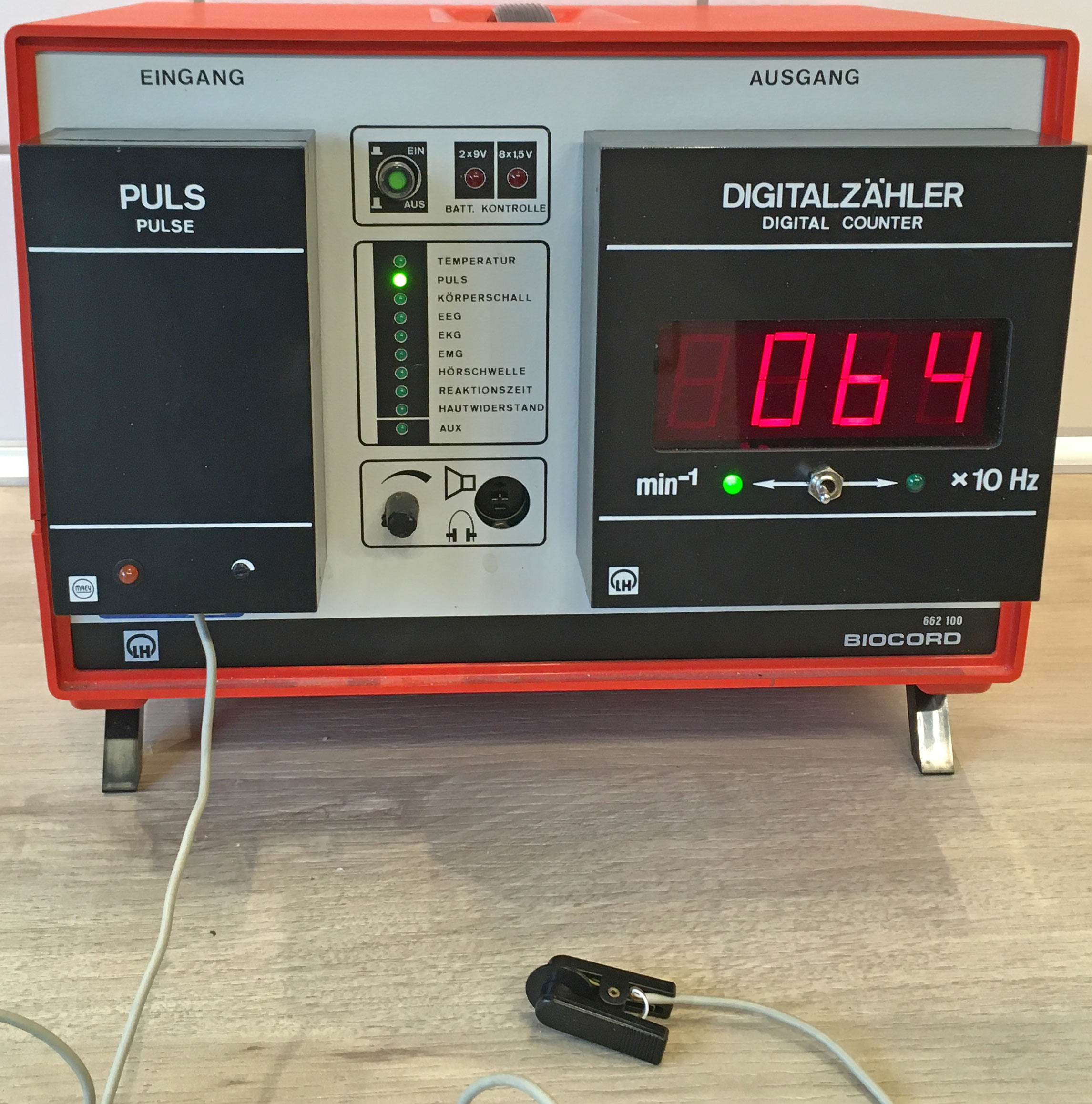

Leybold Biocord als Pulsmessgerät
Biocord als Pulsmessgerät

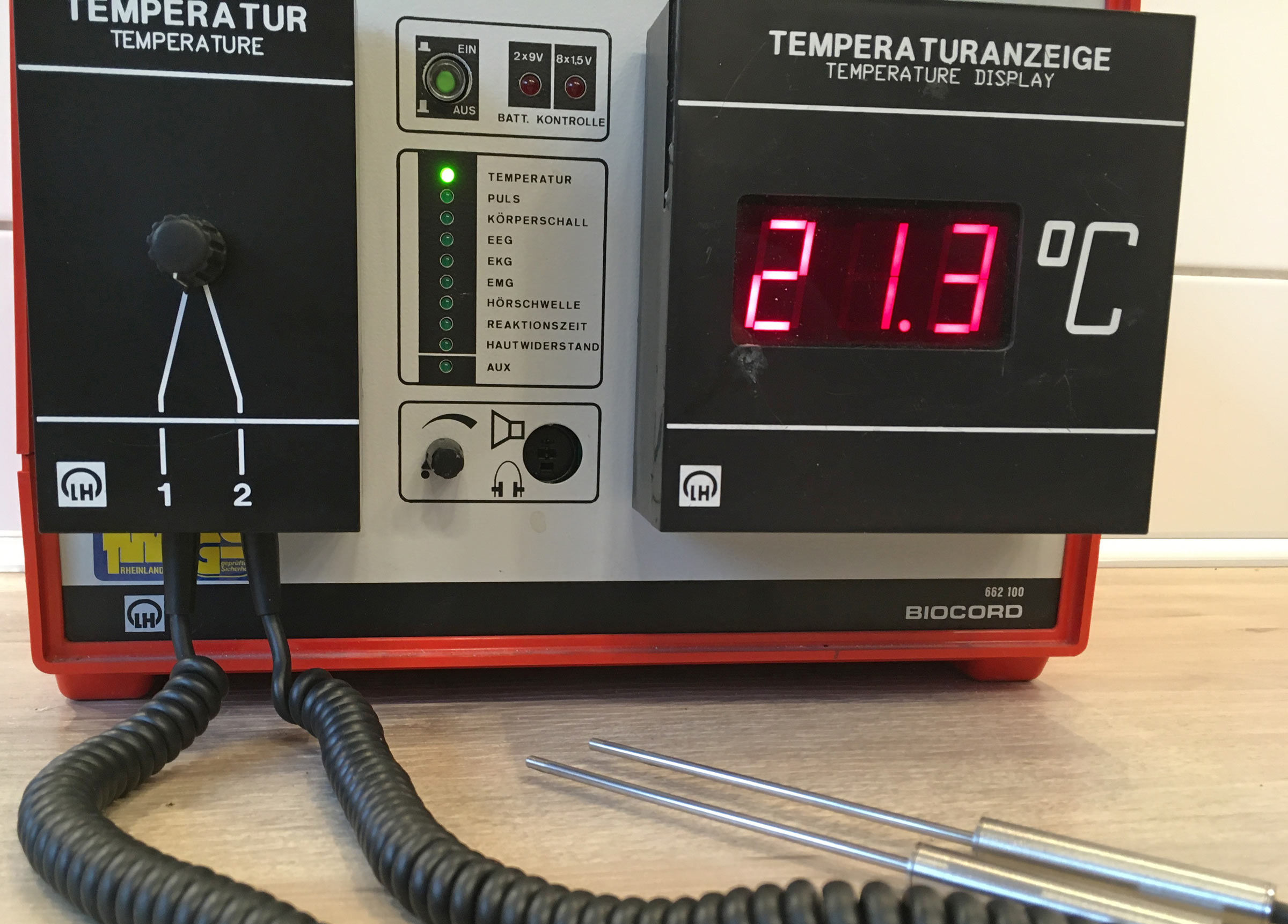

Biocord Temperaturmessung

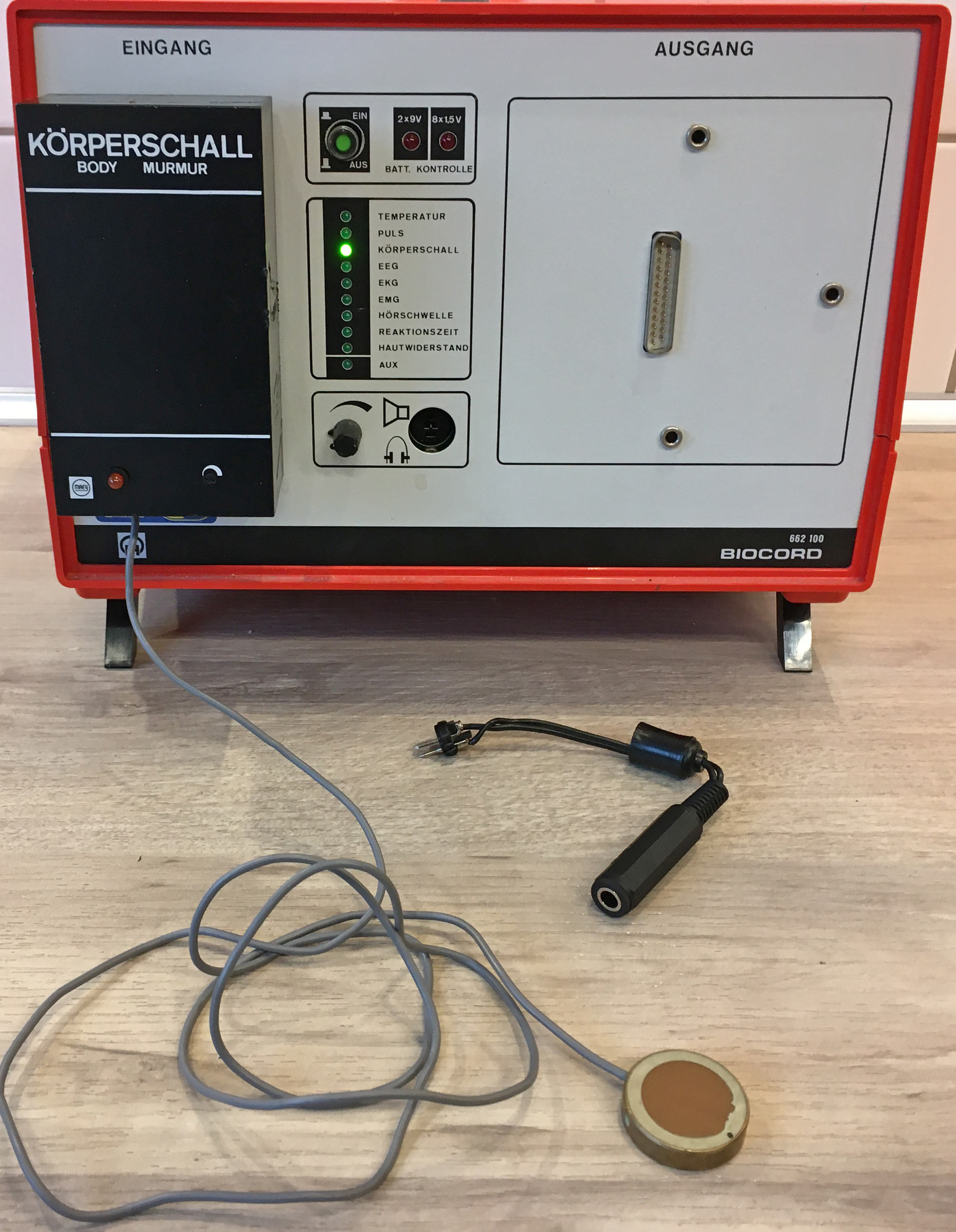

Biocord Körperschall

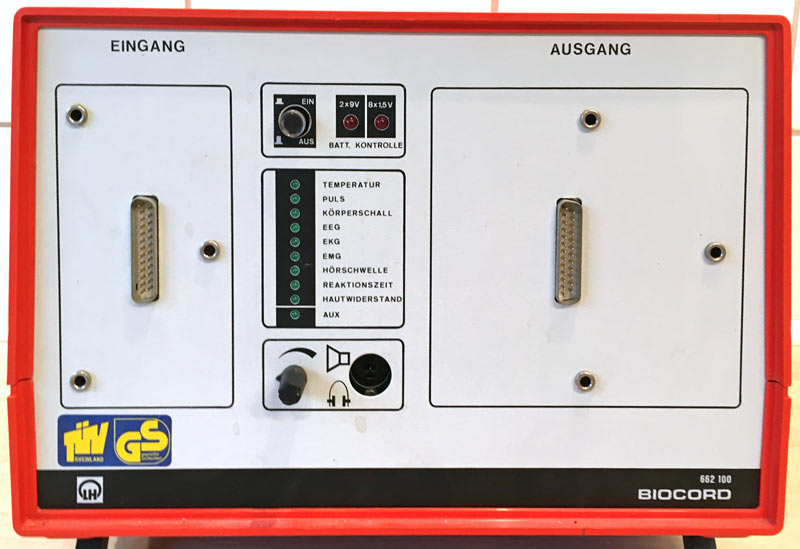

Biocord Grundgerät (Zentraleinheit)

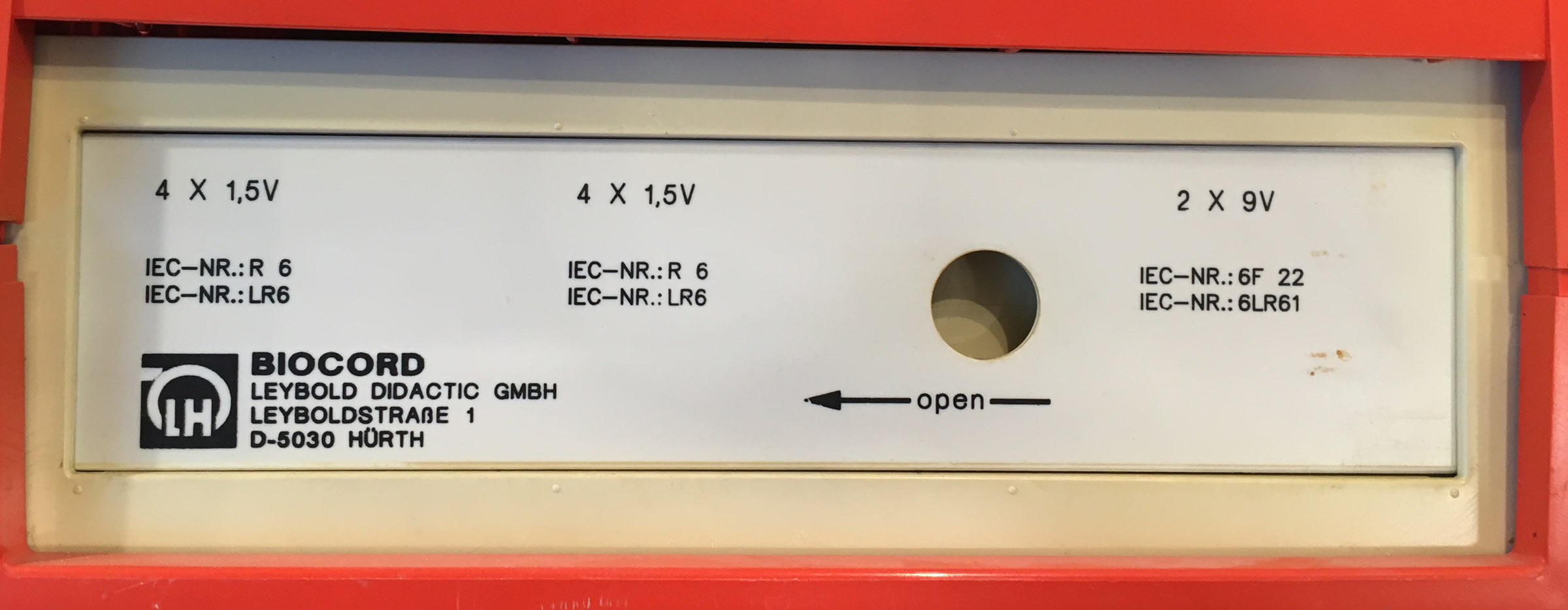

Rückseite des Biocord-Grundgeräts (Zentraleinheit) mit Batteriefach ...

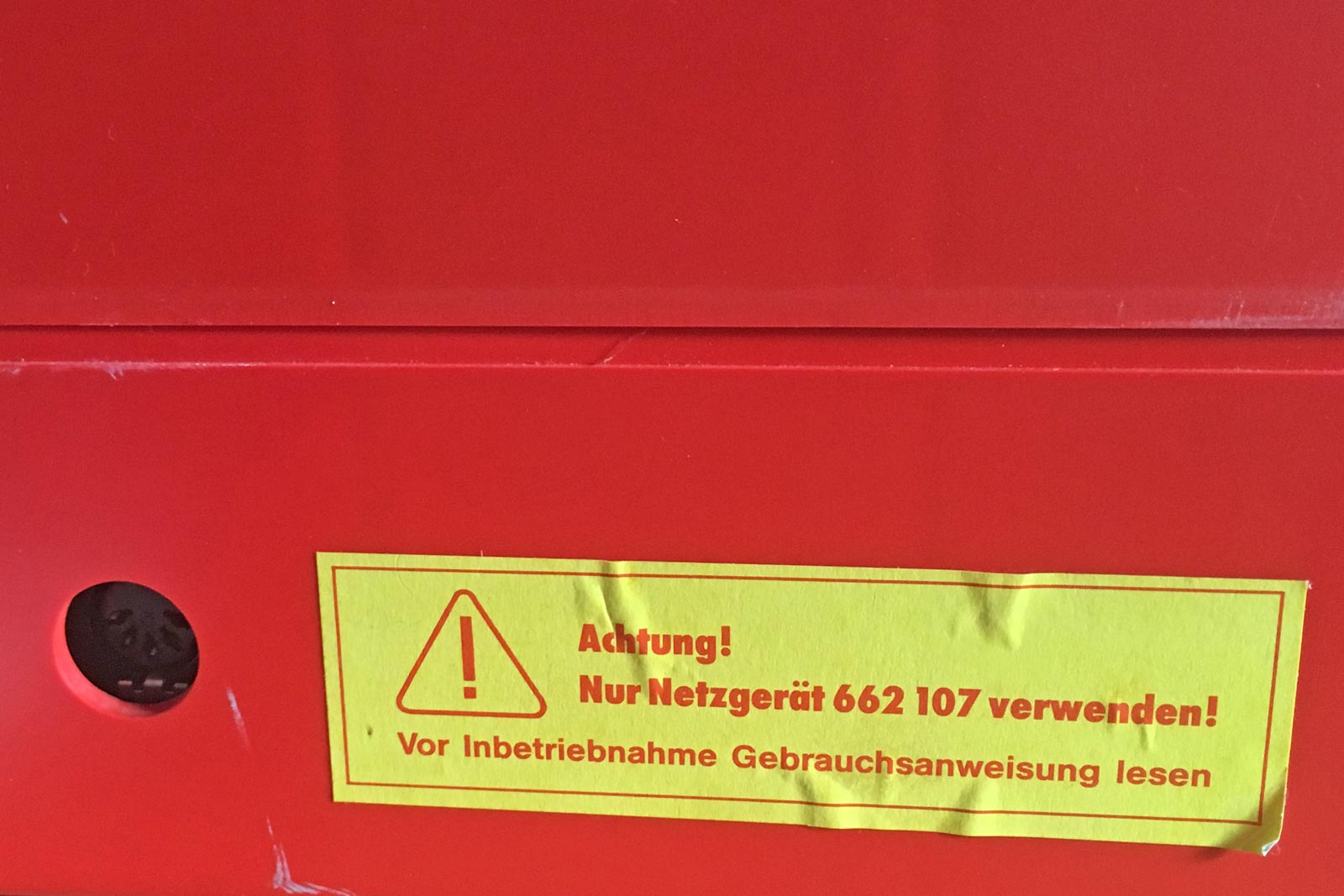

... an der Seite kann alternativ zum Batteriebetrieb ein Netzgerät angeschlossen werden.

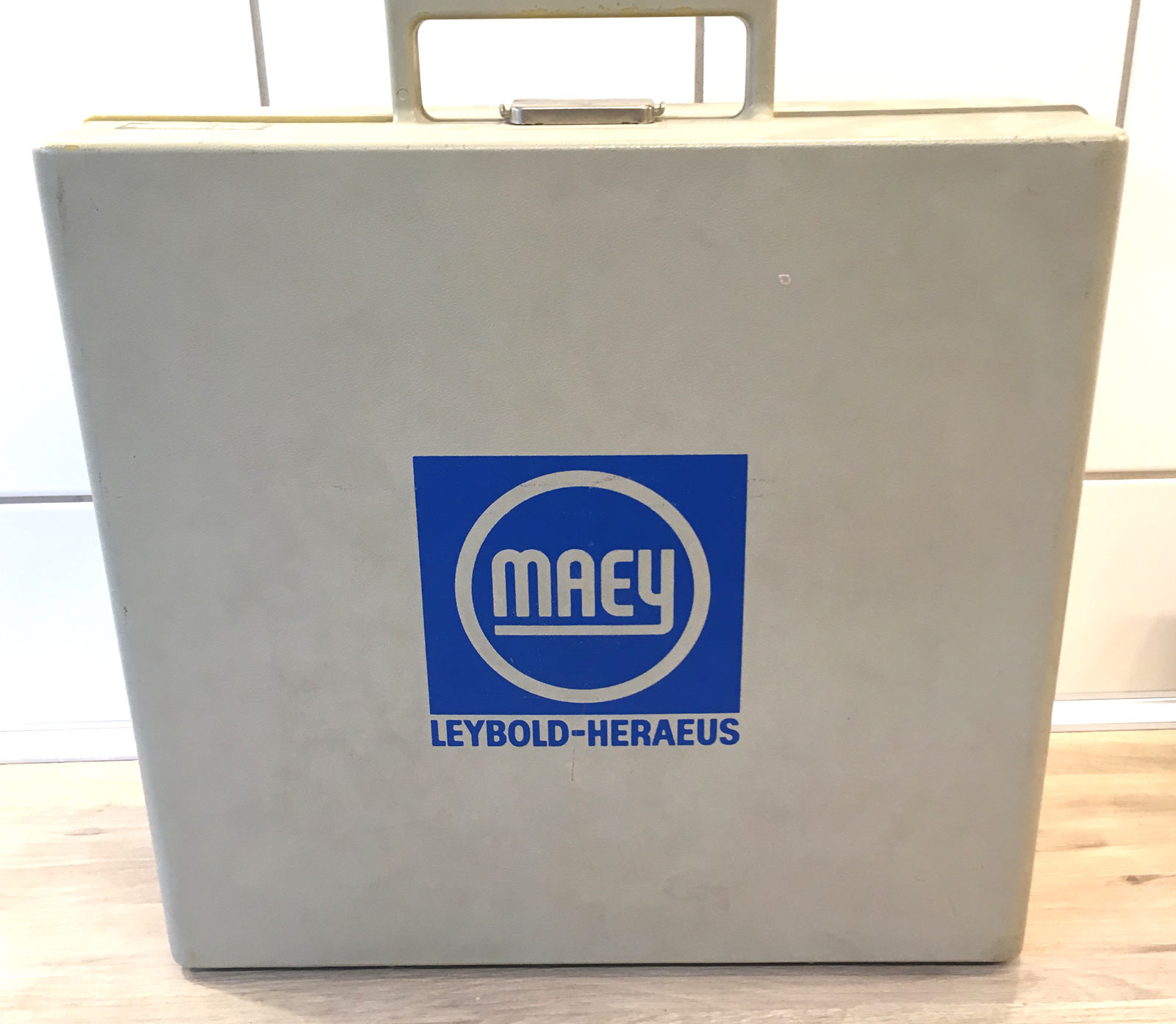

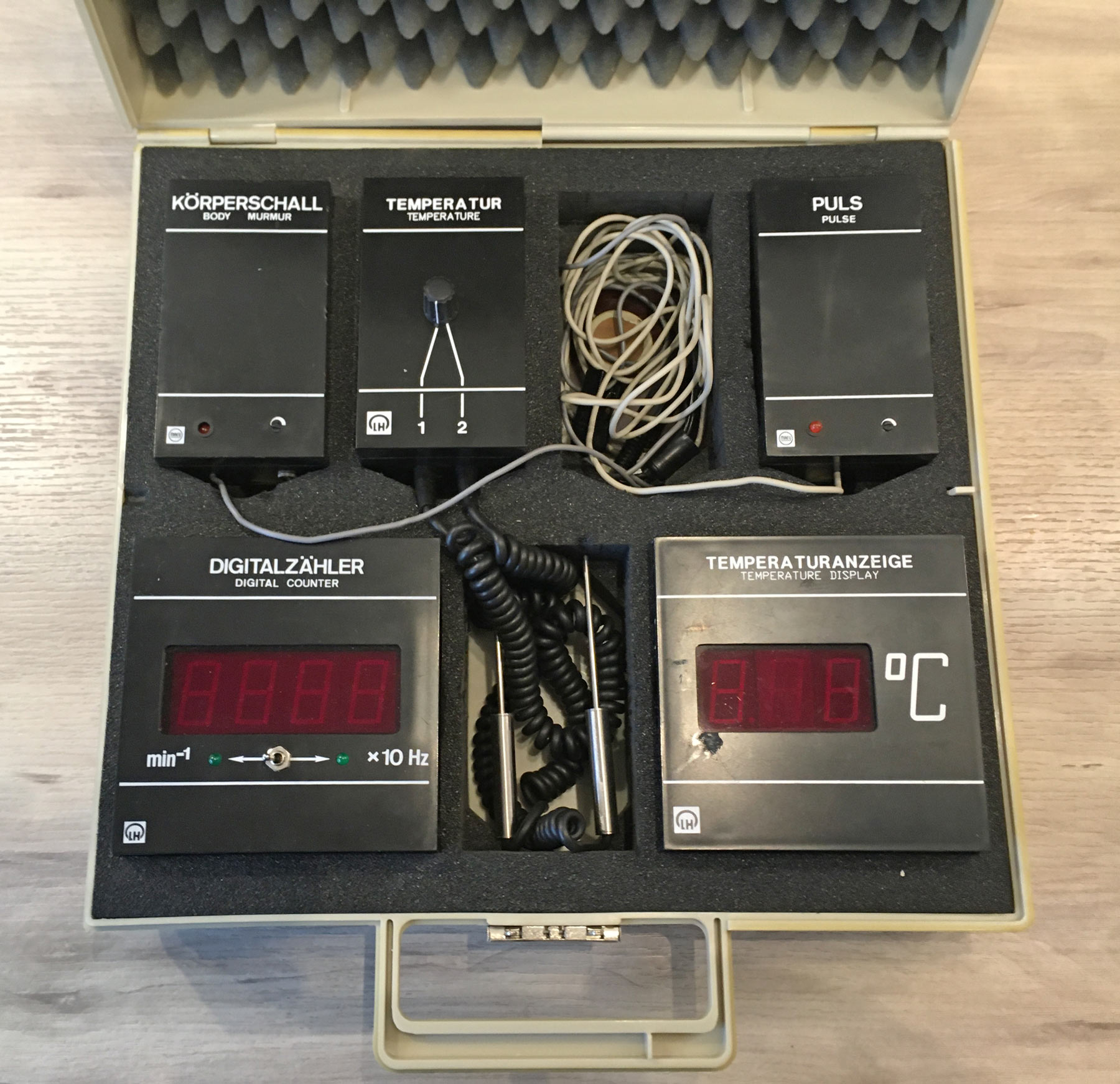

Biocord Koffer 662114. Der Koffer war separat erhältlich und konnte individuell bestückt werden.
Koffer mit Biocord-Boxen
Ursprünglich von Maey (Bonn) entwickelt, wurde das Biocord-System nach Kooperation und dann Übernahme von Maey durch Leybold vertrieben.

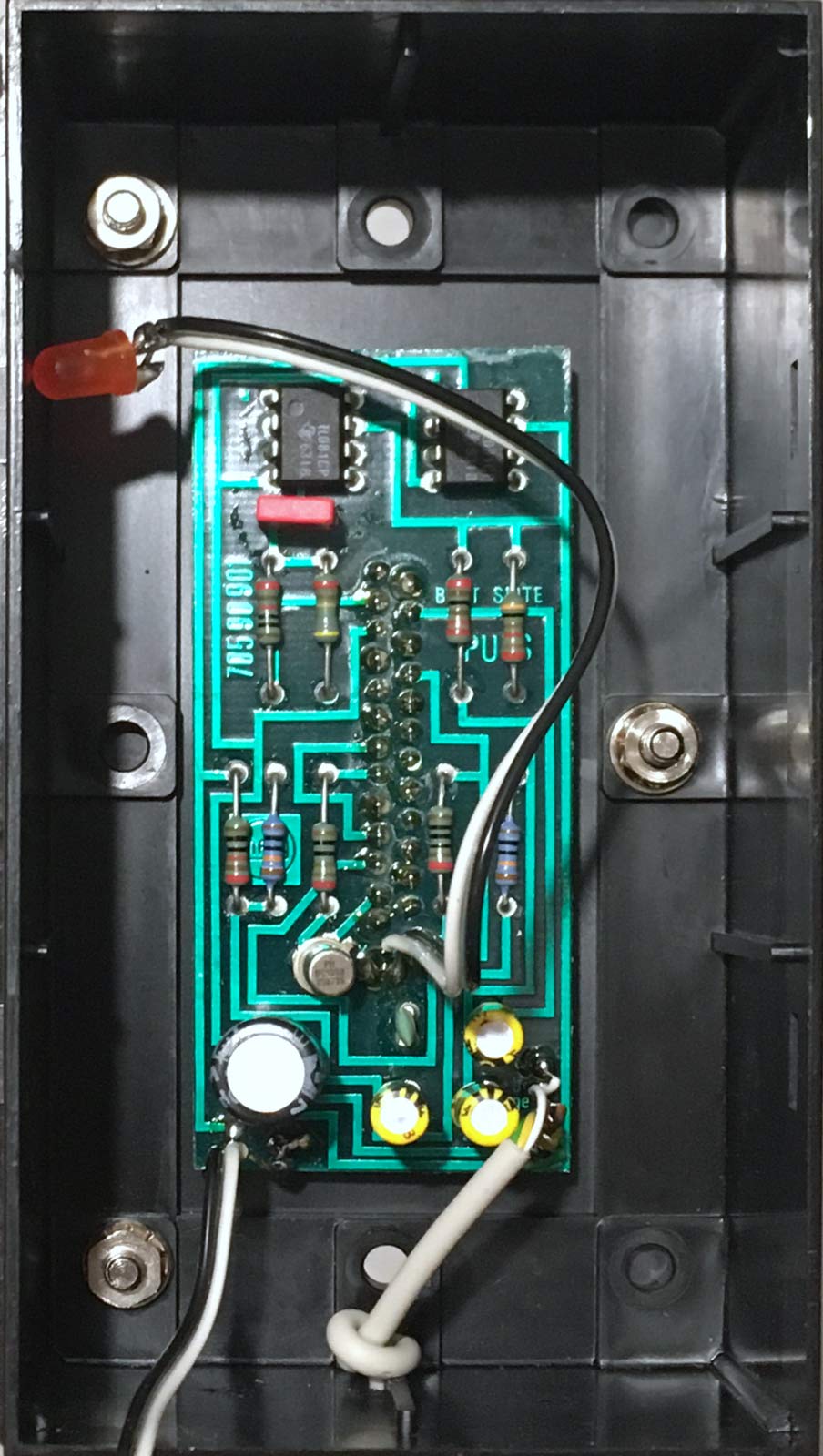

Pulsbaustein 662136 geöffnet

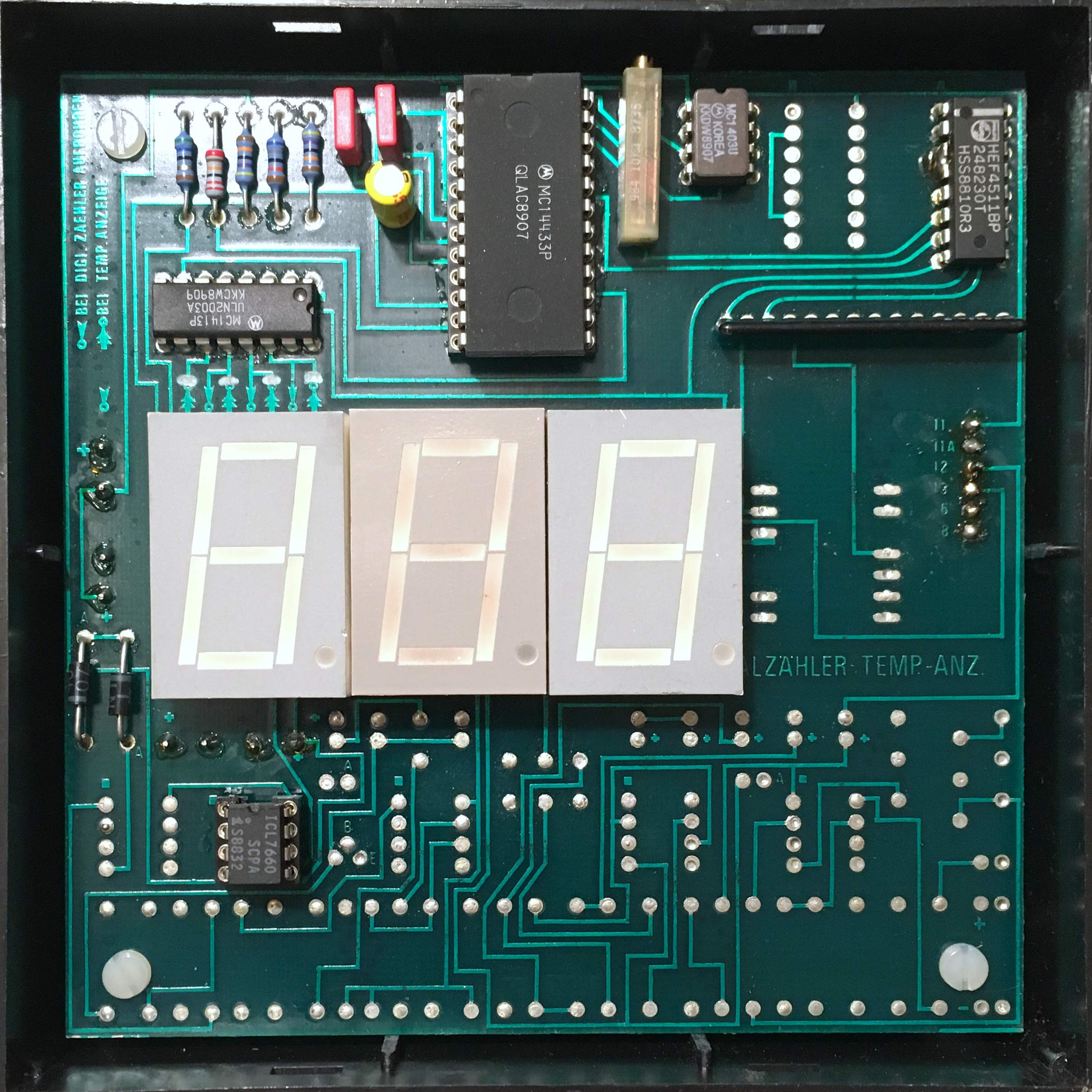

Digitalanzeige Temperatur 662140 geöffnet

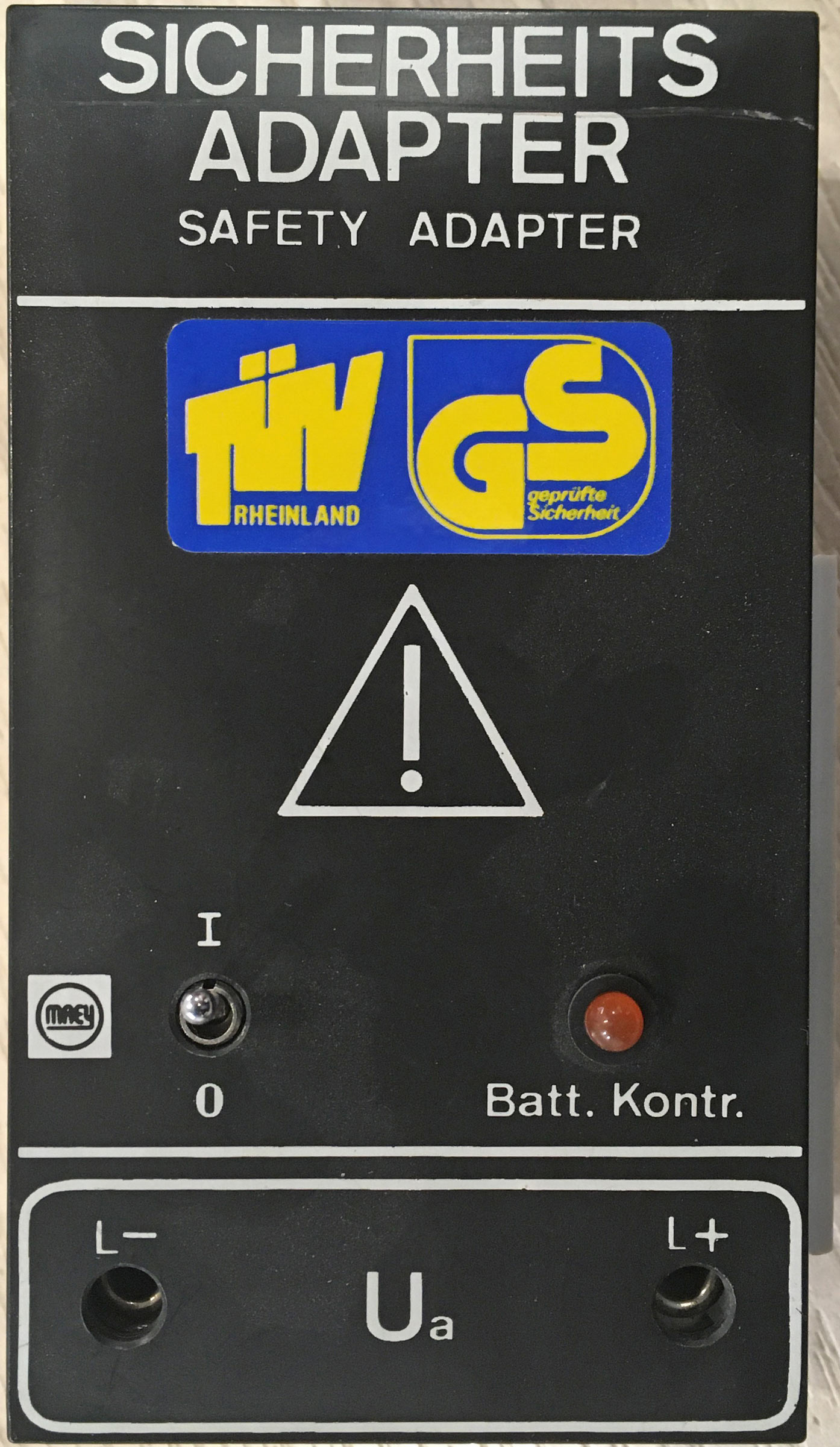

Sicherheitsadapter: rechts ist ein Batteriefach für 1x 9V zu erkennen

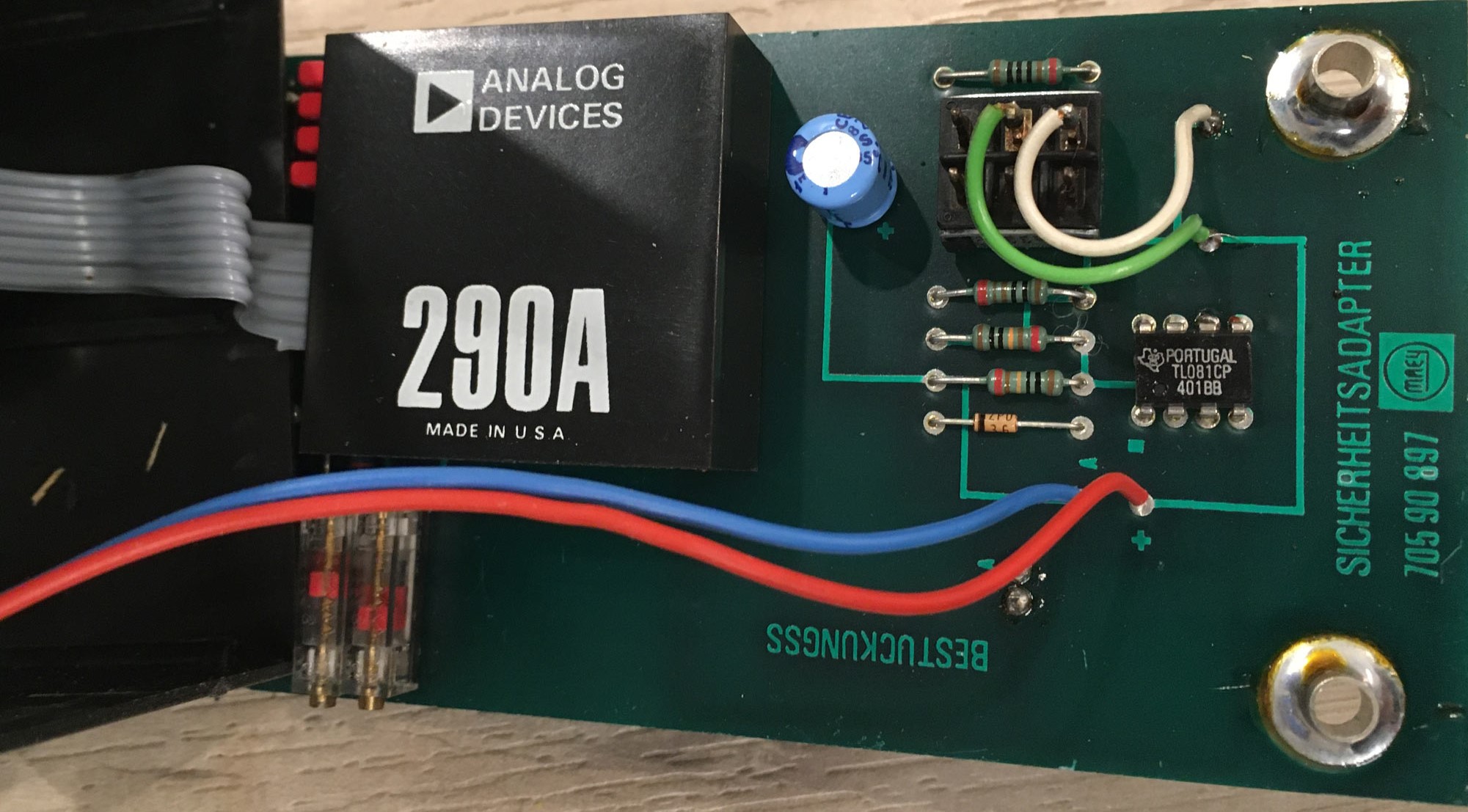

Sicherheitsadapter-Platine

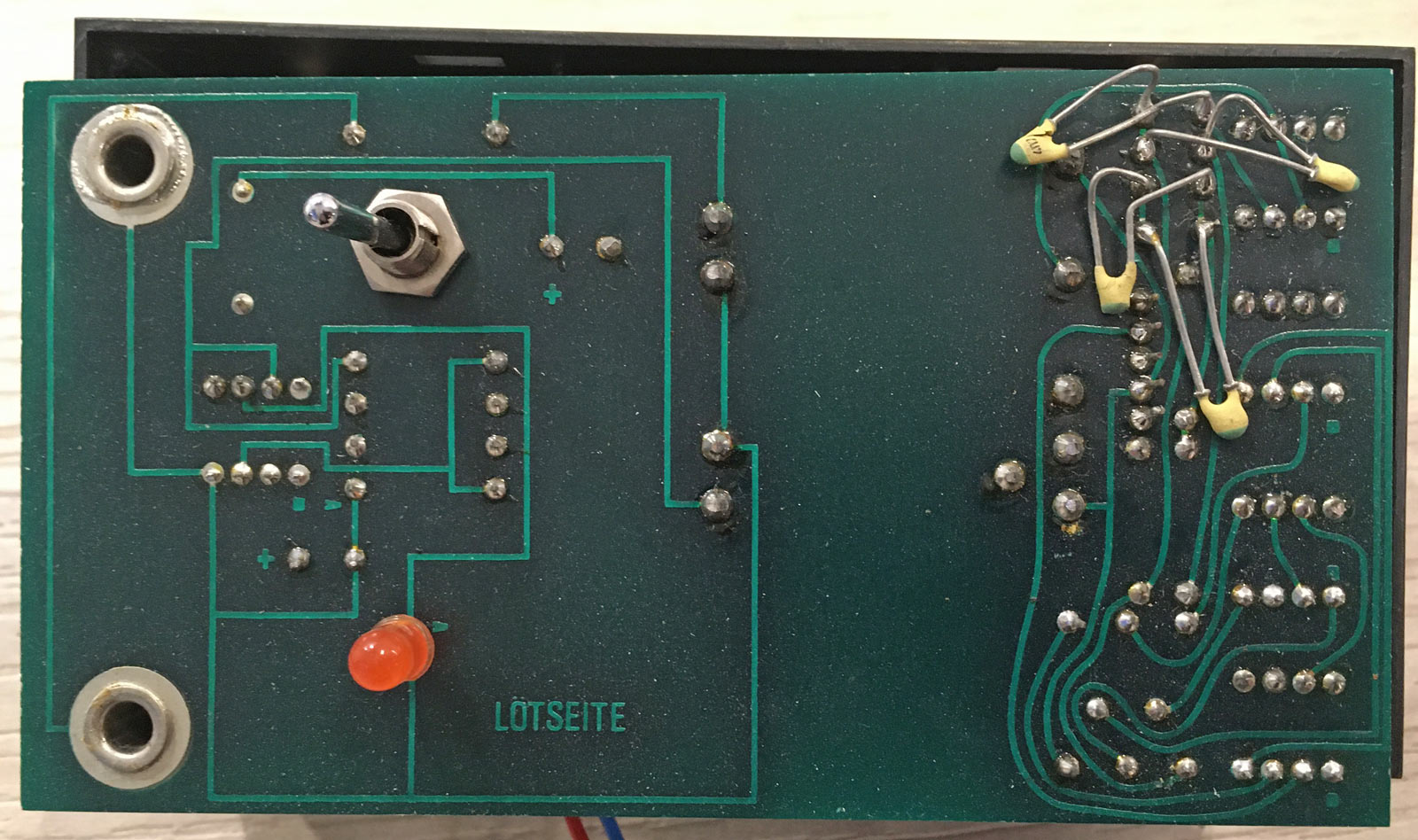

Sicherheitsadapter-Platine
