Elektrische Radiometerröhre ERR 2

eine Abbildung

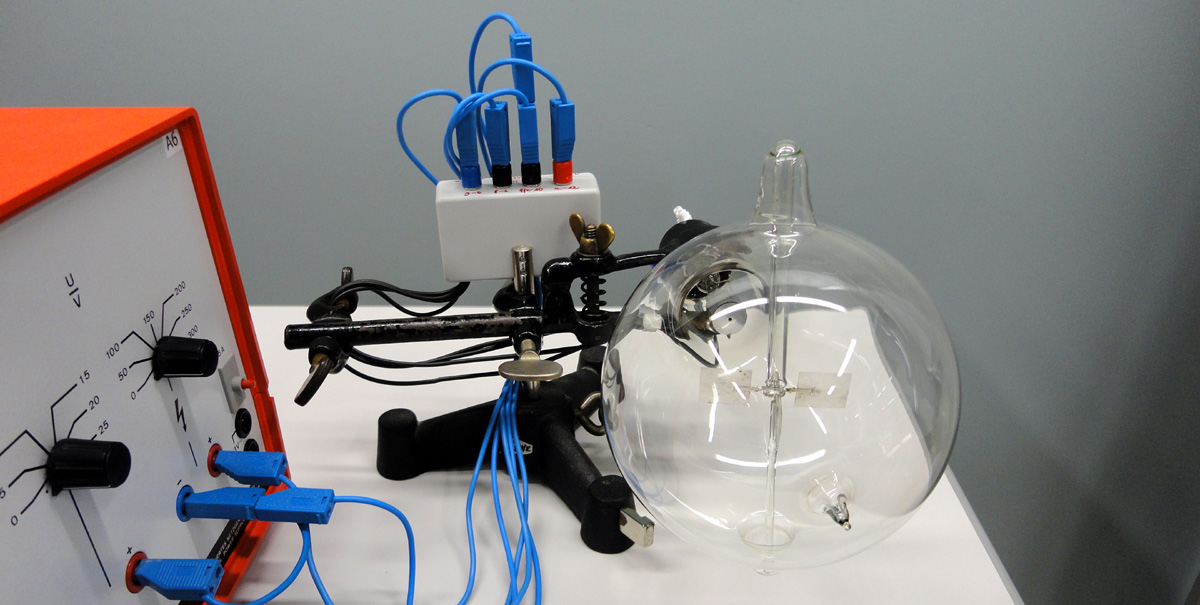

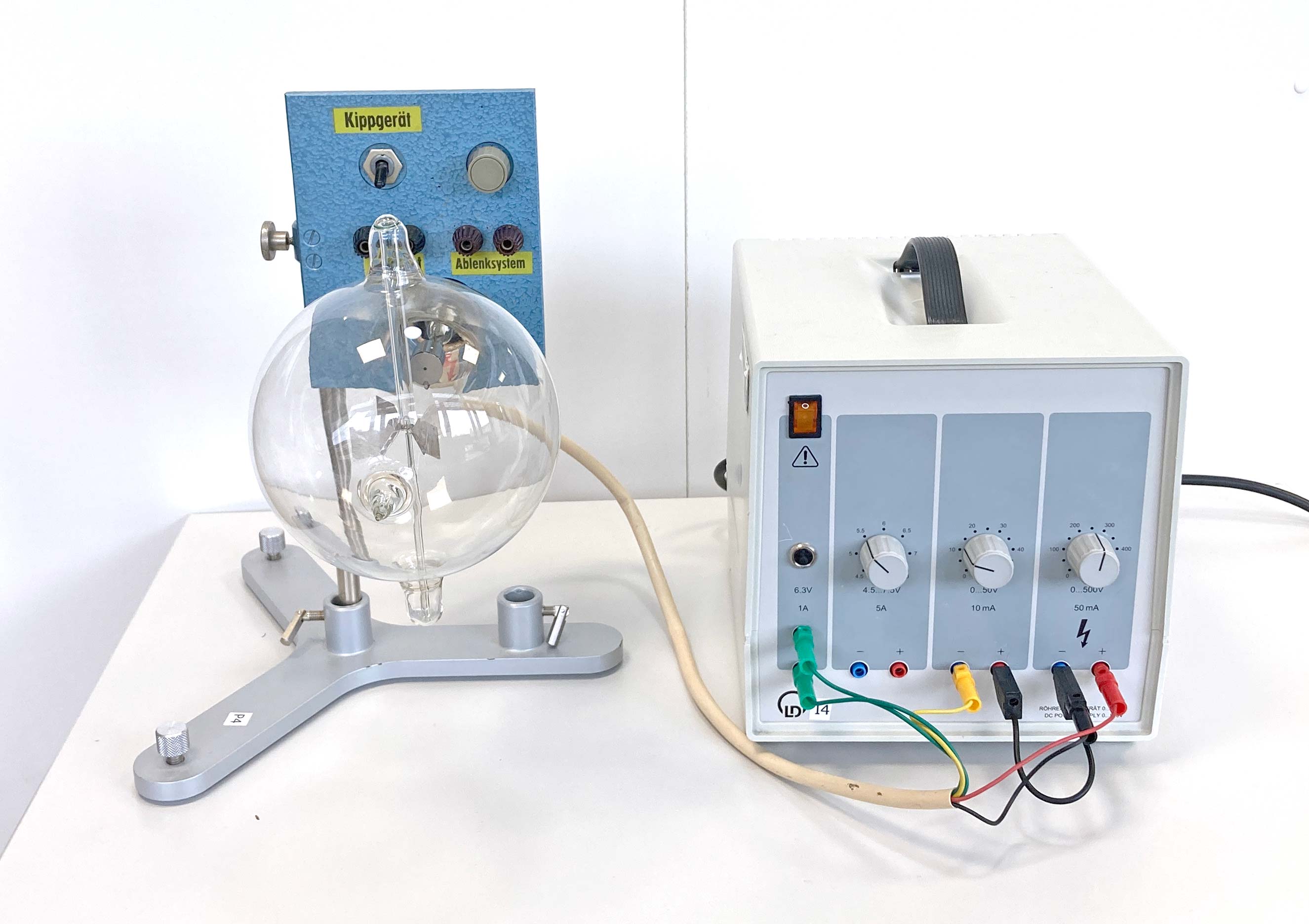

Radiometer-Röhre auf Kippgerät (nicht erforderlich) und an Leybolds Röhrennetzgerät angeschlossen



eine Abbildung

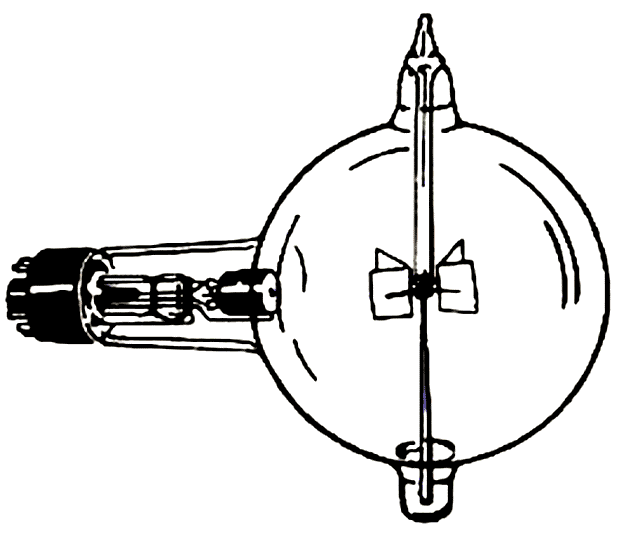

Katalogabbildung, Hersteller: VEB Narva Glühlampenwerk Oberweissbach, 6421 Cursdorf / Thüringer Wald, DDR



eine Abbildung

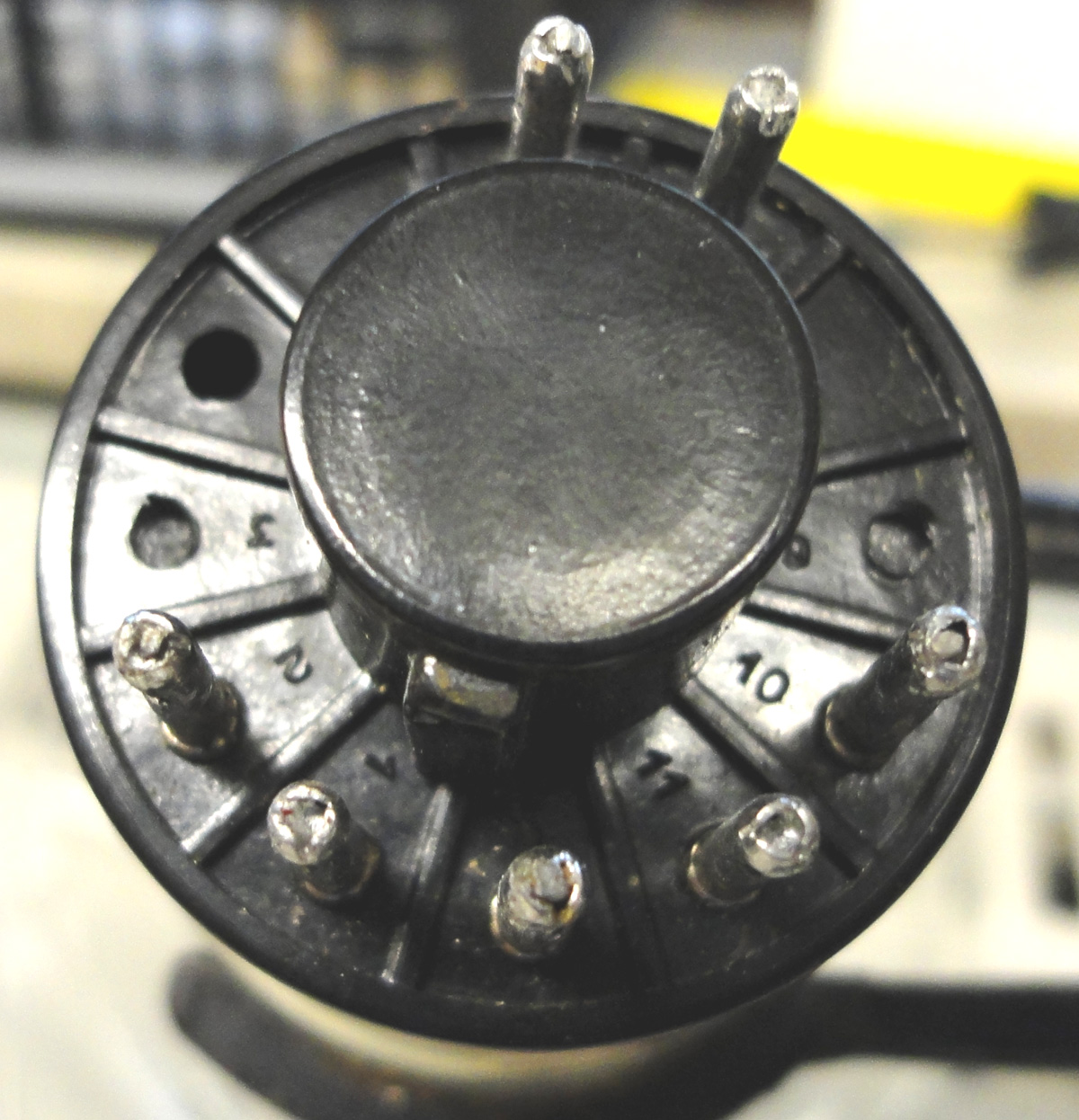

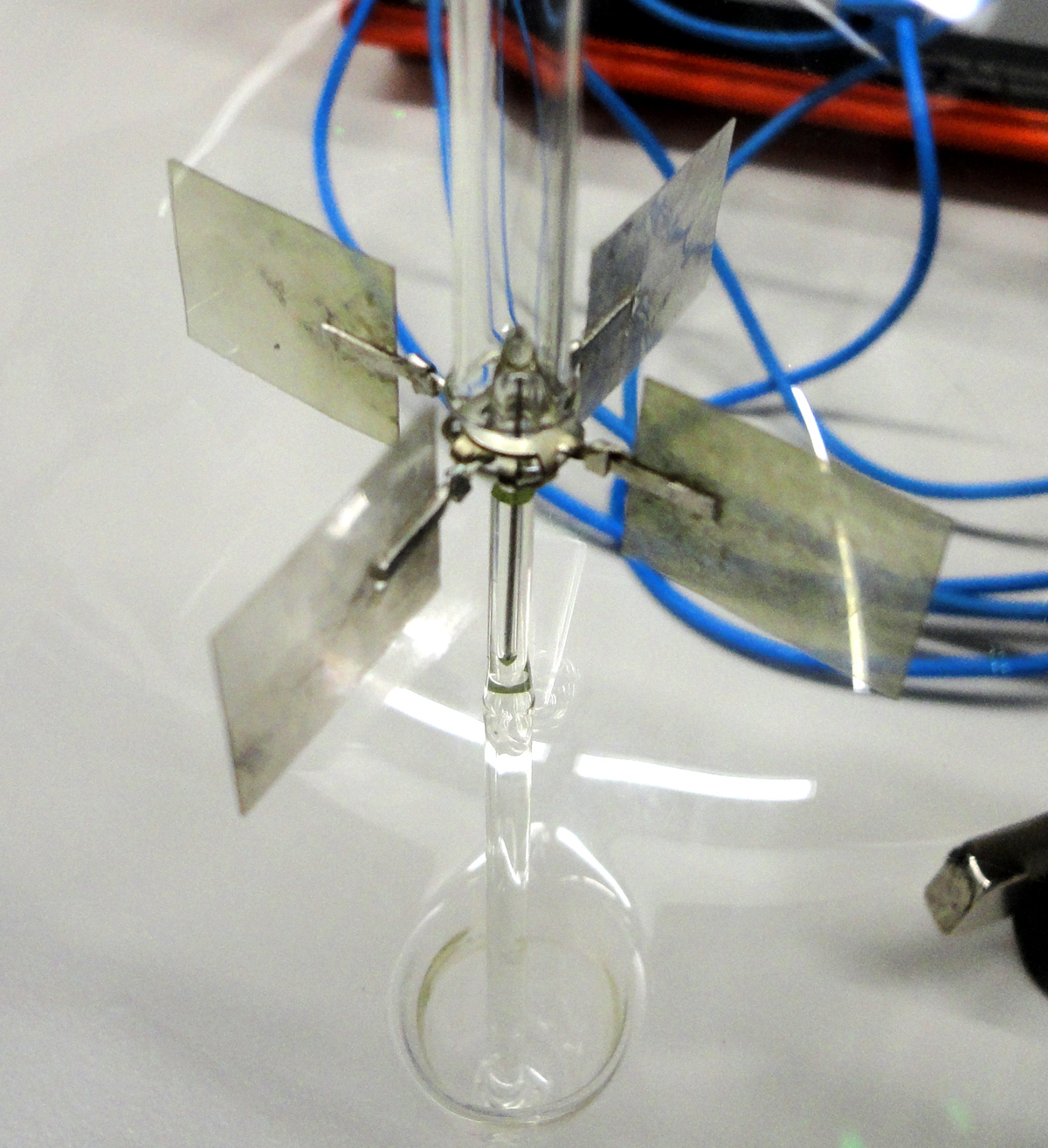

Detailaufnahme



eine Abbildung

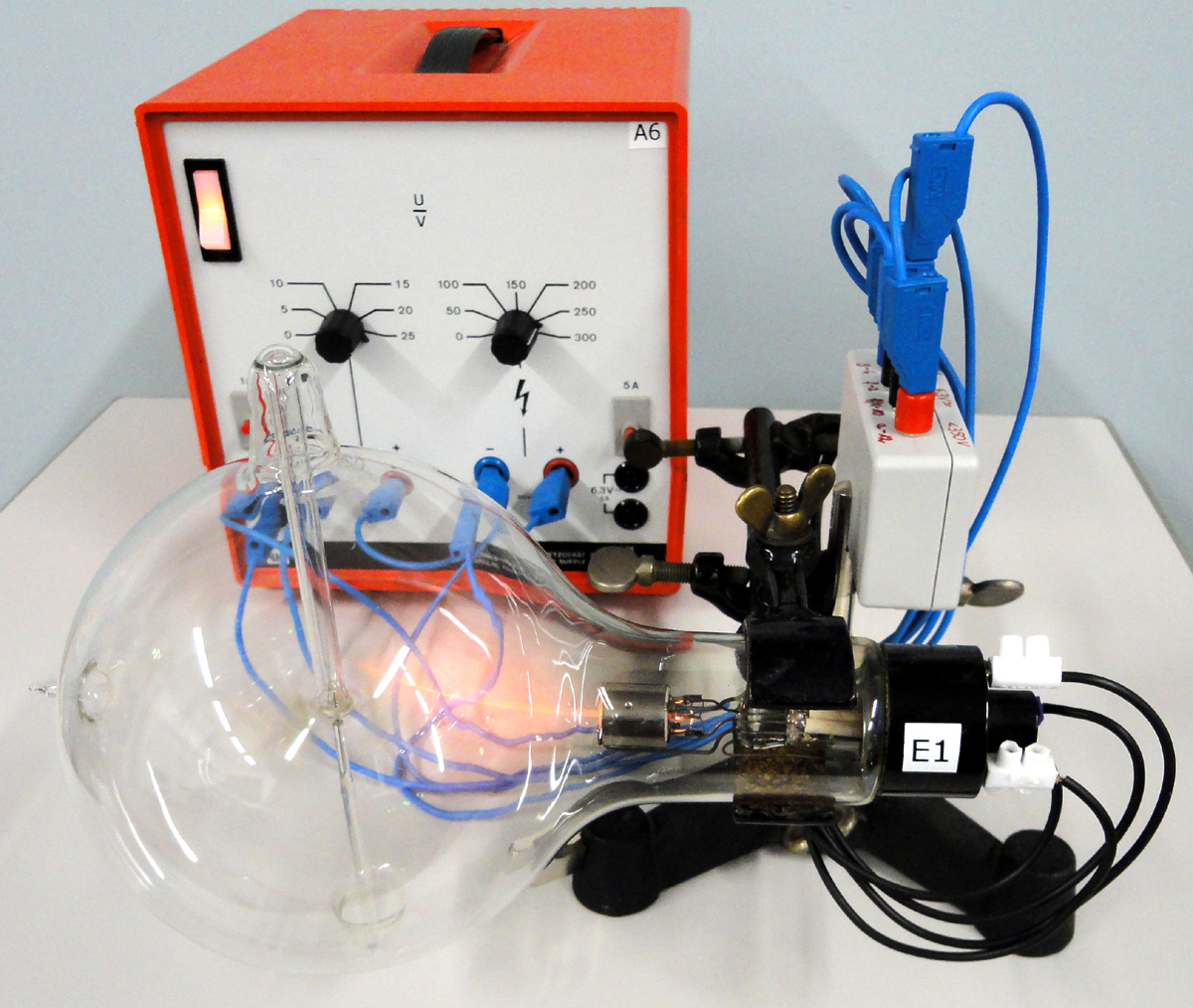

ERR 2 mit Anschluss an das - nicht ganz passend dimensionierte - Netzgerät Leybold 52235



eine Abbildung

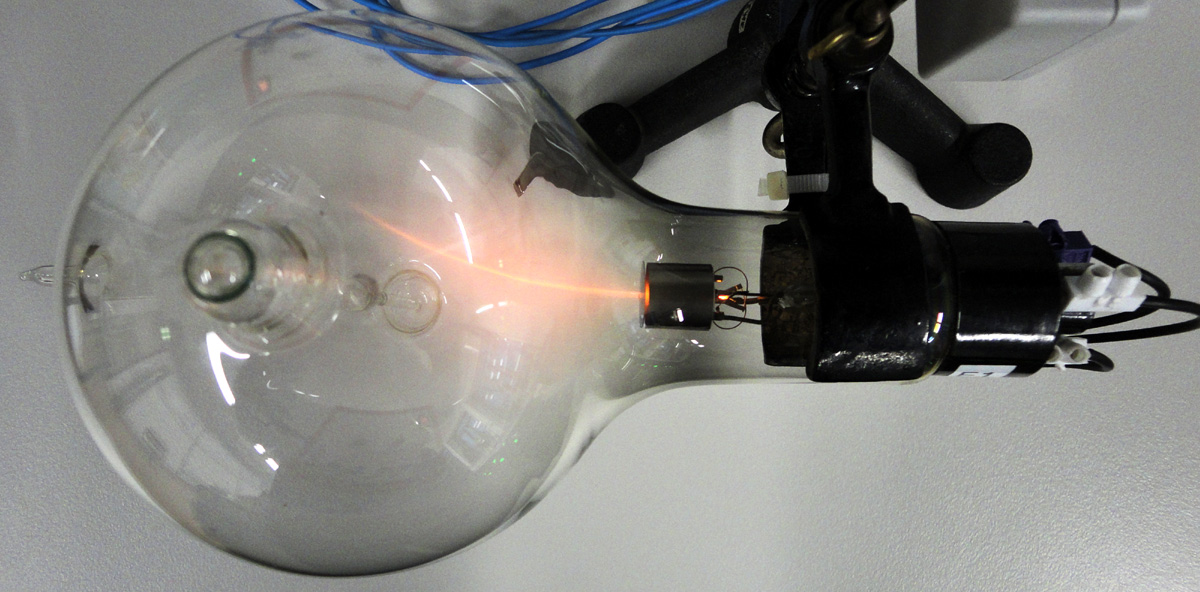

Betrieb an ca. 250 V (Anleitung: > 350 V für ein gutes Ergebnis), Strahlablenkung durch am Stativfuß angebrachten starken Magneten

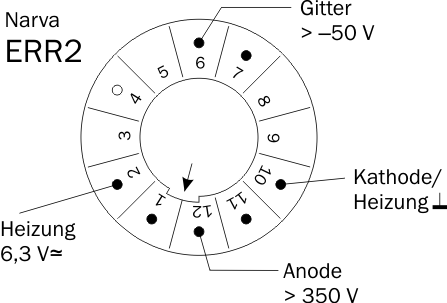

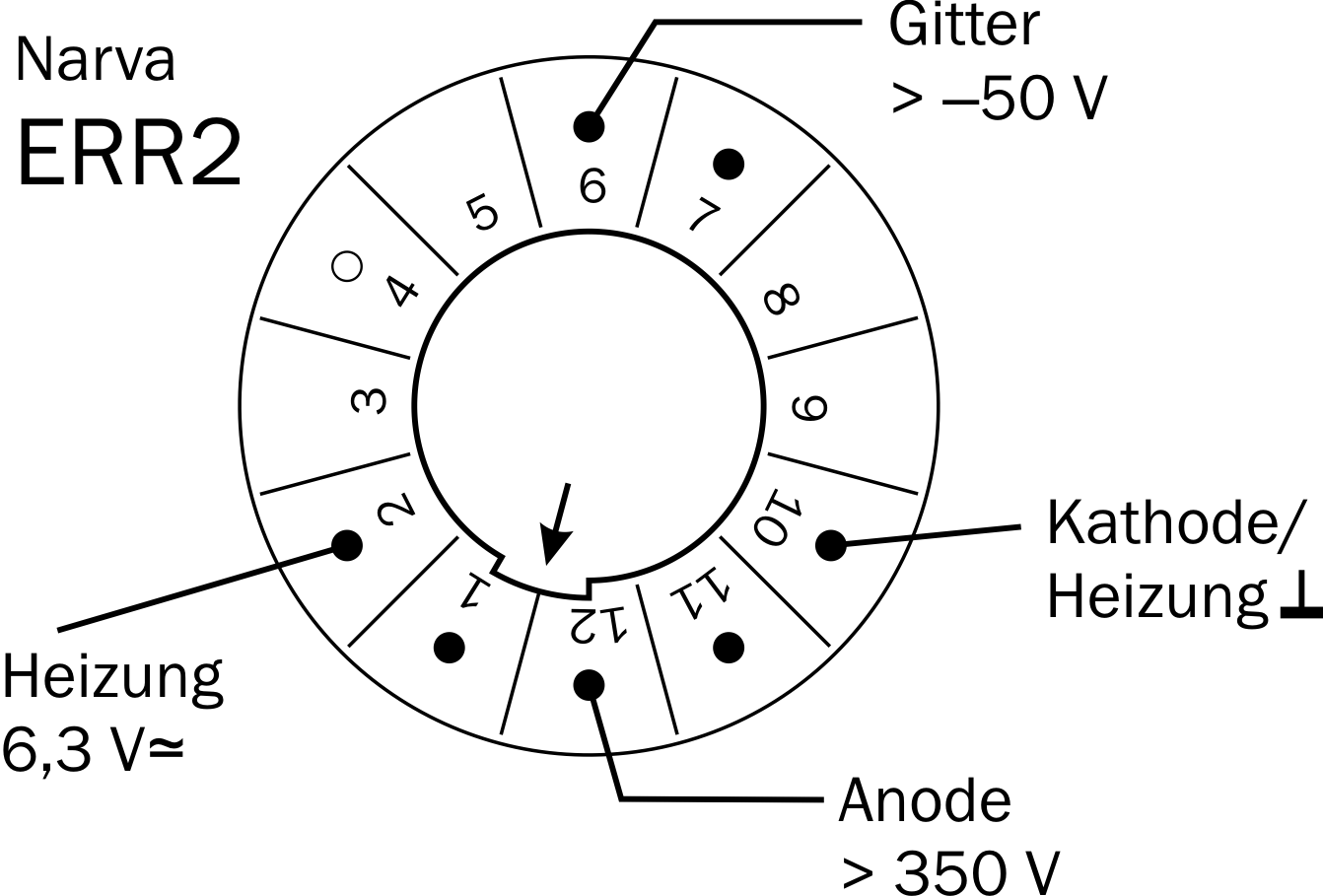

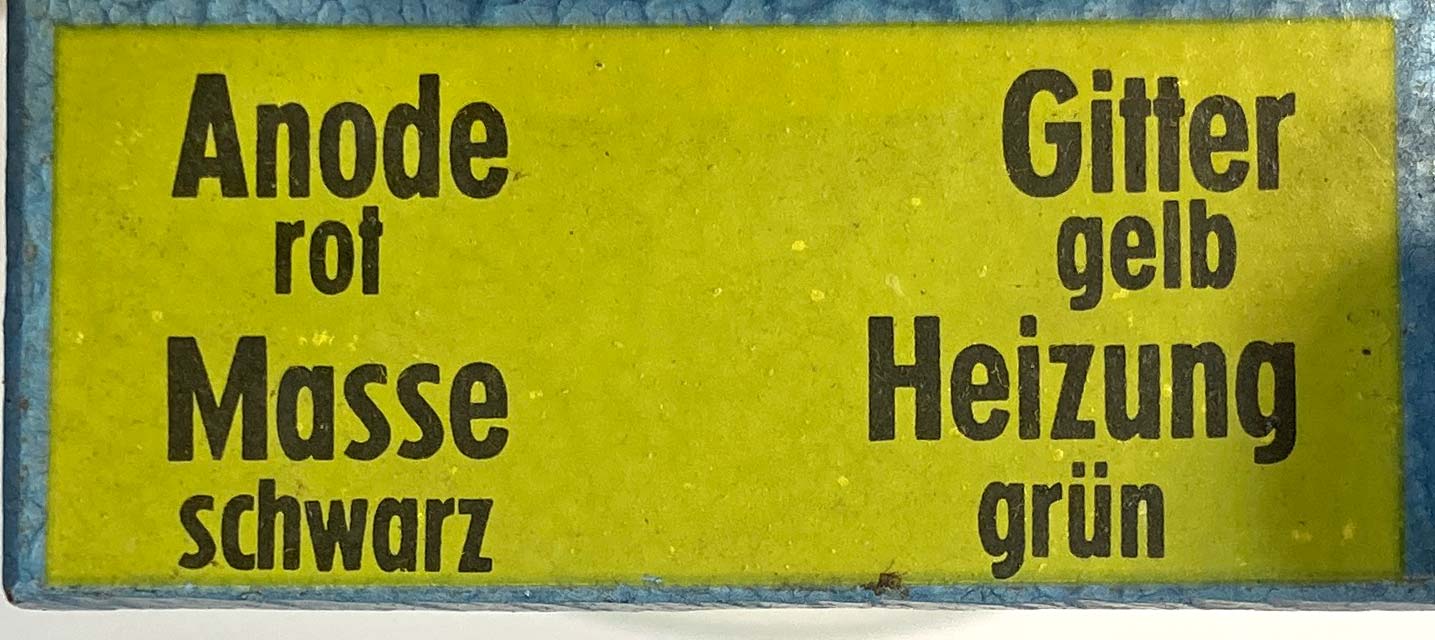

Zum Anschluss der Röhre:

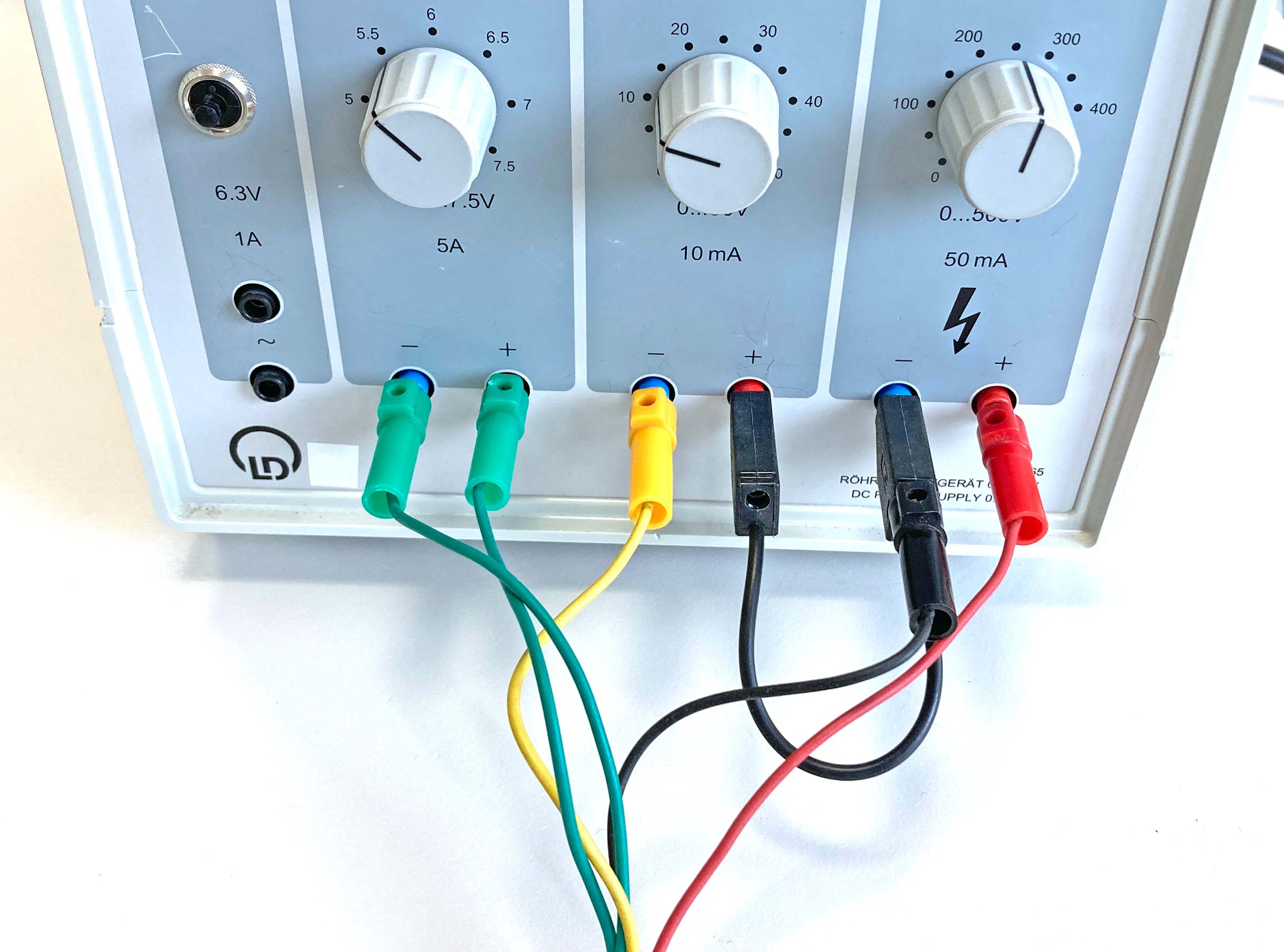

Zum Schonen der Röhre, kann diese auch eine geringere Heizspannung als 6,3 V angeschlossen werden.

Kippgerät

Das Kippgerät ist zum Anschluss der ERR 2 nicht erforderlich, da es für diese Röhre lediglich die Anschlüsse durchleitet.

eine Abbildung

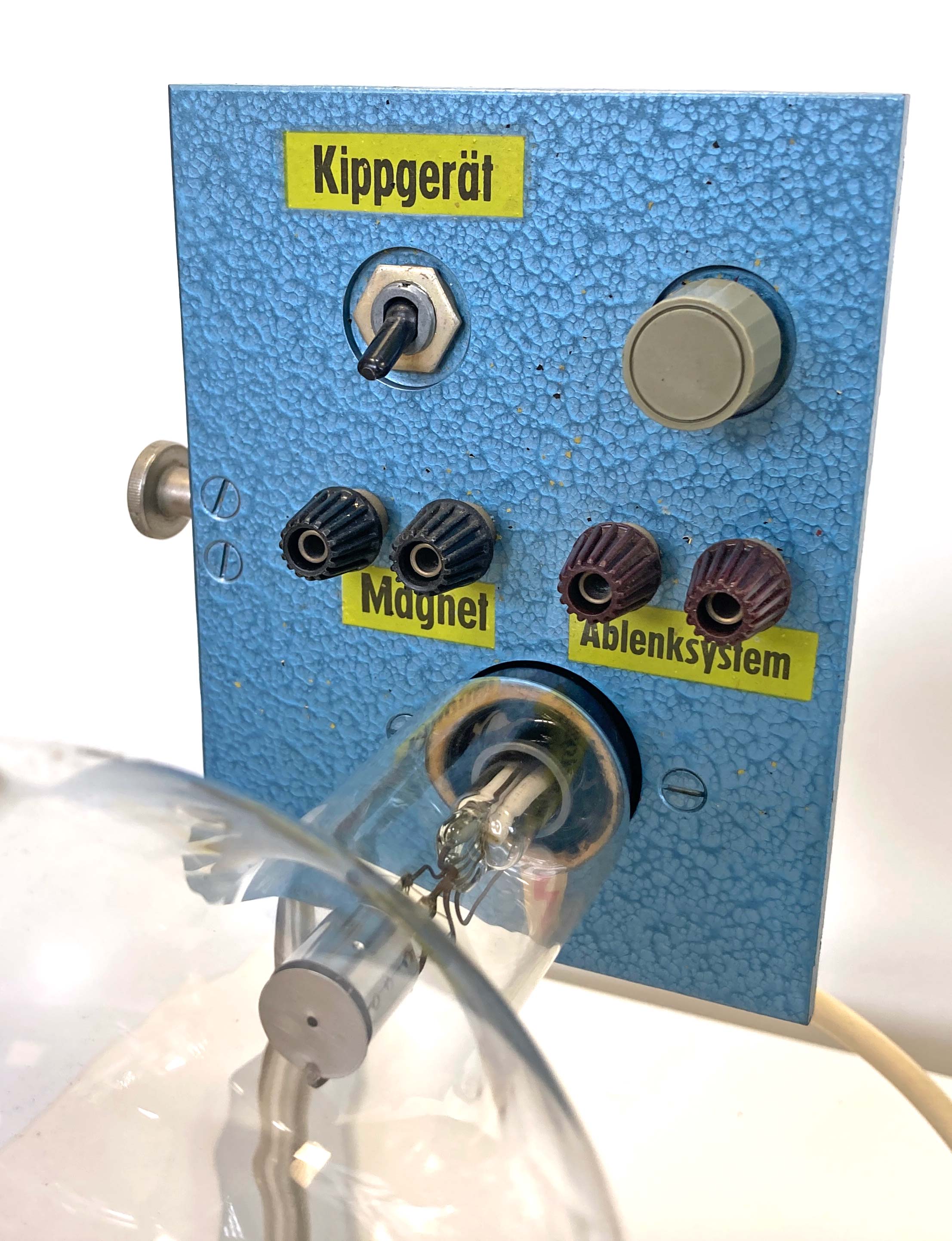

Frontplatte Kippgerät
eine Abbildung

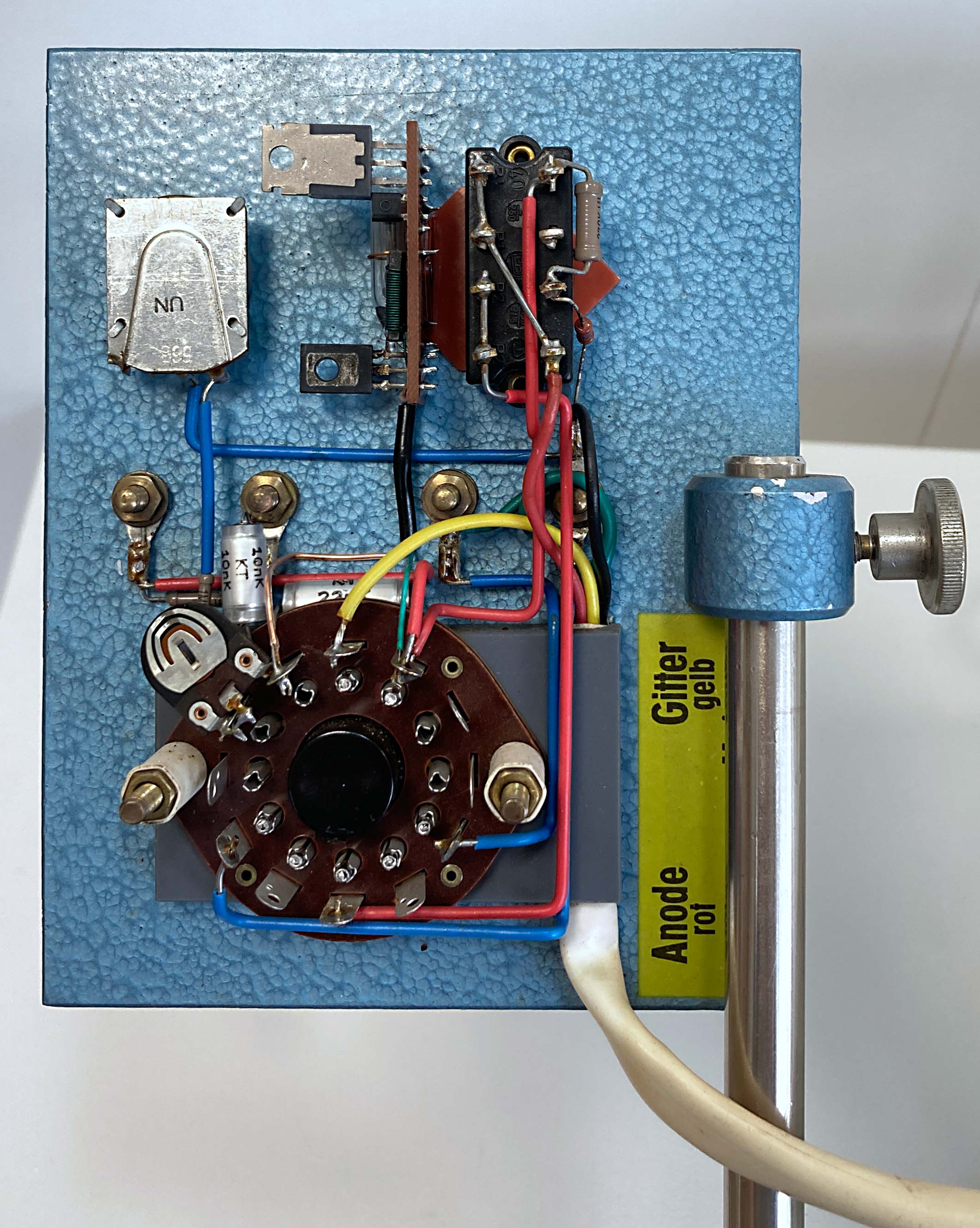

Rückseite Kippgerät
