Kirchhoffsche Spannungswaage

Bei der Kirchhoffschen Spannungswaage wird die Kraft zweier Kondensatorplatten aufeinander in Abhängigkeit der angelegten Spannung gemessen. Als Kraftmesser dient eine empfindliche Digitalwaage aus der Chemiesammlung. (Auflösung 0,01 g, geringste Masse 0,1 g)


zum Vergrößern anklicken

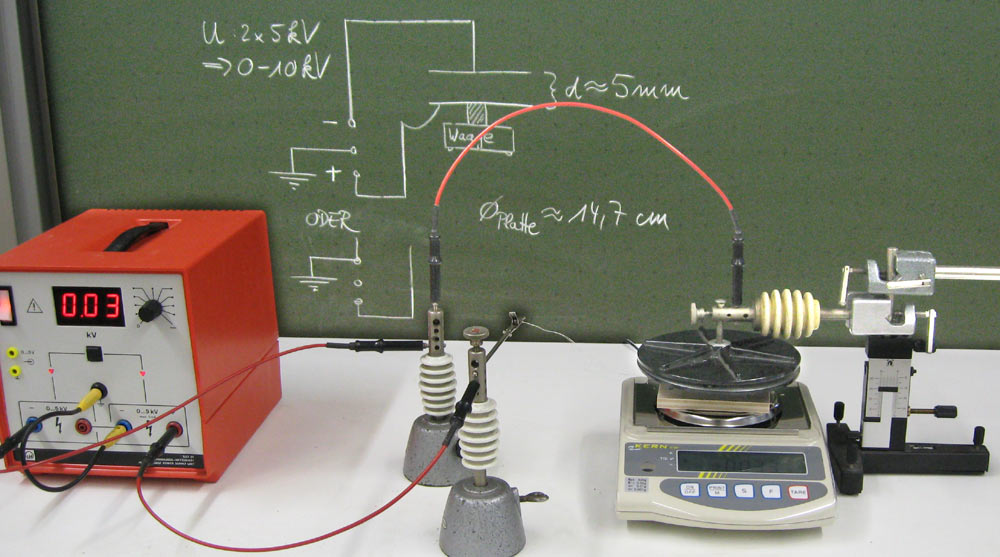

Versuchsaufbau im Überblick

Kern EW 420 Hochspannungsnetzgerät 10 kV Leybold 522 37
größeres Bild

Messwerte

d = 5 mm

U in kV 0,31 0,46 0,69 0,88 1,06 2,04 2,98 3,99 5,13 6,04 7,01 8,04 9,05 9,94
m in g 0,03 0,07 0,16 0,26 0,37 1,39 2,99 5,39 8,92 12,42 16,78 22,1 28,13 33,93




[[Eine MIMETEX-Formel - Sorry, Script fkt. nicht.]]

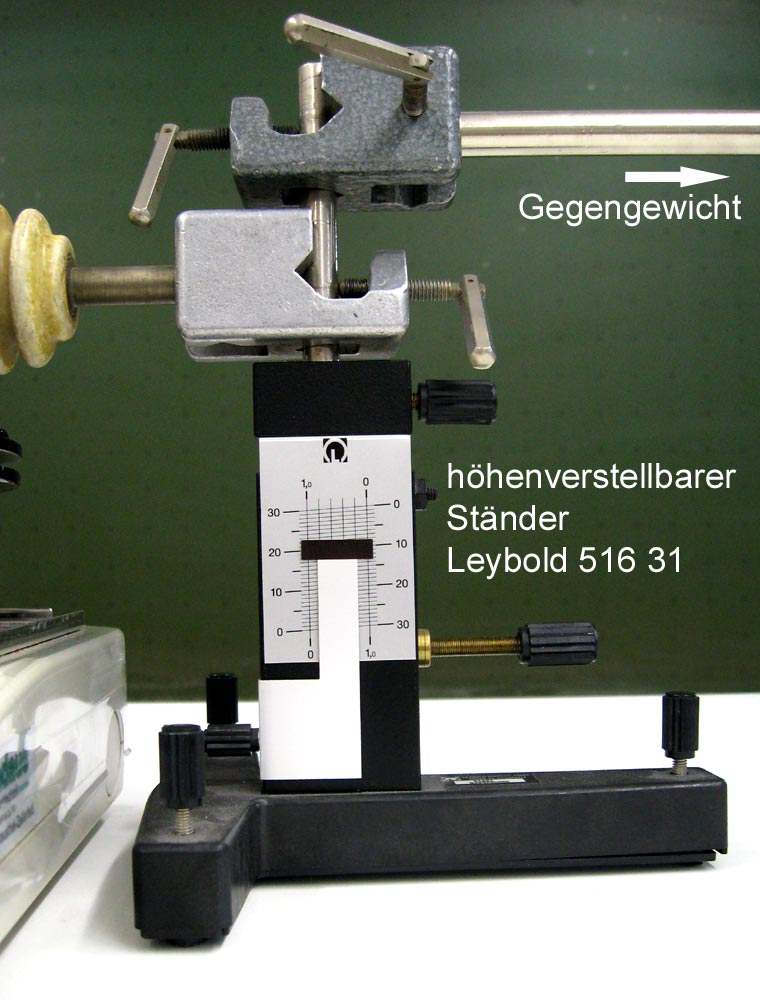

Justage

Die obere Kondensatorplatte wird mit höhenverstellbarem Ständer gelagert, der über einen Dreipunktfuß sowie eine Höhenverstellung verfügt. So lassen sich die Kondensatorplatten zunächst bei geringem Abstand per Augenmaß parallel ausrichten und anschließend zuverlässig auf einen gleichbleibenden Abstand einstellen.
