Click to enlarge

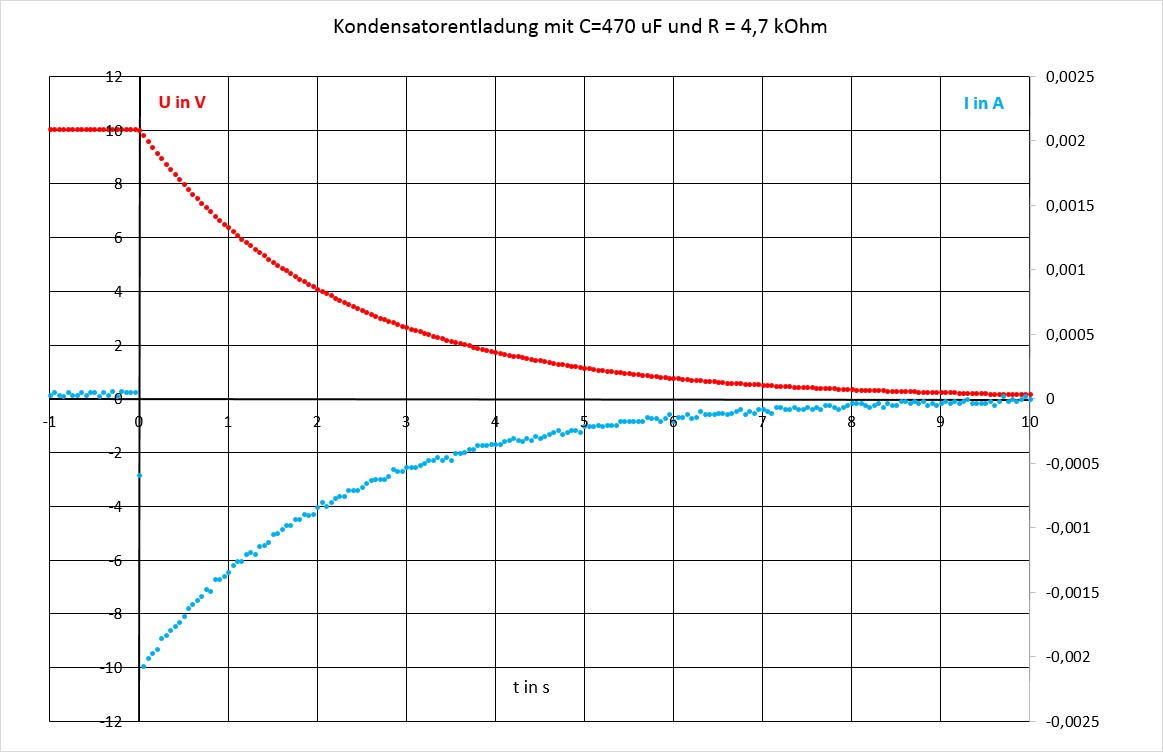

(eigentlich: Auf- und Entladung eines Kondensators)

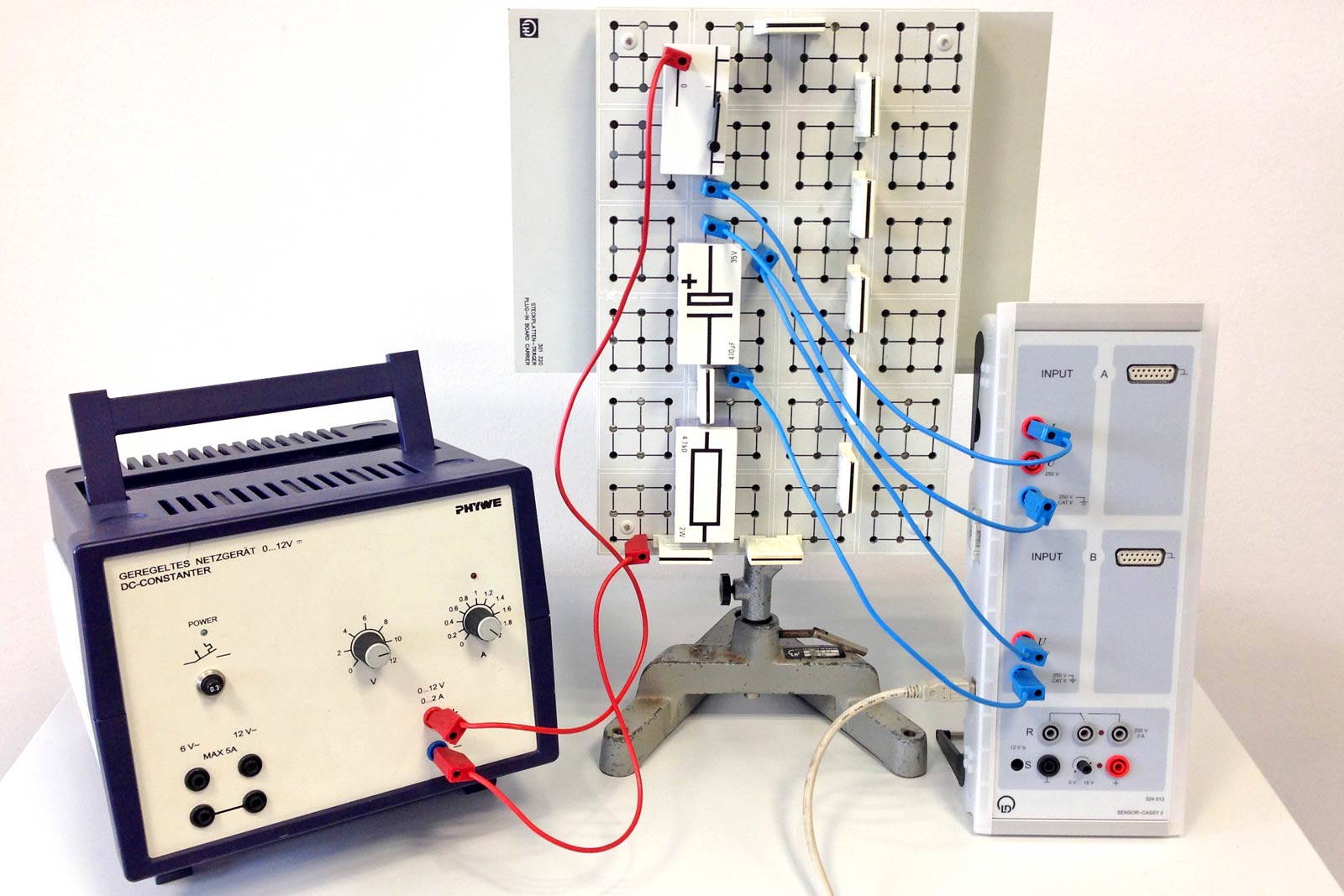

U0 = 10,02 V; C = 470 µF; R = 4,7 kΩ
| t /s | I / mA | U / V |
|---|---|---|
| 0 | - | 10,02 |
| 0,1 | -2,01 | 9,61 |
| 0,5 | -1,68 | 7,99 |
| 1 | -1,34 | 6,38 |
| 1,5 | -1,05 | 5,11 |
| 2 | -0,84 | 4,10 |
| 2,5 | -0,68 | 3,31 |
| 3 | -0,53 | 2,67 |
| 3,5 | -0,47 | 2,16 |
| 4 | -0,35 | 1,74 |
