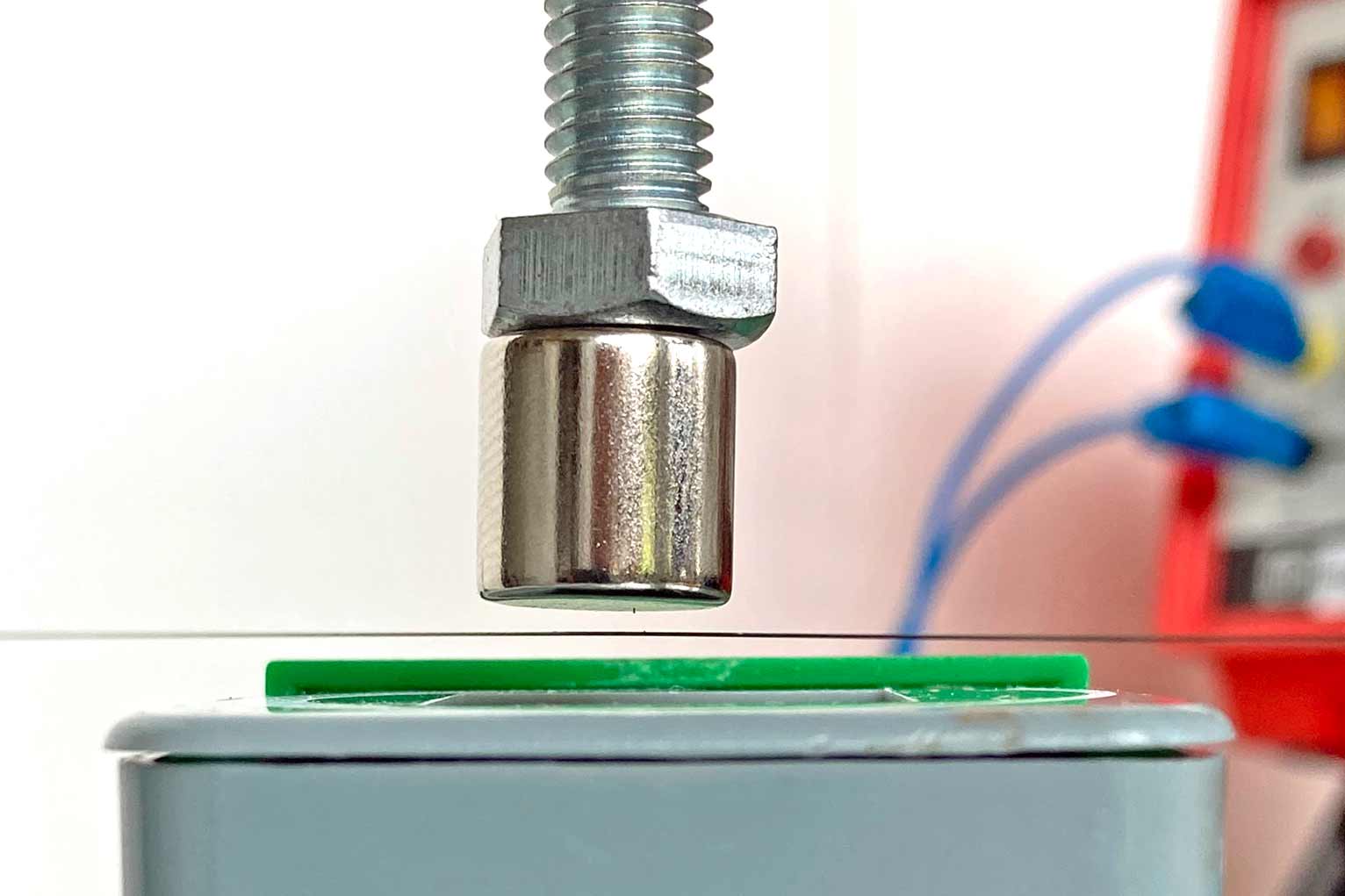

Symbolfoto auf der Titelseite
Click to enlarge
    eMail     Datenschutz     Impressum


E-Gitarre: Nachbau des Tonabnehmers mit Schulmaterial



Aufbau

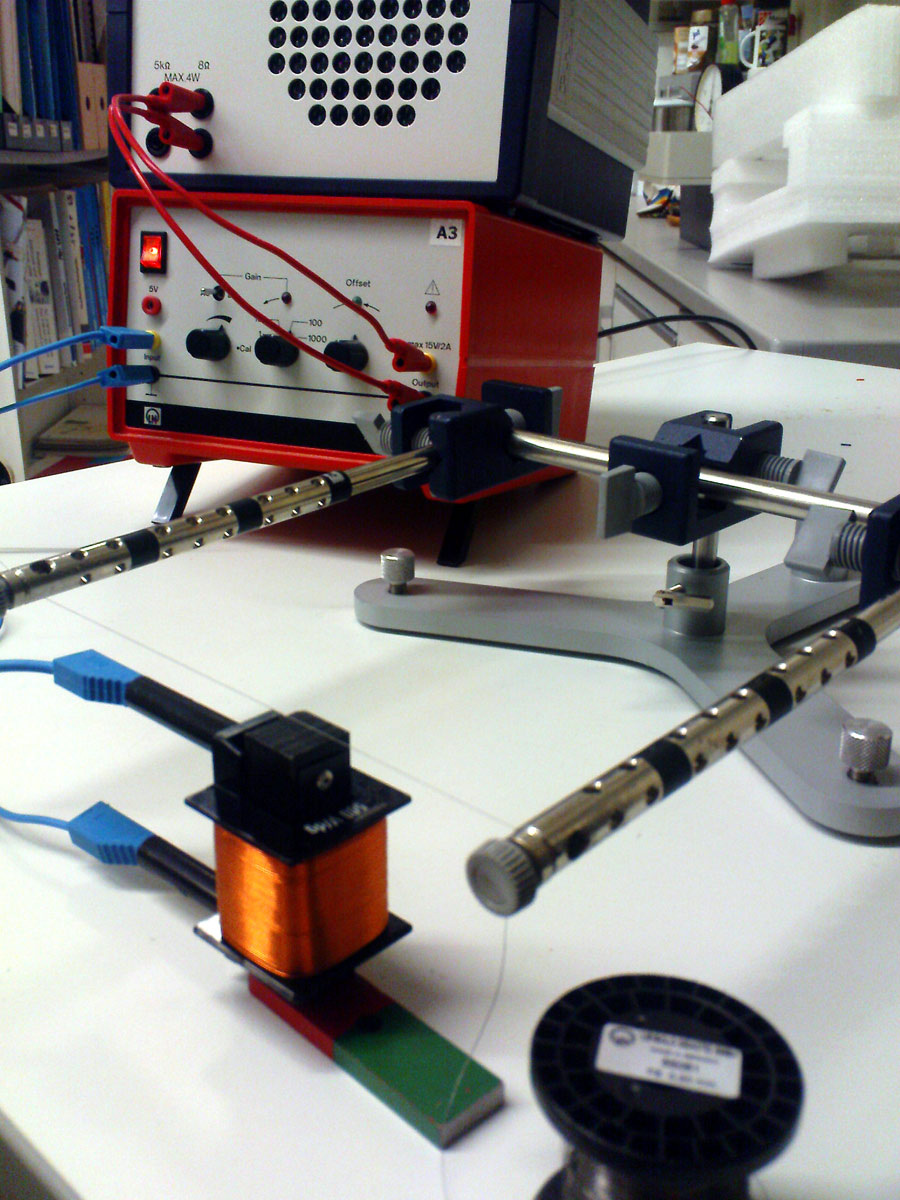

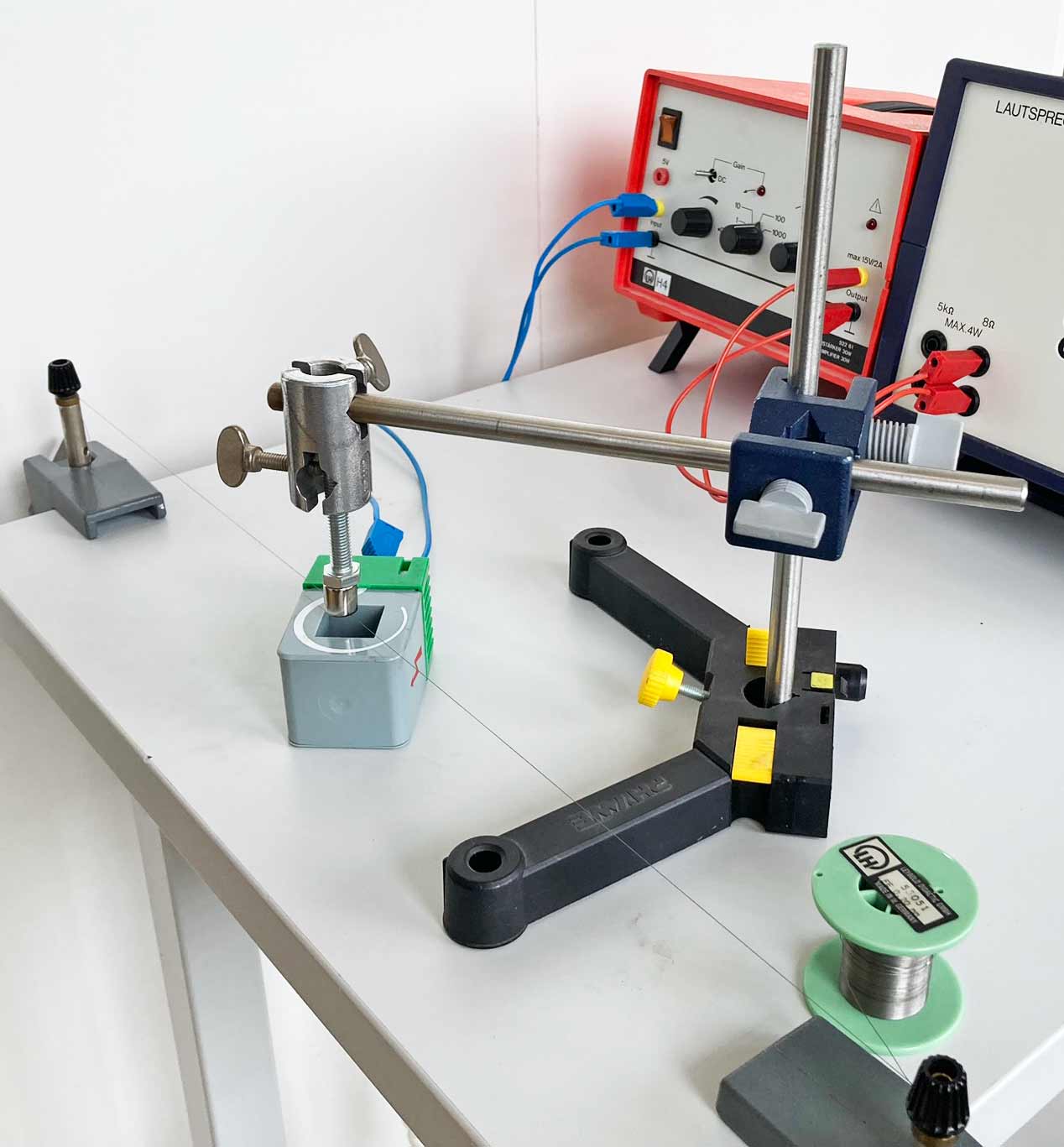

Aufbau im Überblick - Zum Vergrößern anklicken!
(zum Vergrößern anklicken!)



Material

  • Spule 500 (Leybold 59830)
  • Eisenkern (I-Kern)
  • Stabmagnet
  • Eisendraht, hier d=0,2 mm, Länge ca. 23 cm

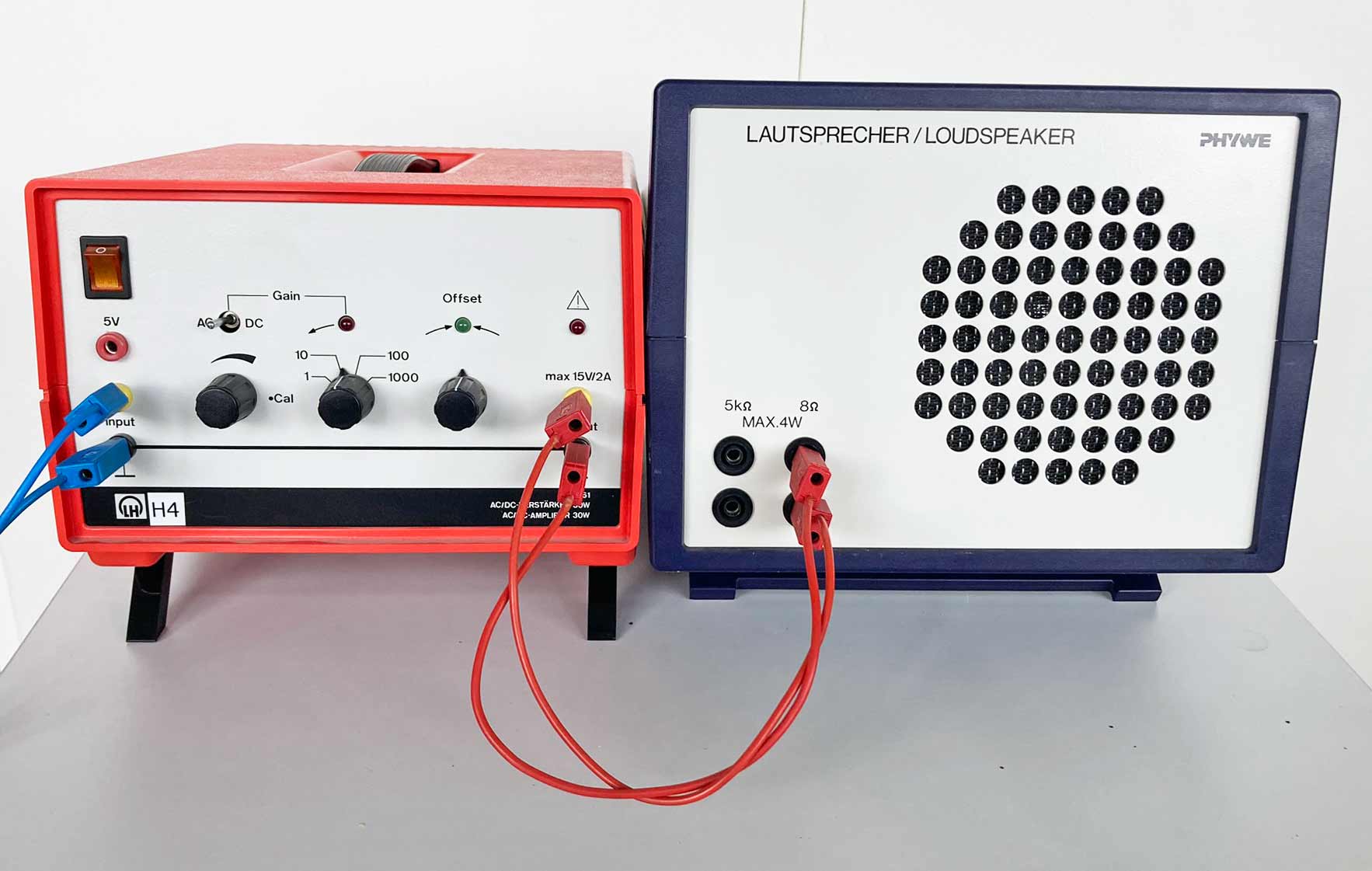

  • Lautsprecher (Phywe 13765-00)
  • Verstärker (Leybold AC/DC-Verstärker 30 W 52261)

Aufbau

  • Eisendraht stramm spannen, so dass beim Anzupfen kein deutlicher Ton mehr zu hören ist

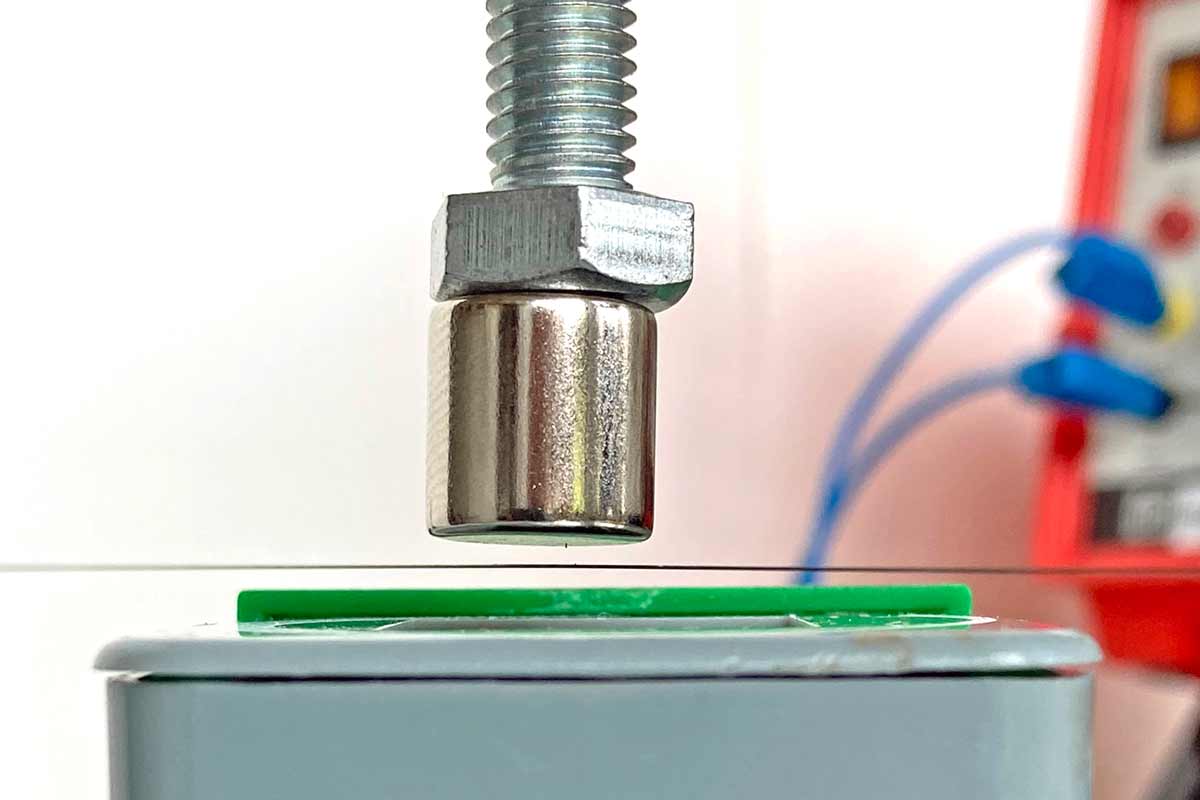

  • wenige mm über dem Eisenkern
  • Regler "Abschwächer" (links) ganz nach links (rechts = Cal.)
  • Verstärkungswahlschalter auf 100
  • Abschwächer soweit vermindern (nach rechts drehen), dass Übersteuer-LED (mitte) gerade nicht anspricht.



:
