Widerstand von Spule und Kondensator bei Wechselstrom.



Im Gleichstromkreis fließt durch einen Kondensator keine elektrische Ladung und keine elektrische Energie, sein Widerstand ist also unendlich hoch. Bei Wechselspannung wird er für elektrische Energie mit steigender Frequenz durchlässiger und im Stromkreis ist ein Wechselstrom I messbar. Entsprechend kann dem Kondensator ein Widerstand R = U I zugeordnet werden. Umgekehrt ist es bei einer Spule, deren Widerstand mit der Frequenz steigt.

Wechelstromwiderstand = Impedanz

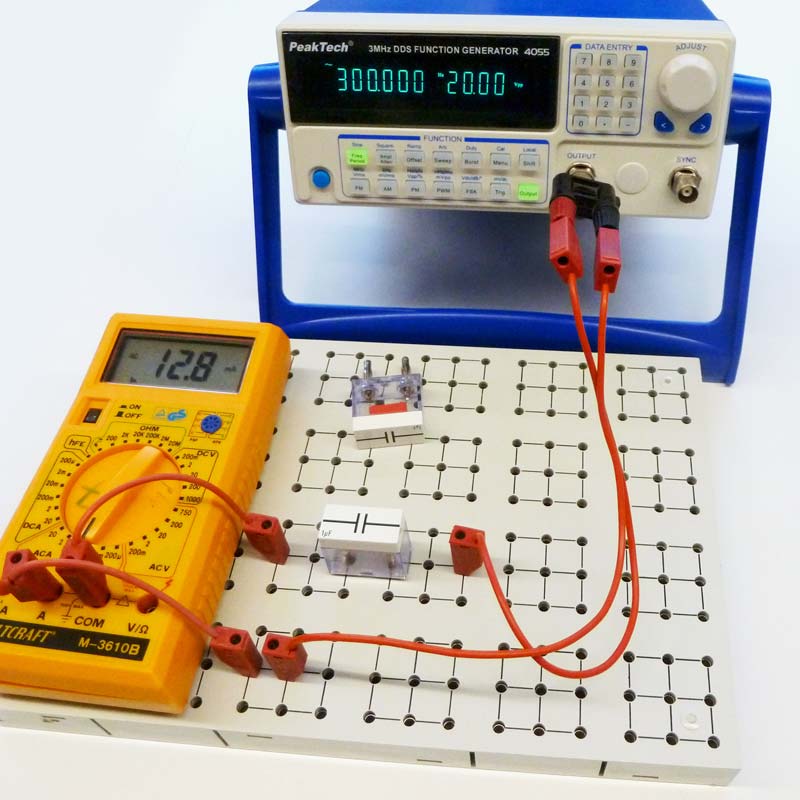

Funktionsgenerator Peaktech P 4055
Funktionsgenerator Peaktech 4055



Messwerte

U = 20 V, C = 1 µF
f in Hz 50 100 200 300 400 500 600
I im mA 2,1 4,2 8,4 12,8 17,0 21,1 25,2
R in kΩ 9,5 4,8 2,4 1,6 1,2 0,95 0,79
