Lichtgeschwindigkeitmessung mit dem Drehspiegel

Drehspiegelmethode, Foucault & Michelson



Inhalt

Experiment

Skizze des Versuchsaufbaus zur Lichtgeschwindigkeitsbestimmung

Gefalteter Aufbau, so dass knapp über 8m Versuchsstrecke (lange Fensterbank) reichen.

g1 8 m
g2 5 m (=f)
b1 3 m
b2 5,125 m
Linse f 5 m
zur Auswahl der Längen siehe hier

Das Schirmbild


ohne Drehung*
geringe Drehzahl
110 Hz**
220 Hz**
330 Hz**
440 Hz**
Bildschirm Elektronenbeugungsröhre

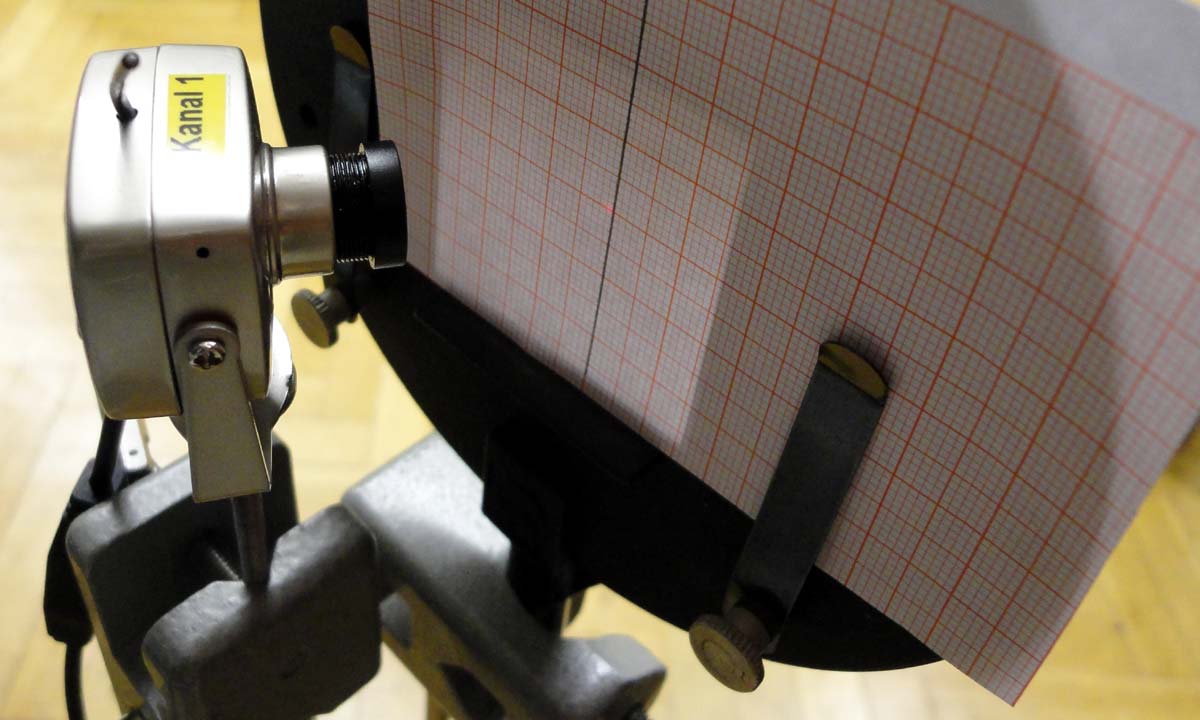

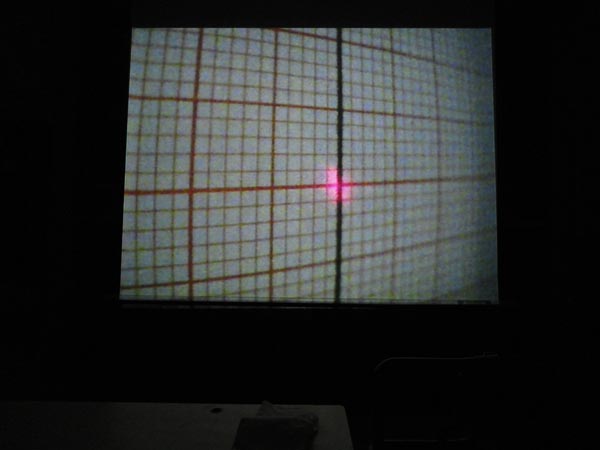

Schirmbild mit Minikamera aufgenommen und per Beamer projiziert.
*) bei beliebiger Spiegelposition erscheint in der Regel kein Lichtpunkt
**) Werte nicht gemessen. Sie dienen hier nur zur Illustration.

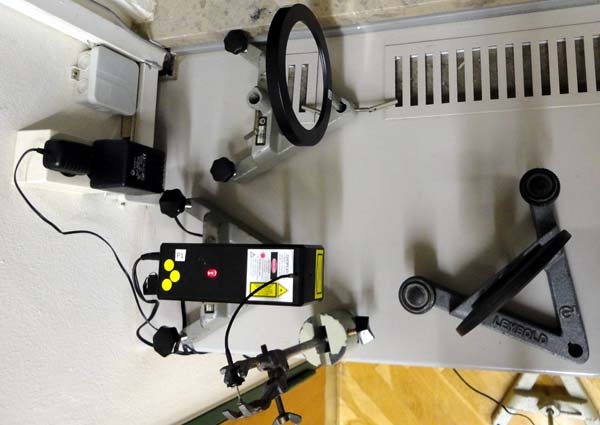

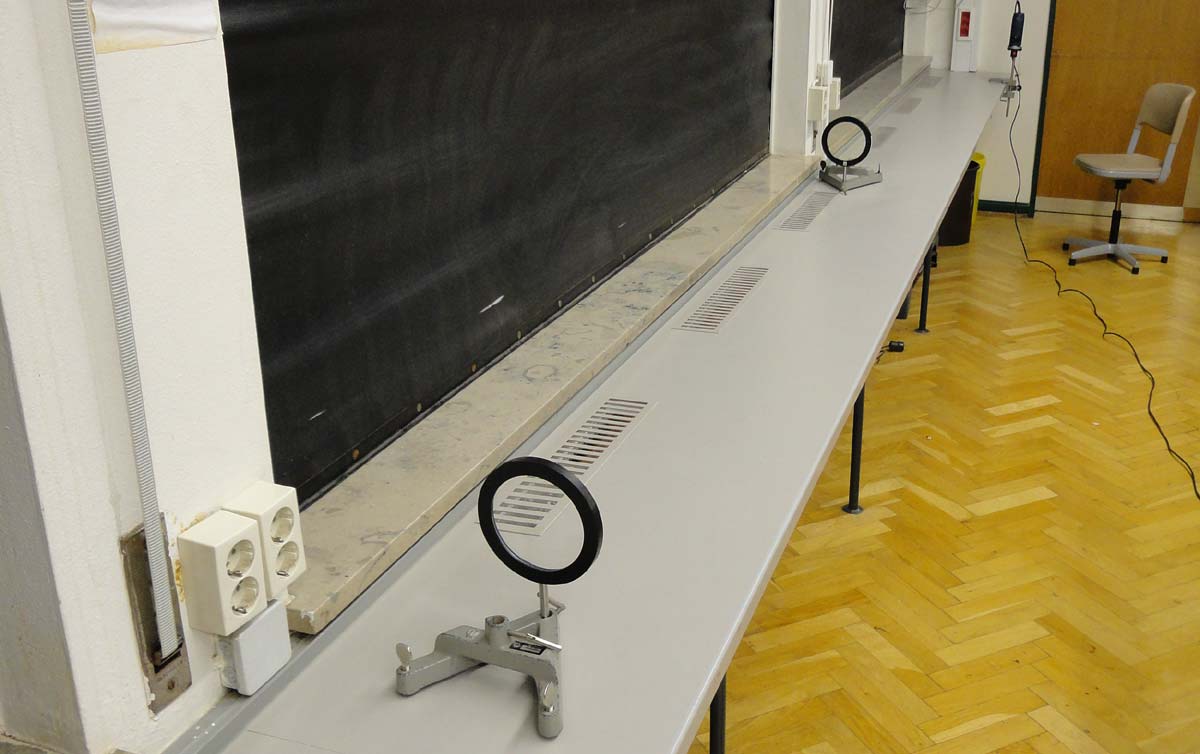

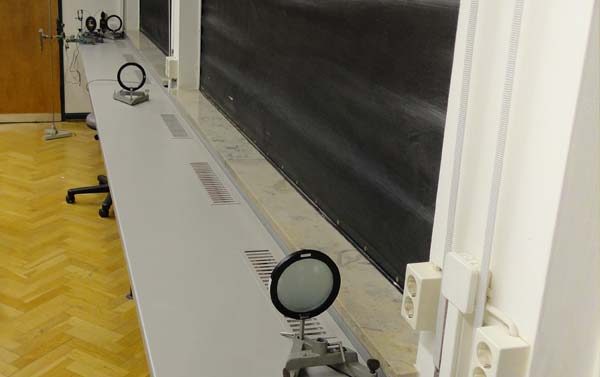

Versuchsaufbau

Aufbau
Aufbau
Aufbau
Über den Fotoauslöser wird das Graufilter aus dem Strahlengang gehalten um so die volle Leistung des Lasers (max. 1 mW) nutzen zu können
Aufbau



Justage

  1. Möglichkeit zur Komplettverdunkelung erleichtert Justage
  2. Laser so hoch platzieren, dass die Spiegel mittig getroffen werden können
  3. Drehspiegel fest(!) platzieren und Drehspiegel auf Laserposition ausrichten
  4. Laser so einrichten, dass der Laserstrahl auf den Drehspiegel trifft UND der reflektierte Strahl wieder zentral die Laseröffnung
  5. ersten Spiegel aufbauen und Drehspiegel so einstellen, dass Laserfleck mittig auf dem Spiegel erkennbar ist
  6. Linse in den Strahlengang einfügen und so justieren, dass a) Laserpunkt immer noch mittig auf Spiegel und b) Laserstrahl mittig durch die Linse geht
  7. ersten Spiegel so drehen, dass Strahl mittig auf Endspiegel reflektiert wird. Hier sollte der Strahl wieder punktförmig sein.
  8. Endspiegel so einstellen, dass Laserstrahl den bisherigen Weg genau zurück läuft (kontrollieren!)
  9. halbdurchlässigen Spiegel hinzufügen.
  10. Laserleistung erhöhen
  11. Fertig. (hoffentlich), Aufbauzeit ca. 1,5 Stunden

Geraete

Gerät Artikelnummer Hersteller Bemerkung
Laser     1mW
Drehspiegel 47640 Leybold ca. 1050 € inkl. MwSt.
Oberflächenspiegel 46320 Leybold 2x
Linse 5000 mm 46012 Leybold
Stativfuss 30002 Leybold 5x



Auswahl der Versuchsabmessungen

Die Auswahl der Längen unterliegt mehreren harten und weichen Kriterien.

  • Um ein gutes Ergebnis in Form eines Lichtpunktes zu erhalten, muss das Linsengesetz [[Eine MIMETEX-Formel - Sorry, Script fkt. nicht.]] eingehalten werden (g=g1+g2, b=b1+b2)
  • Die eigentliche Messstrecke 2·(g2+b1+b2) sollte möglichst lang sein (hier 2·13,25 m = 26,25 m)
  • Die Strecke g1 muss möglichst lang sein, um die Winkeländerung gut erkennen zu können
  • Die Sammlung bietet max. eine Linse f =5000m = 5m
  • Für lange Strecken g1 (> 8 m) weitet der Laserstrahl starkt auf und trifft nicht mehr in Gänze den Drehspiegel
  • Der zur Verfügung stehende Platz (lange Fensterbank) ist auf 8,5 m beschränkt
  • Ein kompakter Aufbau erleichtert die Justage ohne zweite Person



Messergebenisse

Die Lichtgeschwindigkeit c ergibt sich als c=Δs / Δt. Dabei ist die Messstrecke Δs = 2 ·(g2+b1+b2) = 26,25 m

Δt wird aus der Abweichung des Strahls vom genauen Zurücklauf zum Laser ermittelt. Eine Auslenkung des Laserpunkts um die Strecke x gehört zu einem Drehwinkel φ = x / g1, der wiederum aus einer Drehung des Spiegels um φ/2 resultiert. Für diese Drehung benötigt der Spiegel nach ω= φ/2 / Δt die Zeit Δt=φ/2/ω und das führt mit ω = 2 π f zu Δt= φ / (4π f) = x / (g1·4π f).

Insgesamt folgt also: c= 8 π f g1 (g2+b1+b2) / x.

Eine Messung zur Orientierung:

Eine Messung im August 2012 hat bei f ≈ 455 Hz eine Punktauslenkung x ergeben, die bei knapp unter 4 mm lag. Mit den anderen Werten des Versuchsaufbaus und x = 3,9 mm folgt daraus: c = 3,08 E 8 m/s.

Messung der Drehfrequenz des Spiegels mittels Arduino

Als Messgerät kann eine Arduino-Plattform verwendet werden.

Aufbau mit Oszi

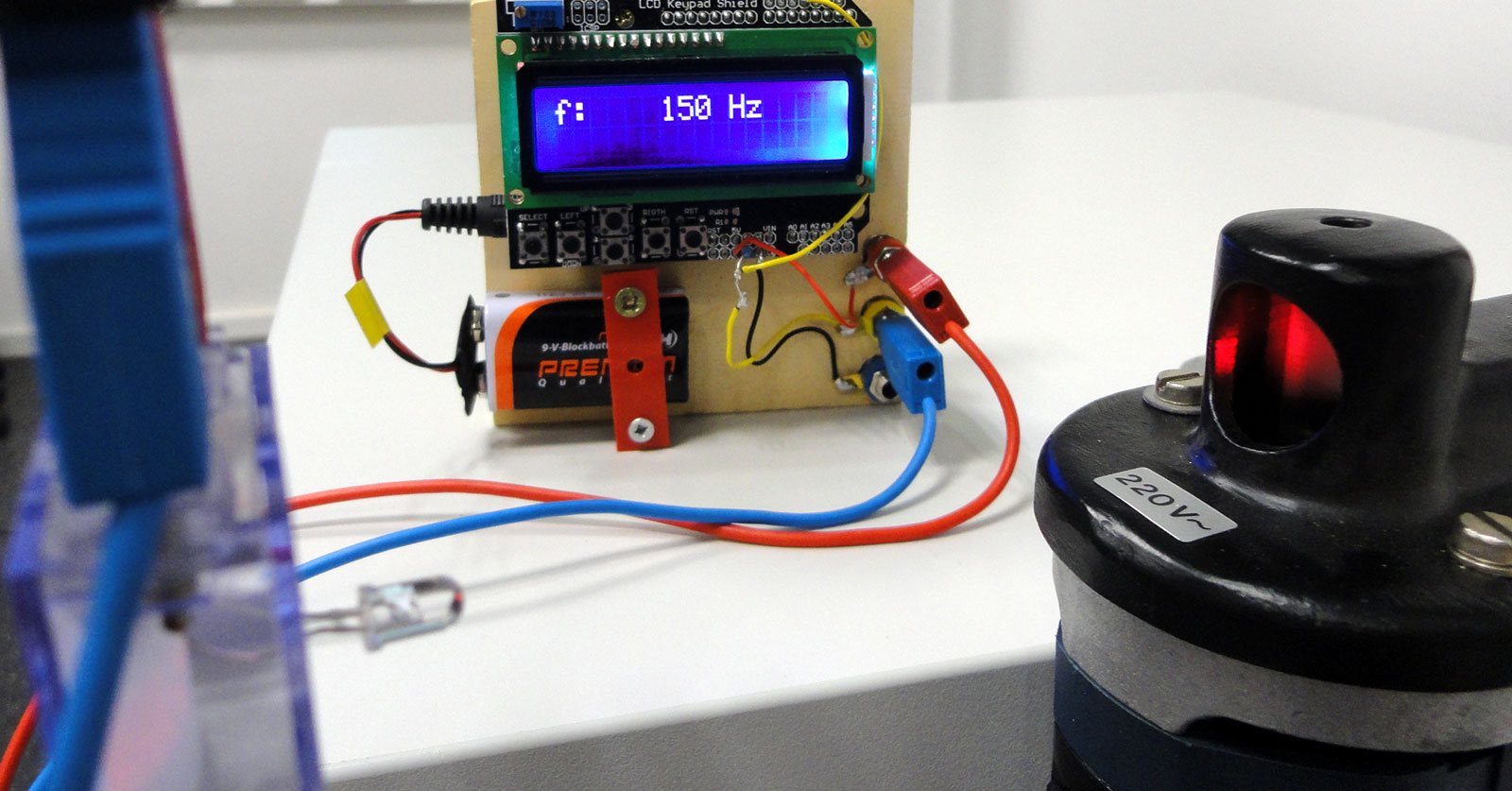

Arduino Duemilanove als Messgerät, links im Bild der Fototransistor, der an +5 V und einem Digital-Input angeschlossen ist.

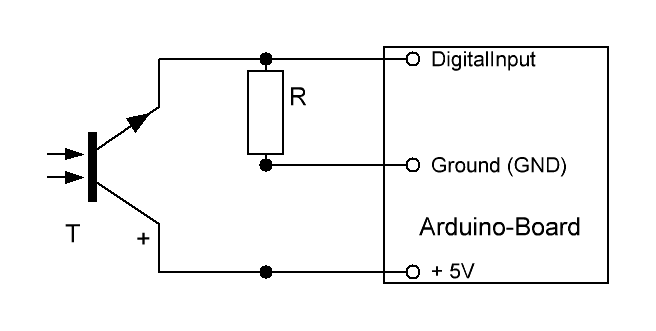

Schaltung
T: Fototransistor SFH 300 3/4; R: Widerstand ca.. 100 kΩ



Fototransistor SFH 300 3/4

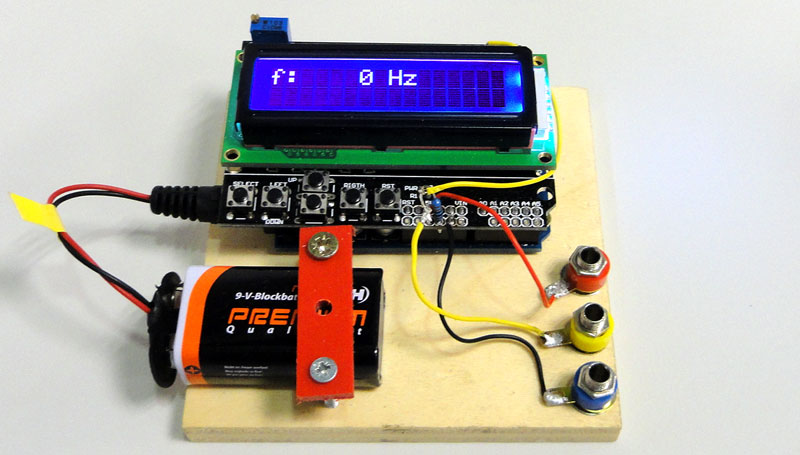

Arduino Duemilanove als Frequenzmessgerät. Versorgung über USB oder 6 .. 12V= möglich
Fototransistor SFH 300 3/4

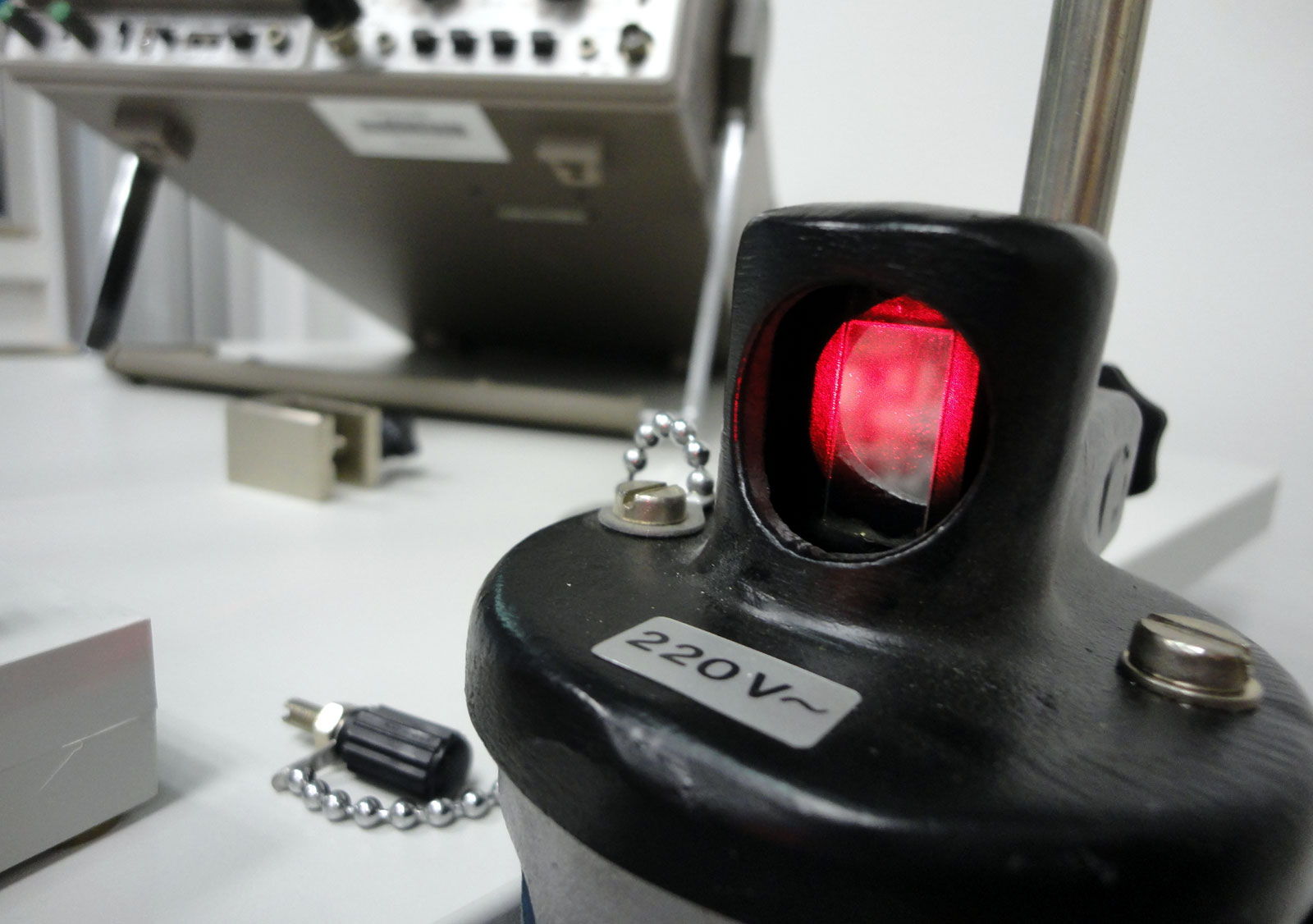

Strahl eines 1-mW-Lasers trifft aus ca. 8 m Entfernung auf den Drehspiegel und ist reichlich aufgeweitet.
Fototransistor SFH 300 3/4

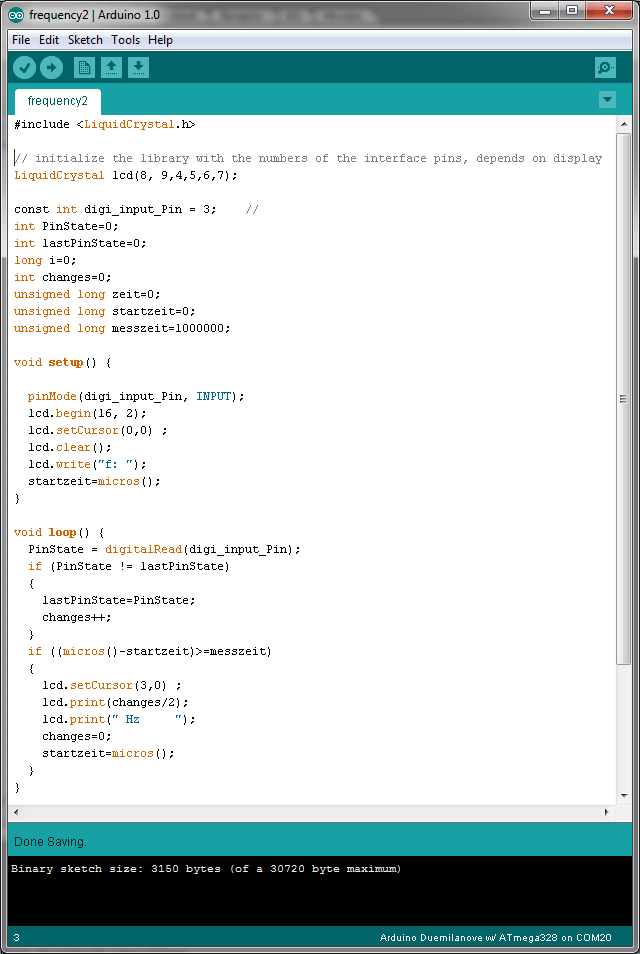

Programmcode
#include <LiquidCrystal.h>

// initialize the library with the numbers of the interface pins, depends on display
LiquidCrystal lcd(8, 9,4,5,6,7);

const int digi_input_Pin = 3; //
int PinState=0;
int lastPinState=0;
long i=0;
int changes=0;
unsigned long zeit=0;
unsigned long startzeit=0;
unsigned long messzeit=1000000;

void setup() {

pinMode(digi_input_Pin, INPUT);
lcd.begin(16, 2);
lcd.setCursor(0,0) ;
lcd.clear();
lcd.write("f: ");
startzeit=micros();
}

void loop() {
PinState = digitalRead(digi_input_Pin);
if (PinState != lastPinState)
{
lastPinState=PinState;
changes++;
}
if ((micros()-startzeit)>=messzeit)
{
lcd.setCursor(3,0) ;
lcd.print(changes/2);
lcd.print(" Hz ");
changes=0;
startzeit=micros();
}
}



Messung der Drehfrequenz des Spiegels mittels Oszilloskop oder Cassy

Die Frequenz des Drehspiegels lässt sich mit Hilfe eines Fototransistors bestimmen. In der folgenden Schaltung fällt bei Bestrahlung des Transistors die Spannung über dem Widerstand R (hier: 4 kΩ) ab und ansonsten im Wesentlichen über dem Fototransistor. Das Spannungssignal kann mit Hilfes eines Oszilloskops sichtbar gemacht oder direkt zur Ansteuerung eines Zählers verwendet werden.

Versuchsaufbau

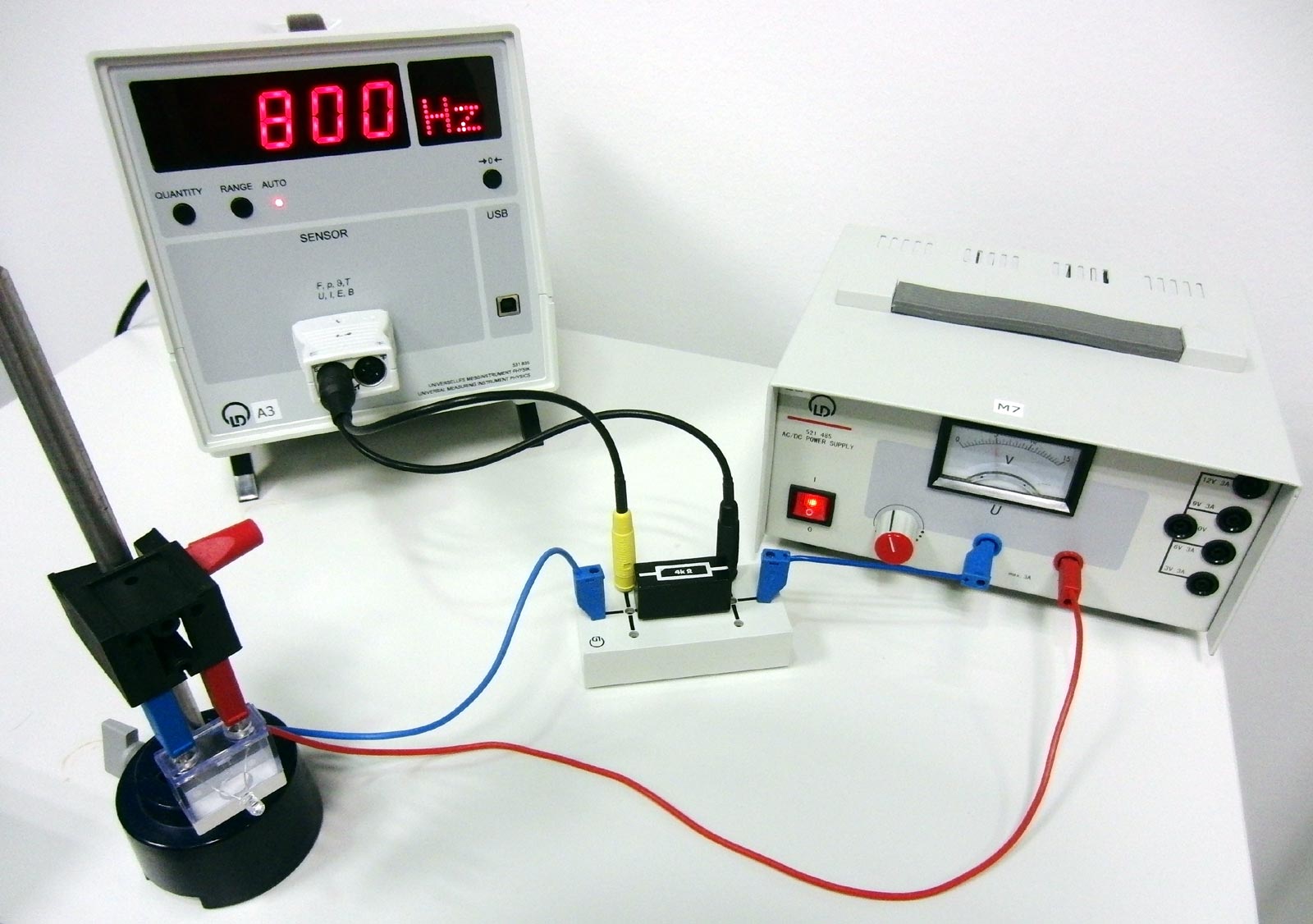

Messung der Umdrehungsfrequenz: der Laserstrahl trifft 2x pro Umdrehung auf den Fototransistor SFH 300 3/4 im STE-Gehäuse. Der Anschluss des UMI-P / Timer-S erfolgt über einen Adapter.

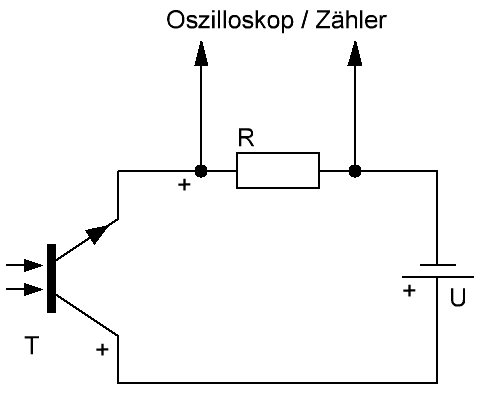

Schaltung
T: Fototransistor SFH 300 3/4; R: Widerstand 4 kΩ .. 10 kΩ , U = 5 V.
Anschluss des Fototransitors an Cassy-Timer: + an Pin 1, - an Pin 4 oder 5 der 6-poligen Schnittstelle.
Fototransistor SFH 300 3/4

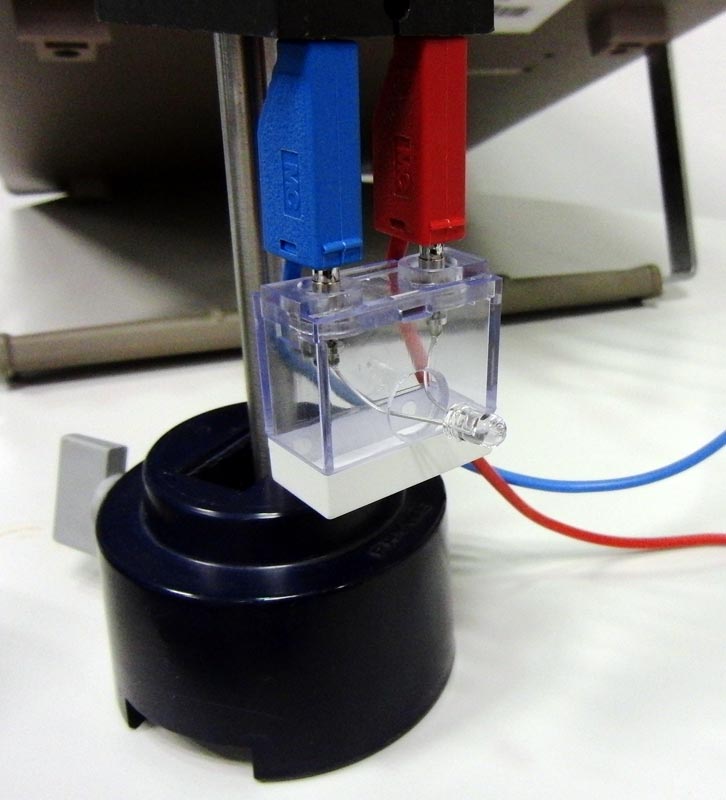

Fototransistor SFH 300 3/4 im STE-Leergehäuse

Aufbau mit Oszi

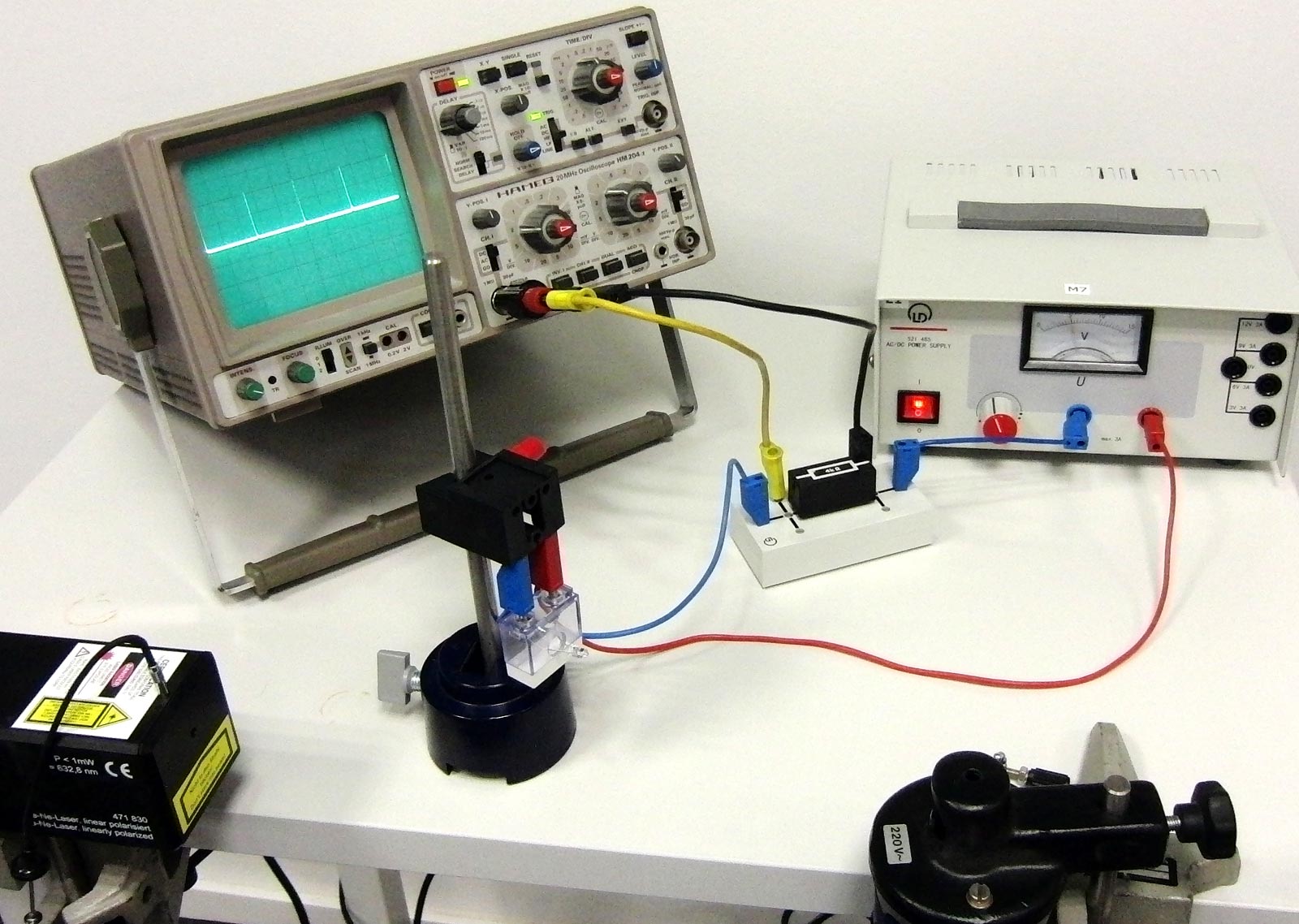

Aufbau mit Oszilloskop, rechts unten der Drehspiegel

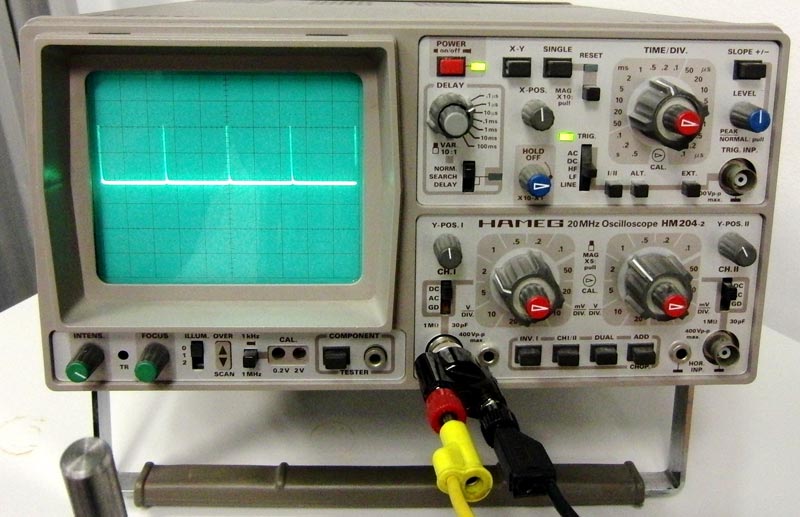

Oszilloskop
Oszilloskop
