Intensitätsverlauf hinter Mehrfachspalten

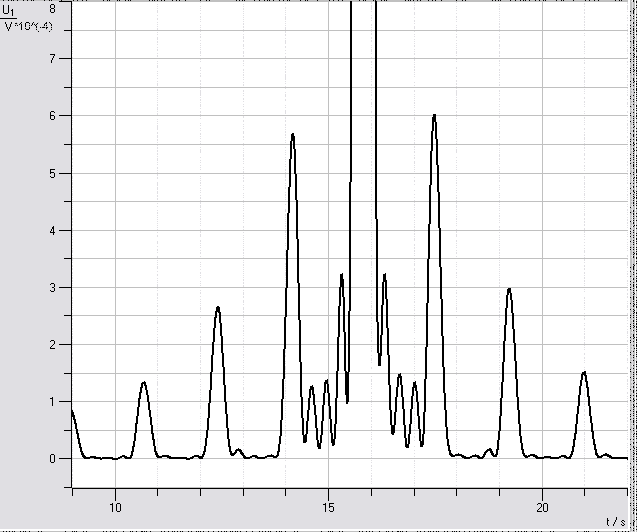

Ziel dieses Versuchs ist die Aufnahme der Intensitätsverteilung von Laserlicht (HeNe 633 nm) hinter Mehrfachspalten.

Geräte u. Daten

  • Linse 5 mm
  • Linse 50 mm
  • Mehrfachspalte (2, 3,4,5; Leybold 46986 , Spaltbreite 0,2 mm, Spaltabstand 0,25 mm)
  • Fotozelle 57862 zur Aufnahme der Lichtintensität; mit schwarzem Fotokarton Lichteintritt auf Spalt der Breite (ca.) 1 mm beschränkt
  • Fotozelle auf x-y-Schreiber montiert, der hier nur zum Abfahren des Interferenzmusters dient
  • Messverstärker Faktor 1.000 oder 10.000
  • Cassy mit UIP-Sensor (µV-Sensor)
  • Messstrecke 6,80m -> evtl. Spiegel zur Strahlumlenkung nötig

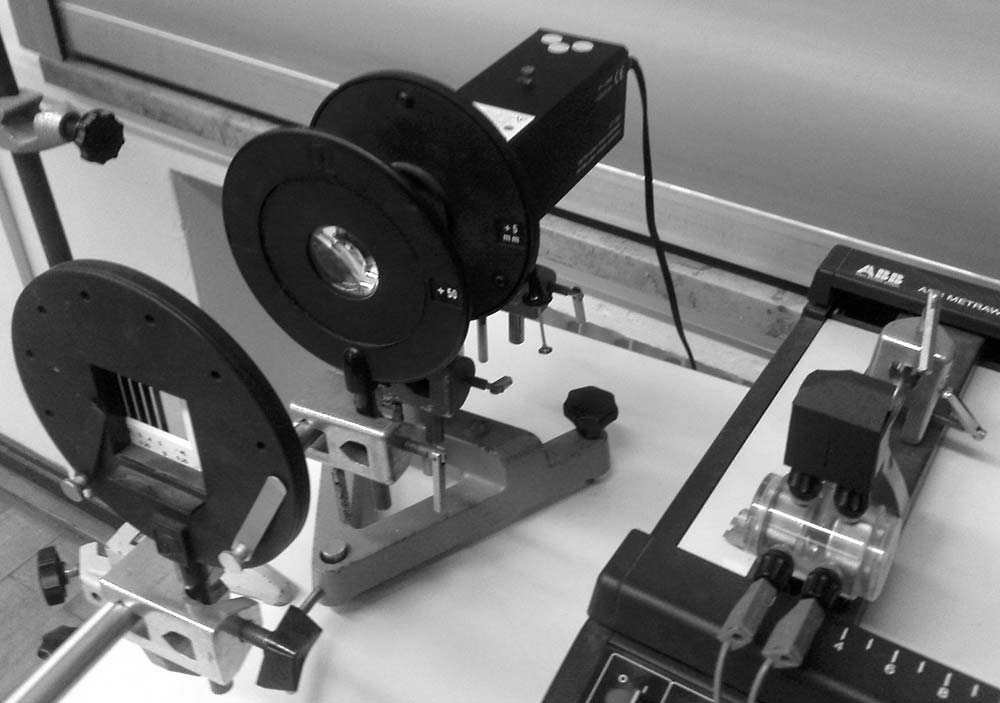

Laser, Linsen, Mehrfachspalten

Justage: Linse 5 mm kann direkt vor den Laser. Linse 50mm so justieren, dass (ohne Gitter) ein scharfer Laserpunkt auf den Spalt der Fotozelle trifft.

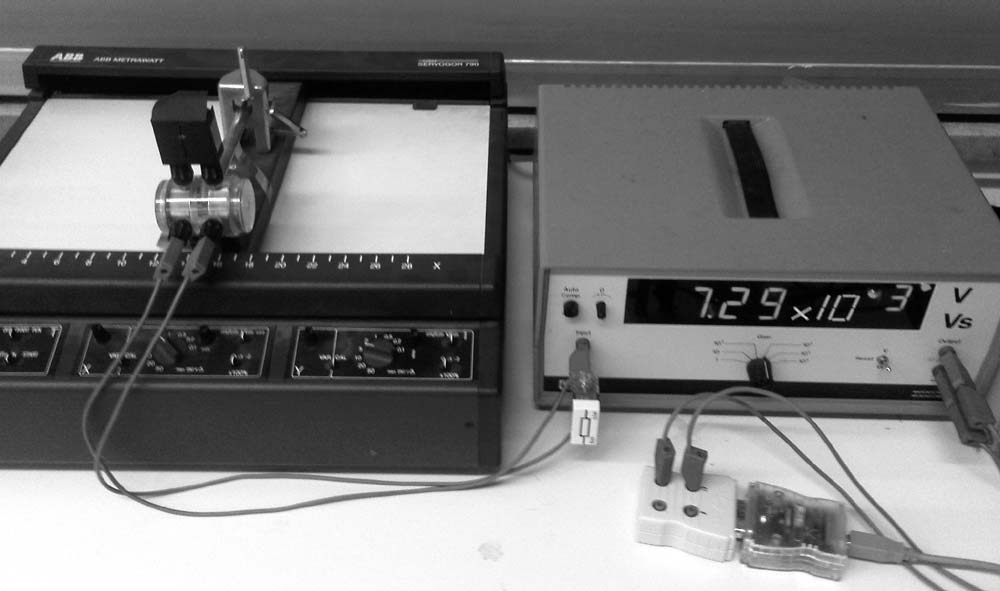

Fotozelle und Messverstärker

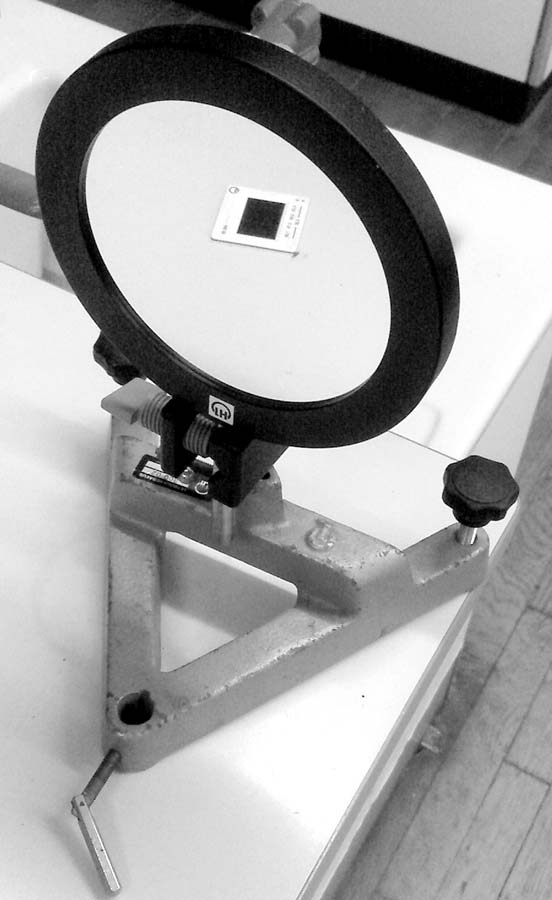

Umlenkspiegel
