Emission von α-/β-/γ-Strahlung in ein Magnetfeld

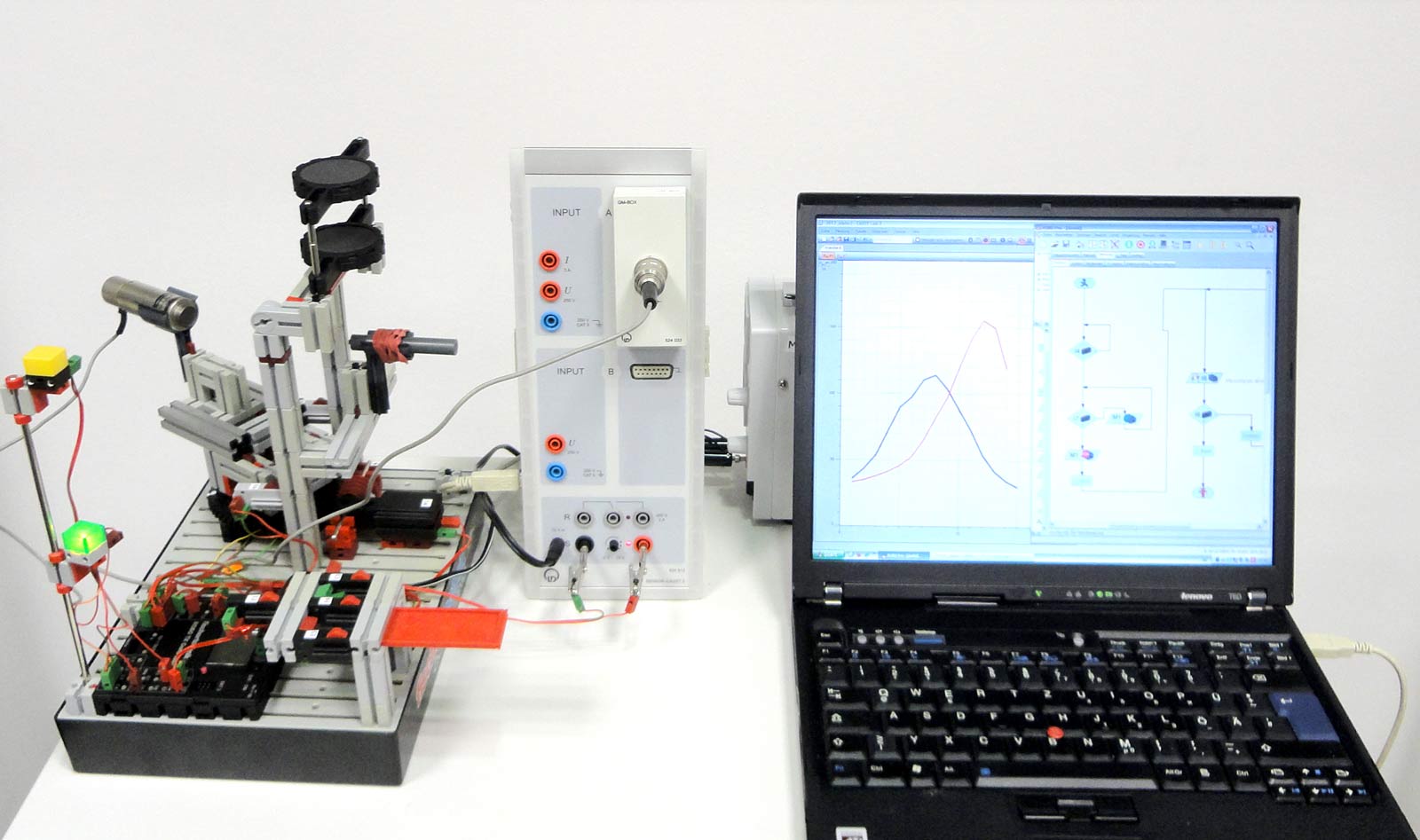

Versuchsaufbau zur Aufnahme eines Winkel-Spektrums von α-, β- und γ-Strahlung mit und ohne Magnetfeld.

Das GM-Zählrohr links im Bild wird mittels Fischertechnik-Aparatur im Halbkreis (ca. 160°) vor dem Strahler (Ra226) vorbeigeschwenkt. Bei Aufnahme eines Messwerts mit Cassy signalisiert ein Spannungswechsel (on/off) der Spannungsquelle (Formel: "odd n") dem Fischertechnik-Kontroller, das Zählrohr weiterzuschwenken.

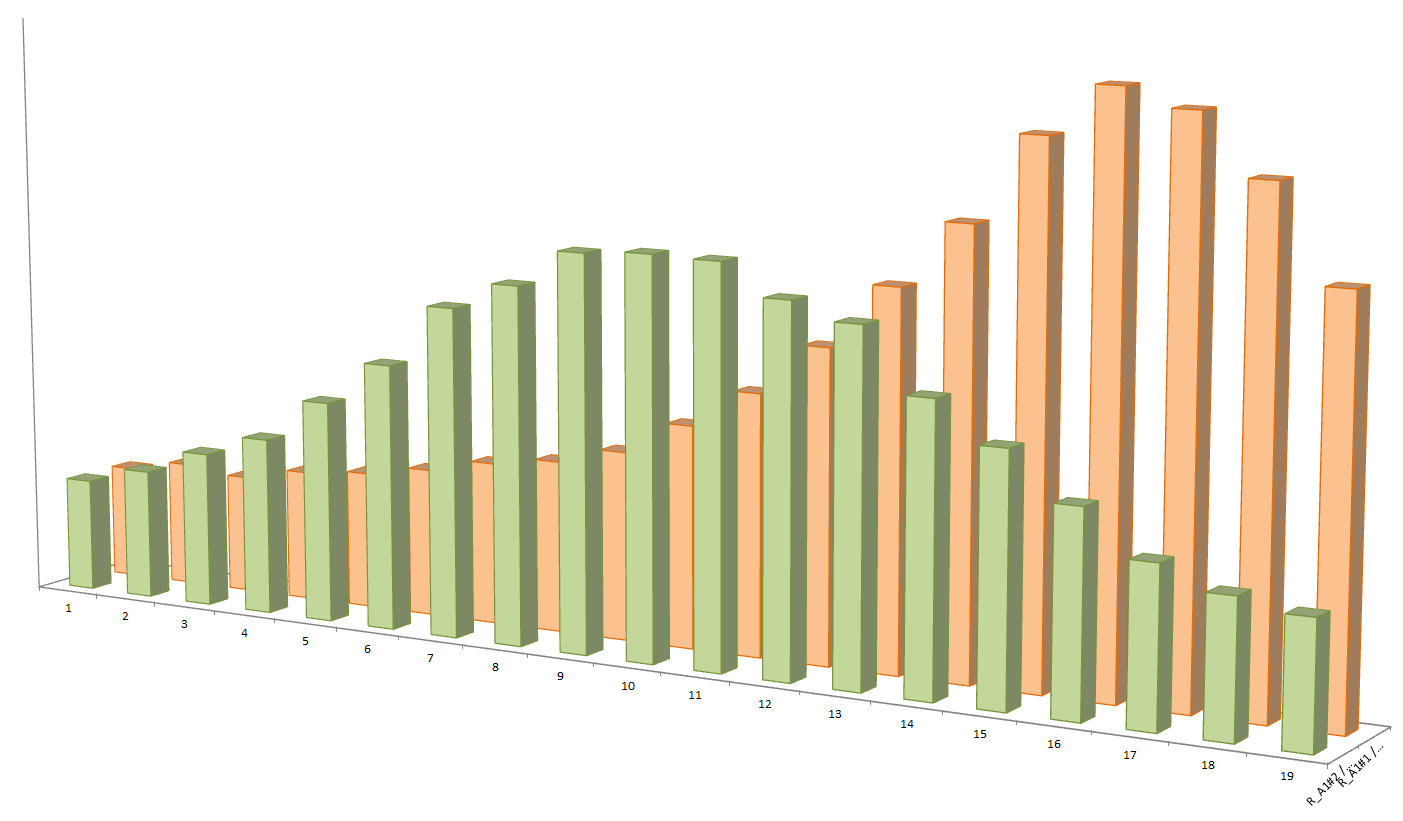

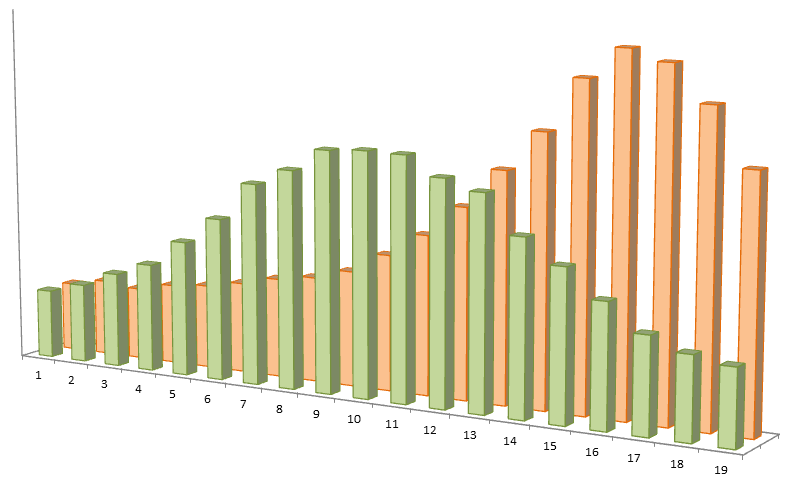

Das Zählrohr wird in 19 Schritten um ca. 160° geschwenkt. Die grünen Säulen zeigen die Zählrate ohne Magnetfeld, die andere Messreihe wurde mit Magneten im Strahlgang aufgenommen. Die Verschiebung des Schwerpunkts resultiert aus der Ablenkung des β-Anteils in der Strahlung. Der Einfluss des Magnetfeldes auf die α-Objekte ist nicht/kaum wahrnehmbar.




Cassy-Lab-2

Cassy-Datei, Typ CassyLab 2.x

alpha3_2012.labx

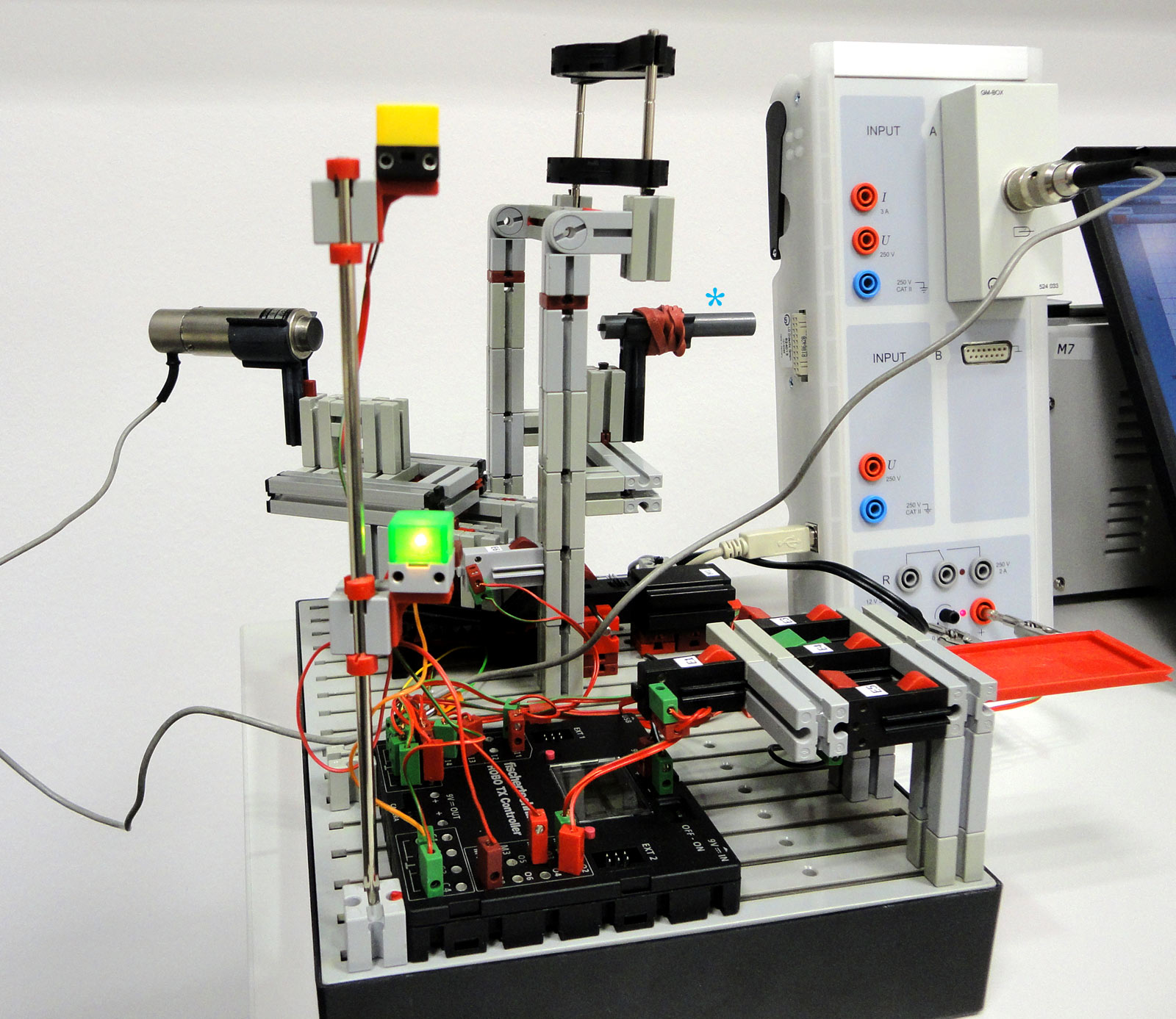

Das hellblaue Sternchen * kennzeichnet die Strahler-Attrappe, die Magnete sind nach oben geschwenkt (was allerdings die Messwerte gegenüber einer völligen Entfernung verfälscht)

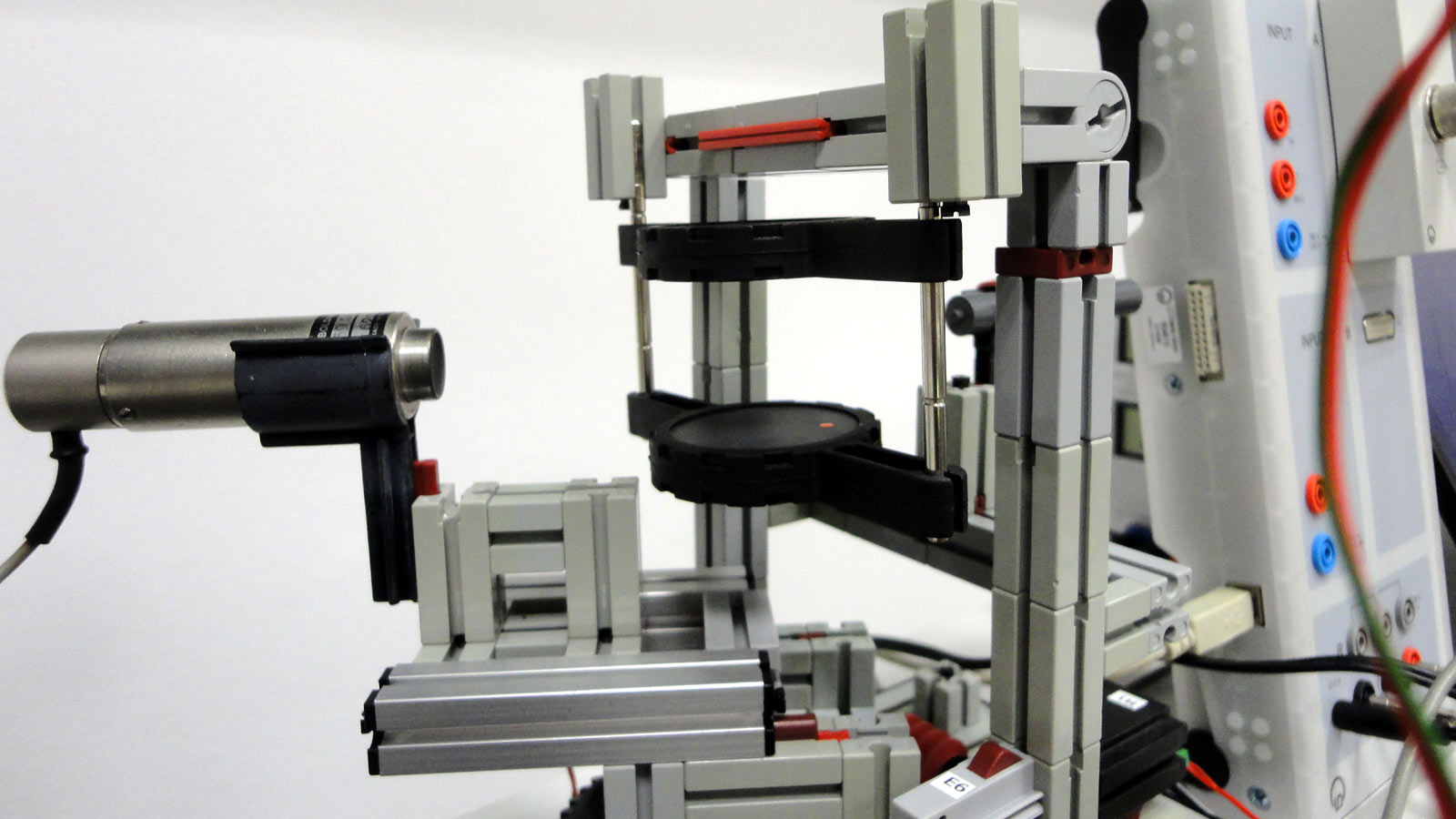

Heruntergeklappe Magnete, Zählrohr in Startposition

Geräte

Gerät Firma Artikelnummer
Sensor-Cassy(2) Leybold 524010 oder 524013
GM-Box Leybold 524033
GM-Zählrohr Leybold 55901
ROBO TX Controller Fischertechnik 500995
