Phywe Cobra4-Interfacesystem

Gehäuse öffnen

Vorweg: es ist nicht vogesehen, dass das Gehäuse geöffnet wird.

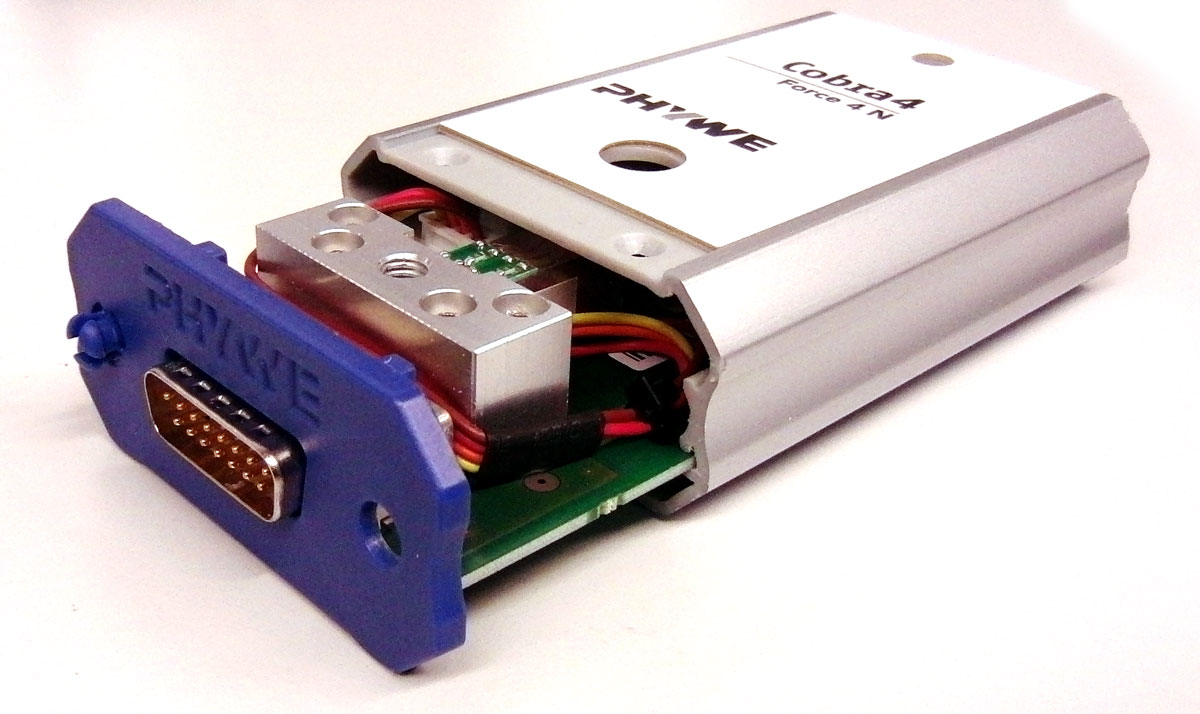

Die blaue Endkappe rechts auf dem Sensor ist festgeklebt. Sie zu lösen ist zwecklos, da die zum Vorschein kommene Platine am anderen blauen Seitenteil (dem mit dem Sub-D-Anschluss) befestigt ist.

Dieses Seitenteil wird von 4 Schrauben gehalten, die sich unter den Decken- und Boden-Klebeschildern befinden.

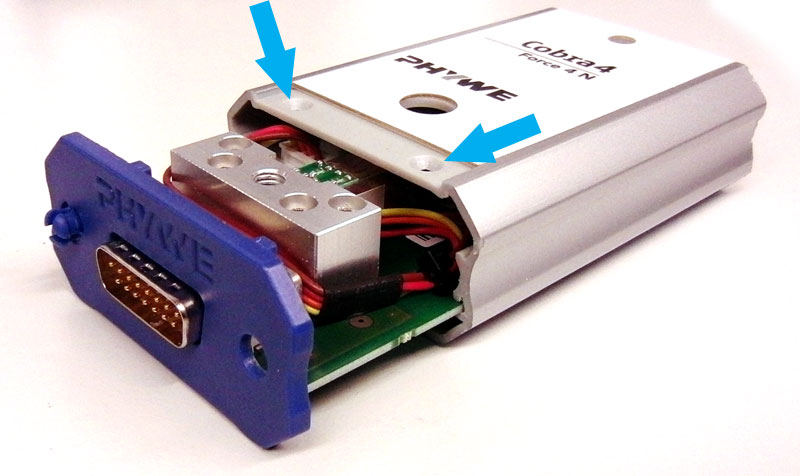

Bei beiden Schrauben im Deckel sind unter dem Klebeschild, welches hier verkürzt wurde, versteckt. Ebenso gibt es zwei Schrabuen im Boden.

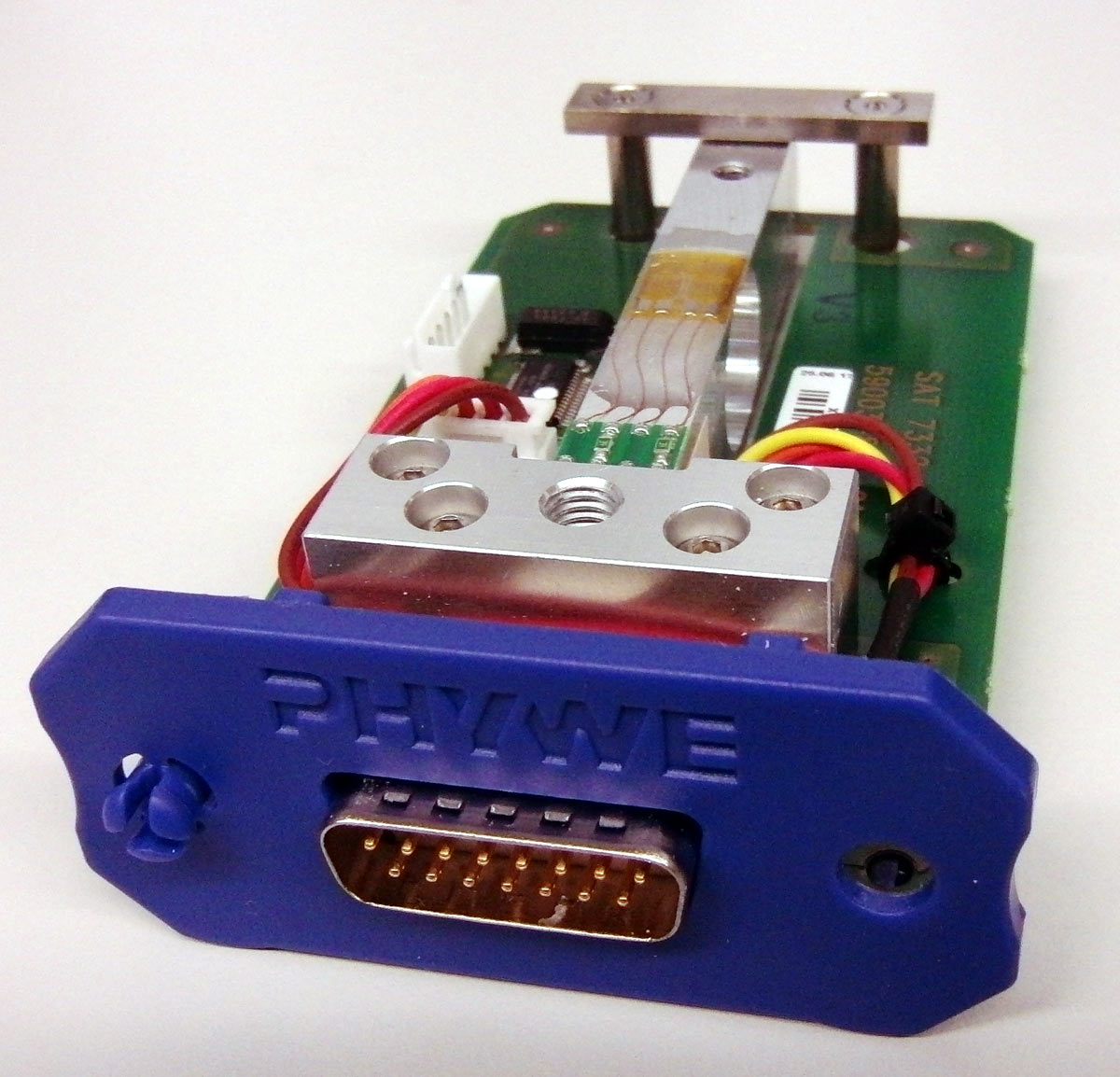

Das blaue Seitenteil ist an der Platine eingehakt und kann nun, nach der Entnahme aus dem Gehäuse, abgenommen werden.
