Cassy-Timer-Adapter

Das Cassy-Interface stellt über die 15-polige Schnittstelle immer 2 Timer bereitstellt, die über einen einfachen Adapter nutzbar sind.

Zeitenkiste mit 2 angeschlossenen Lichtschranken

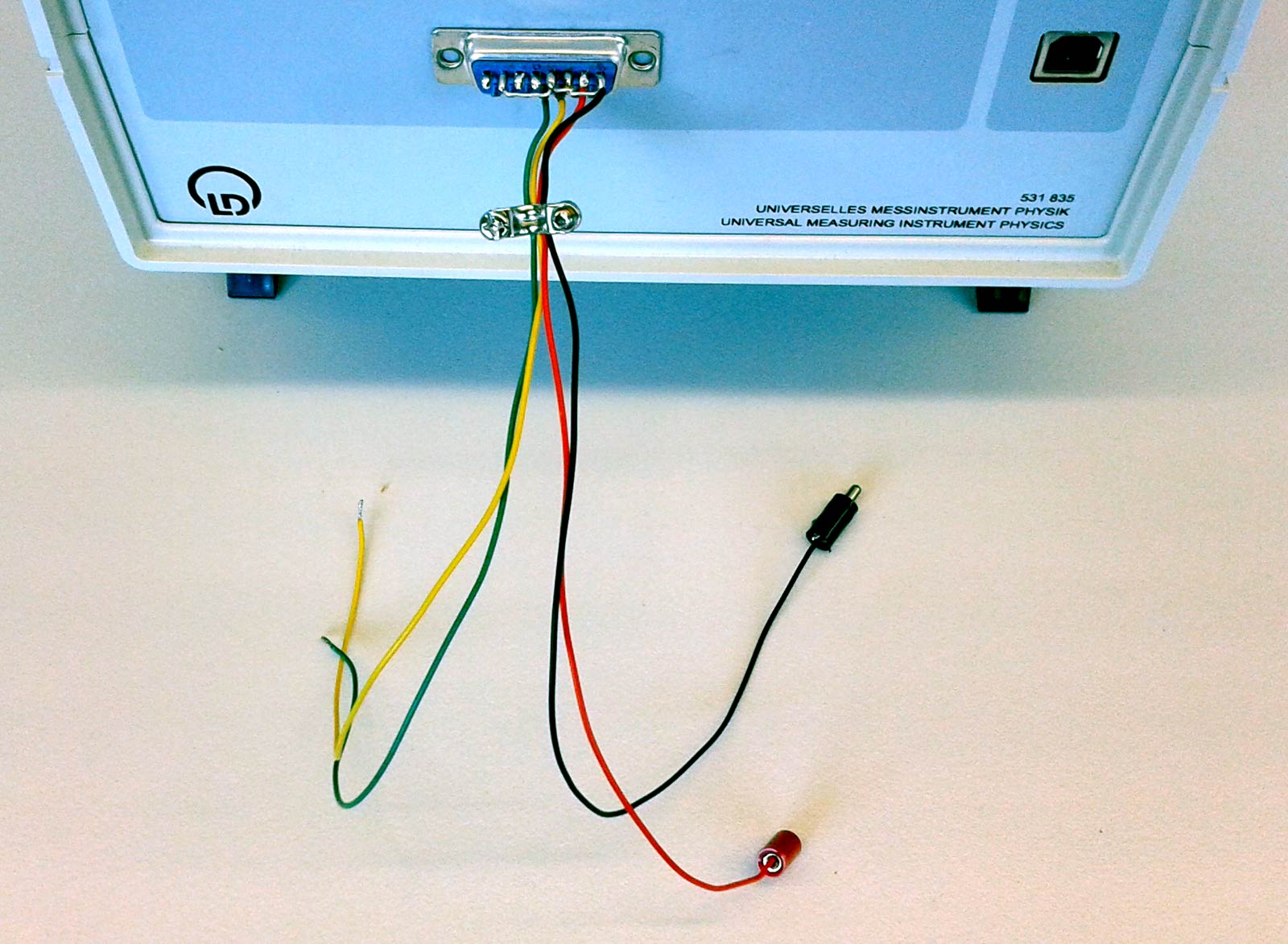

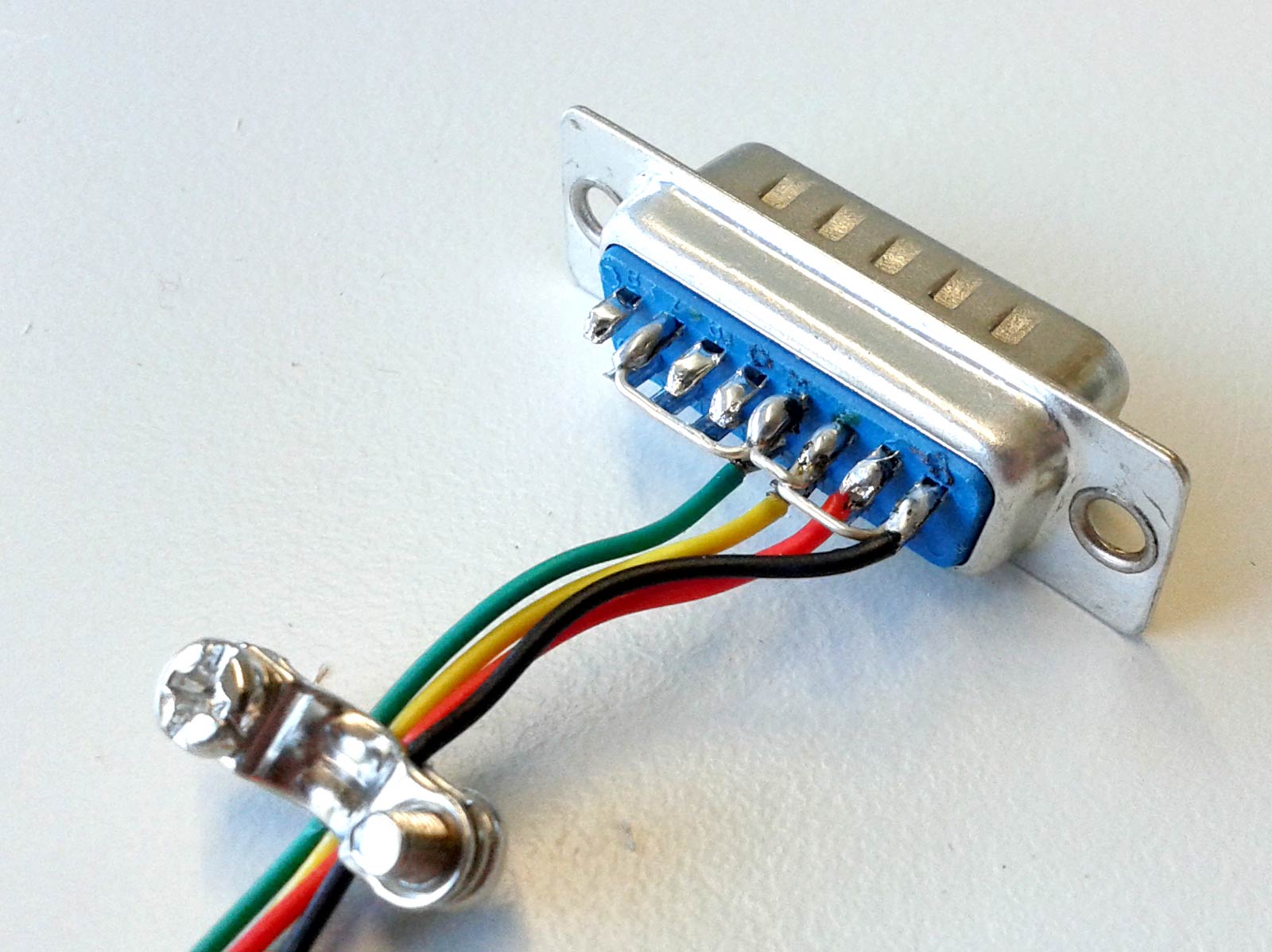

Adapter für 2 Timer, der als "Timer S" erkannt wird. Das gelbe Kabel gehört zum Timer E, das grüne zum Timer F. Rot = 12 V, schwarz = GND



Zeitenkiste mit 2 angeschlossenen Lichtschranken

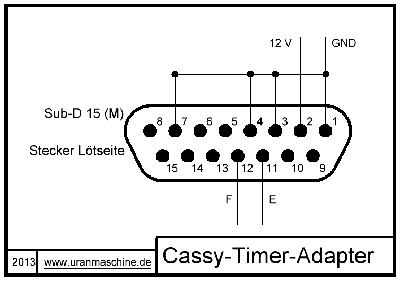

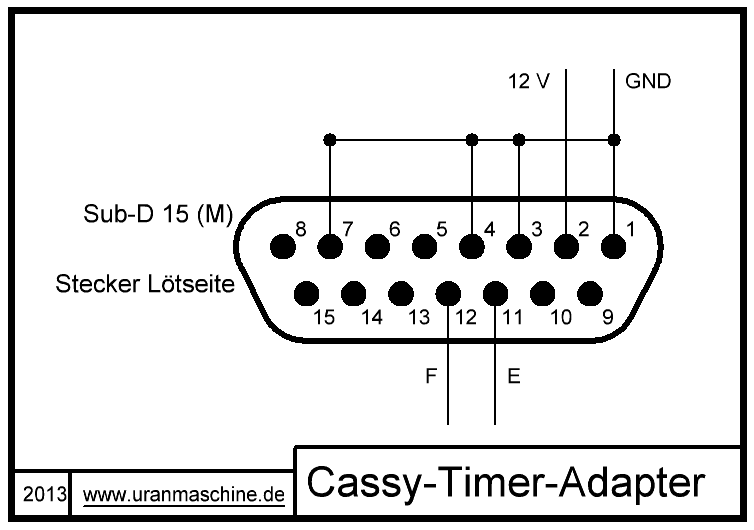

Schaltzeichnung. Der Adapter ist ähnlich zur Zeitenkiste
.



Zeitenkiste mit 2 angeschlossenen Lichtschranken
Schnittstelle
