Aufbauten in Kombination mit Fischertechnik

Fischertechnikbausteine können das vorhandene Stativmaterial gut ergänzen - insbesondere weil die Schlitze in den Bausteinen 4-mm-Stecker gut aufnehmen. Dazu einige Beispiele.



FT-Wagen zur Aufnahme von Stativstangen

Mit Hilfe des Muffenblocks (Leybold 30125) lässt sich eine Verbindung zwischen üblichem Stativmaterial und Fischertechnik herstellen. Der hier gezeigte Wagen findet im Versuch zur Ultraschallinterferenz Verwendung.

Fischertechnik-Wagen

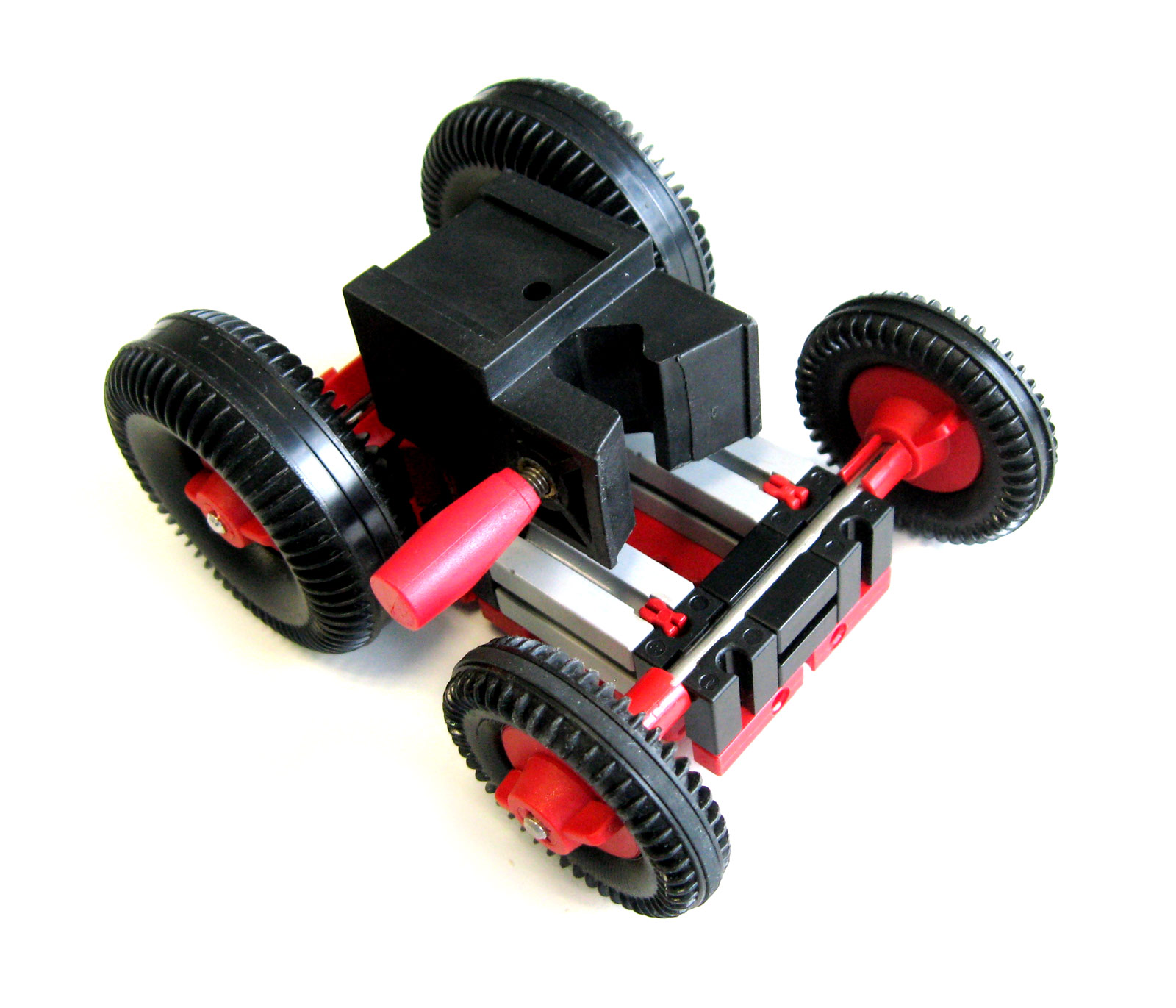

der Muffenblock nimmt Stativstangen bis 10 mm Durchmesser auf
Fischertechnik-Wagen

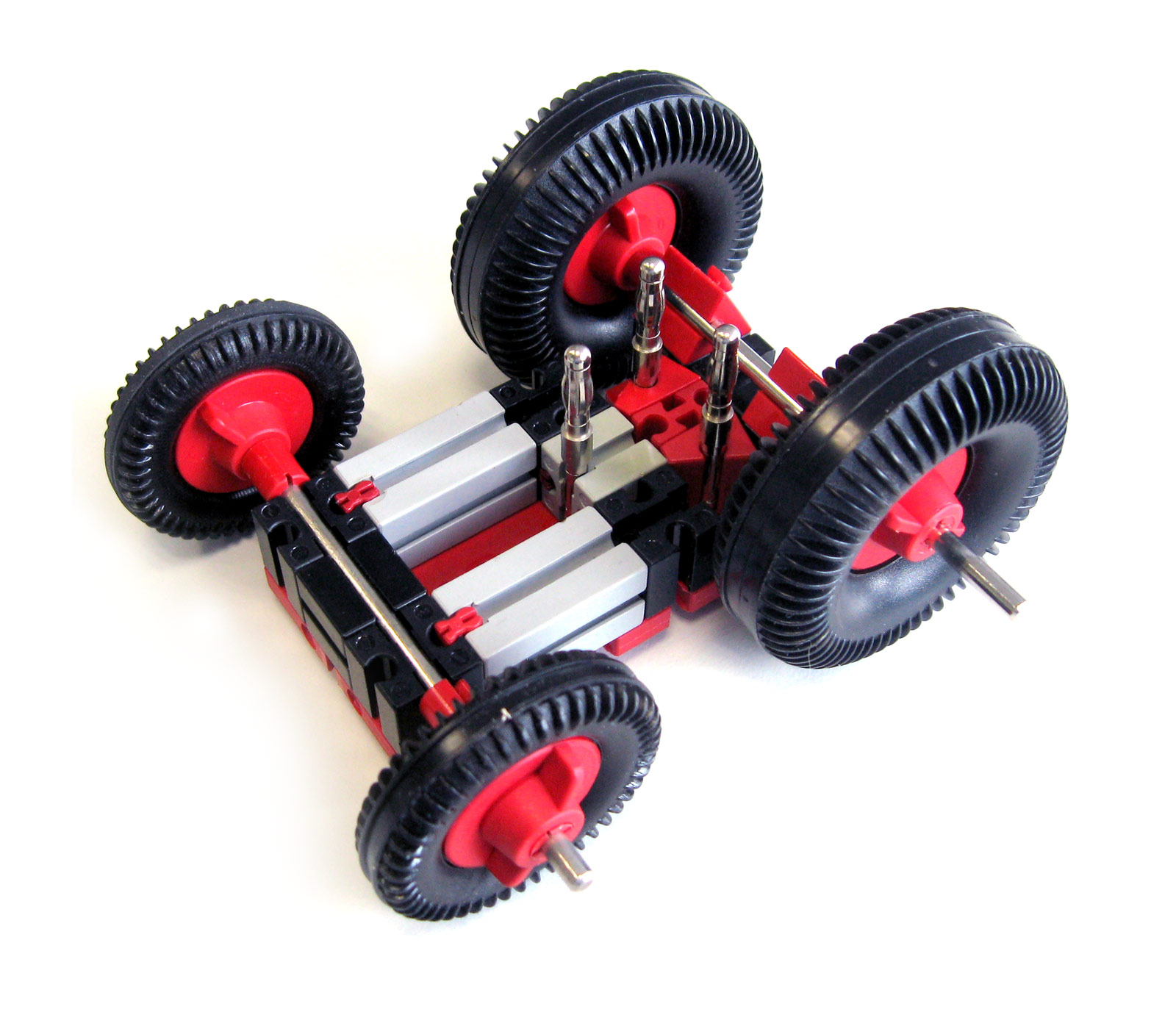

Die Achsen von Fischertechnik haben einen Durchmesser von 4 mm - und daher passen auch klassische 4-mm-Stecker, in in Form der Kupplungsstecker Leybold (34089)
Fischertechnik-Wagen
Rückansicht



Lineartisch

Lineartisch

Adapter für Optik-Schiene / Fahrbahn

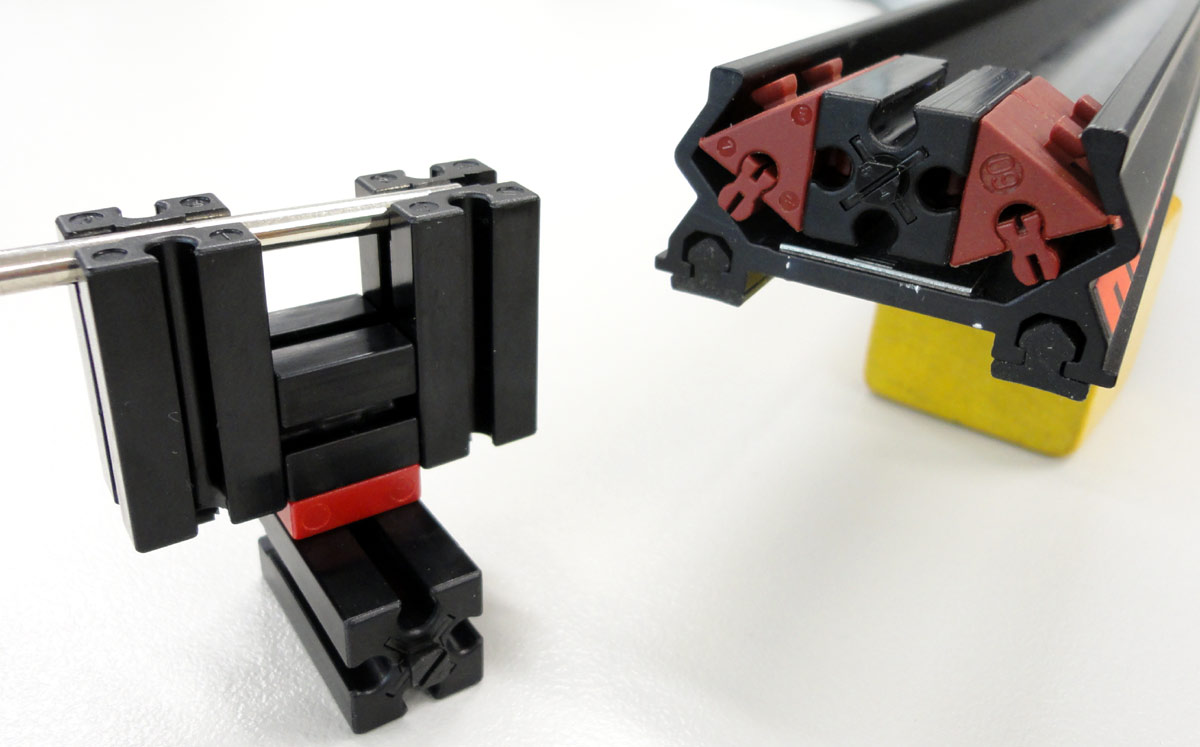

Leybolds Optikschiene 46081 dient gleichzeit als Fahrbahn. Zum Anbau eigener Objekte (Schalter, Lichtschranke) wird ein Adapterstück in die Schiene eingeschoben (rechts im Bild).

Fischertechnik-Adapter

Adapter für die Optik-Schiene, rechts im Bild

Im Einsatz befindet sich der Adapter z.B. hier: Untersuchung einer glm beschl. Bewegung.

Fischertechnik-Adapter

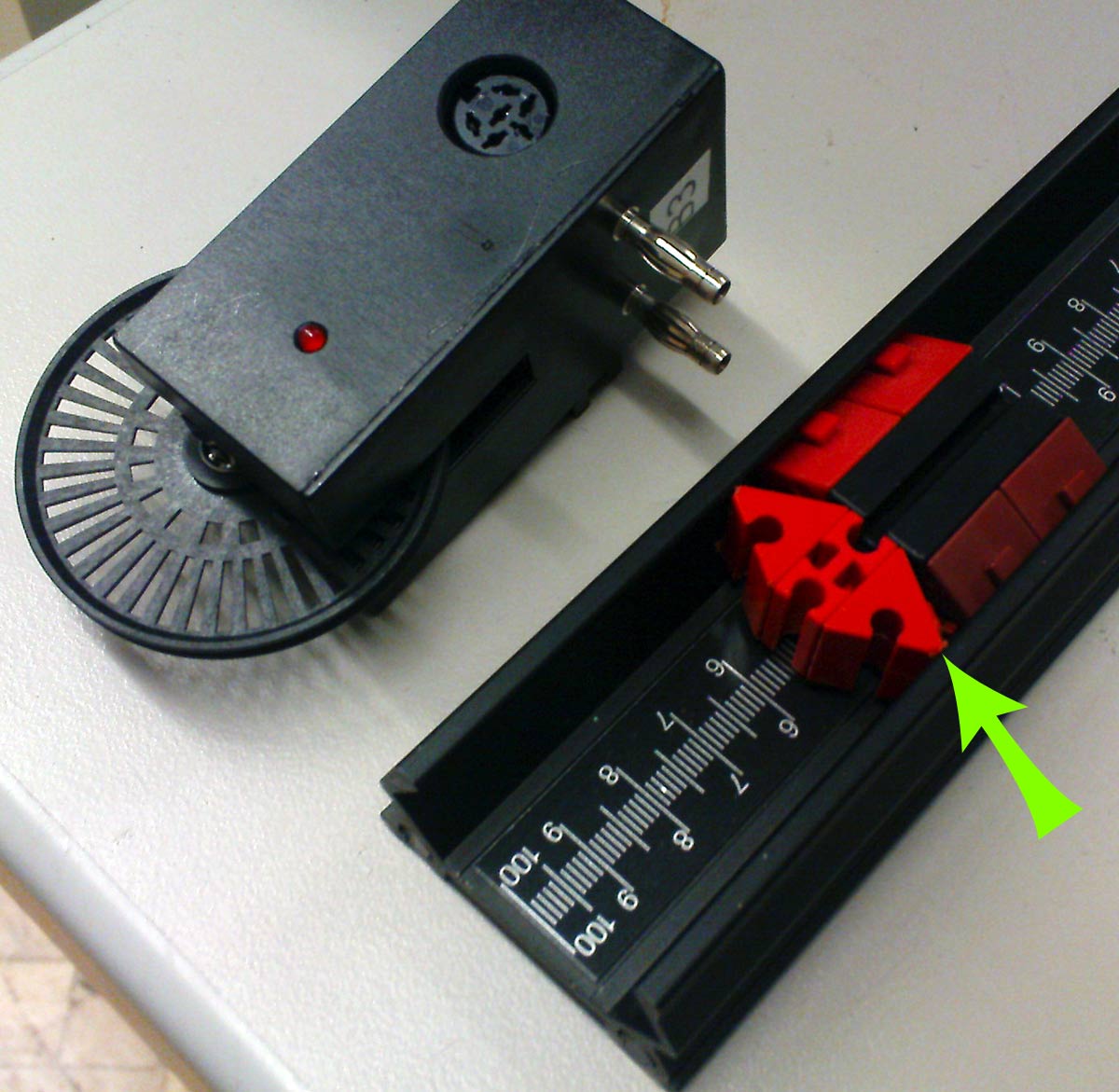

Mit Hilfe dieses Adapters lässt sich das Kombi-Speichrad 337462 als Umlenkrolle und BMW am Ende der Fahrbahnschine befestigen. Die Spitzen der beiden 60°-Steine sind dazu leicht abzufeilen.





Speichenrad an Luftkissenfahrbahn anbauen

Eine ältere Luftkissenfahrbahn (von Corex / Gambke) wird für die Aufnahme von Leybolds Bewegungsmesswandler (BMW, 337462+337464) umgebaut: Die Stirnseite der Fahrbahn erhält einen Adapter aus Fischertechnikbausteinen. Die in Bild 2 gezeigten Öffnungen nehmen die 4-mm-Stecker des BMW auf. Die alte Umlenkrolle kann alternativ weiter benutzt werden.

Luftkissenfahrbahn

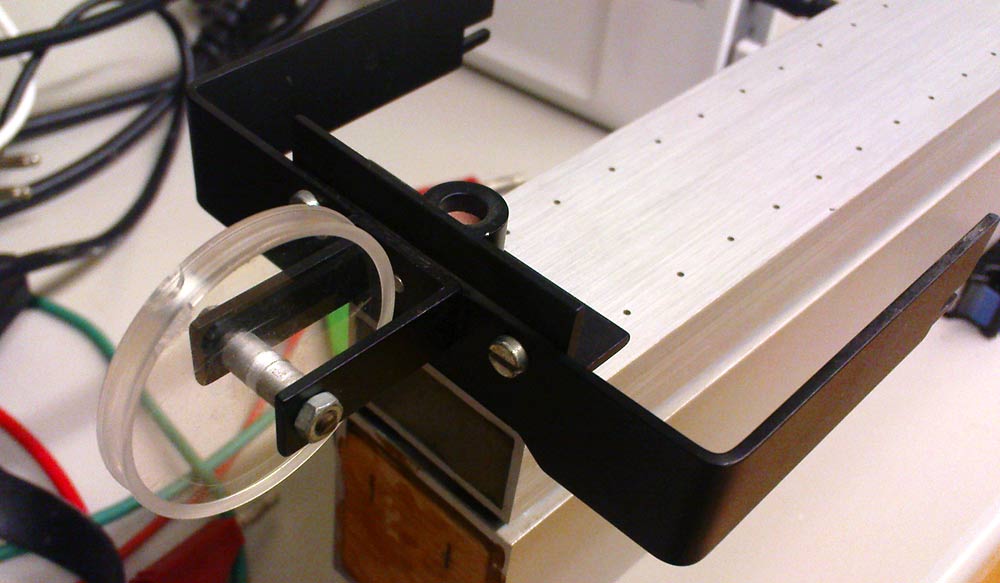

Bild 1:

Fischertechink an Luftkissenfahrbahn

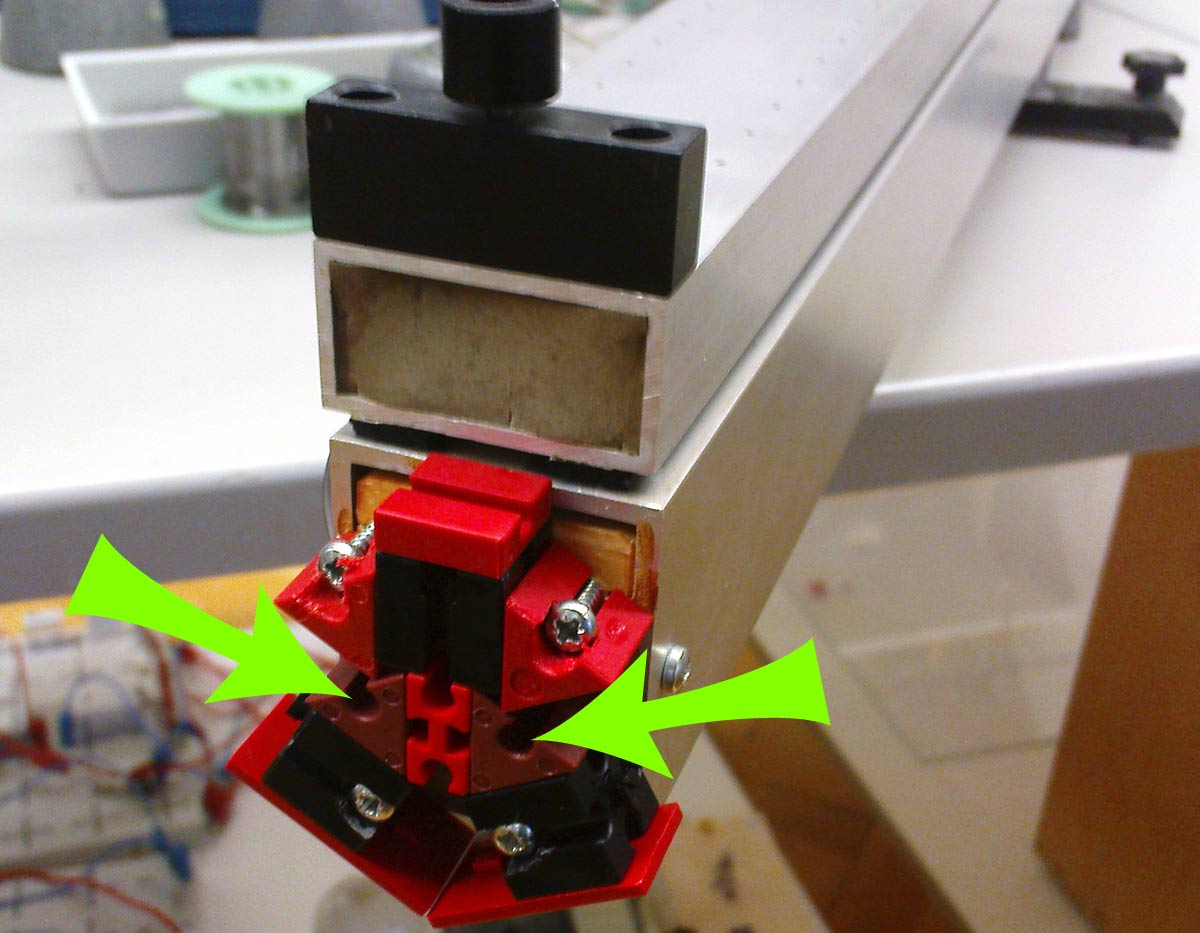

Bild 2: Adapter

Fahrbahn mit Cassy-Speichenrad

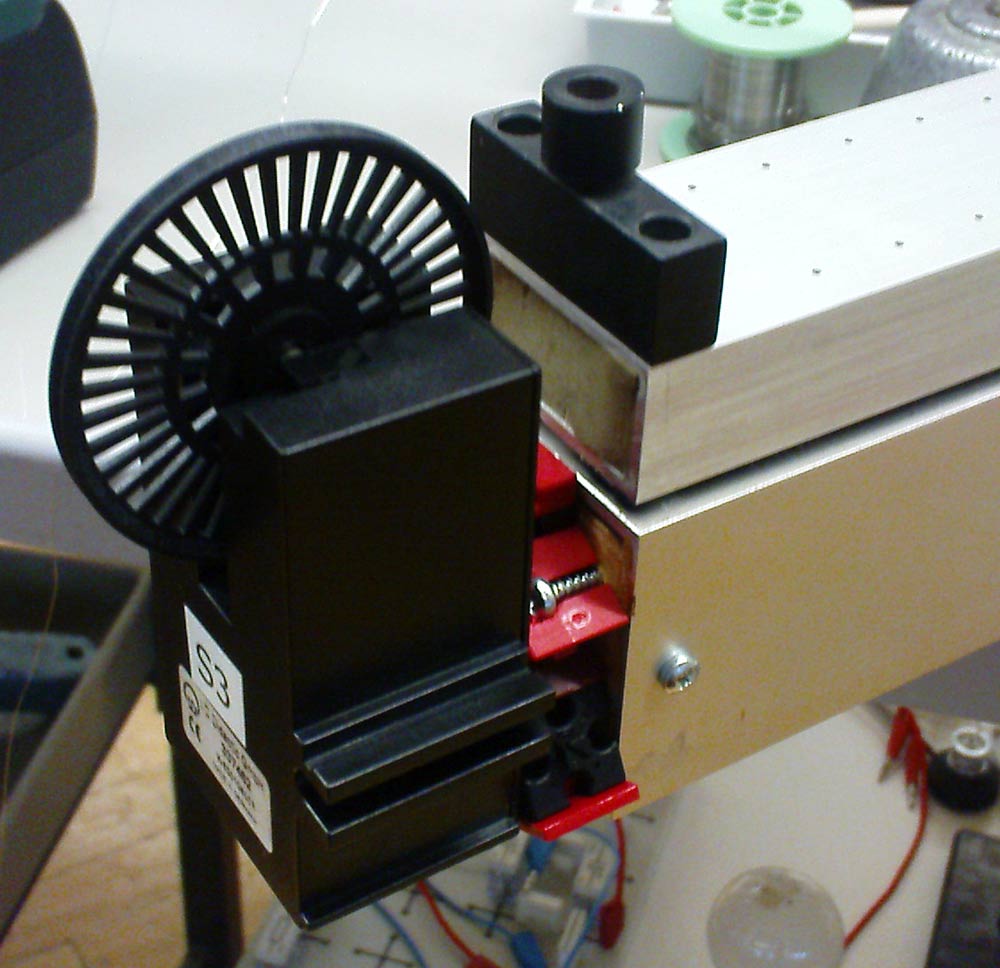

Bild 3: mit Speichenrad
