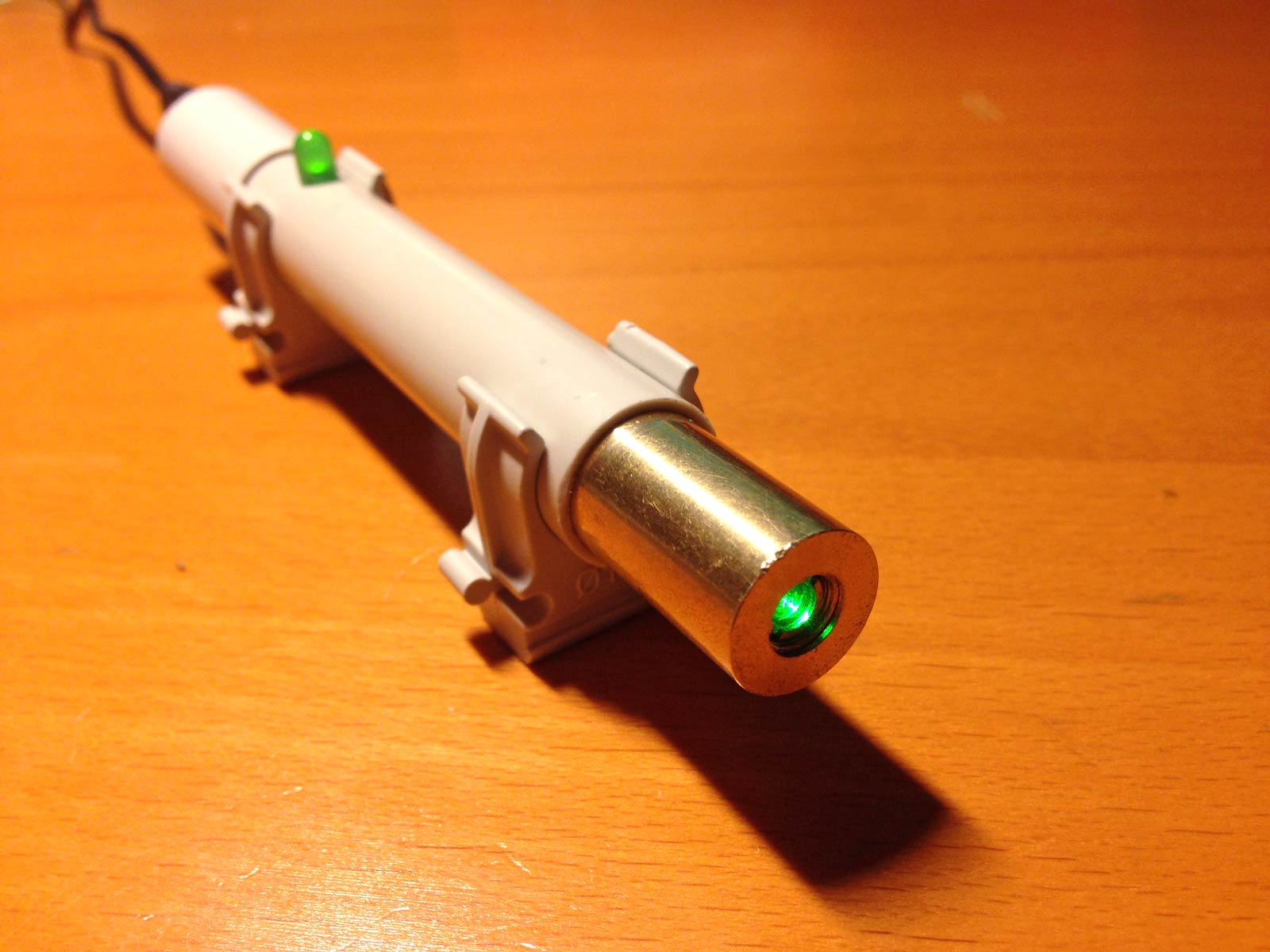

Grüner Diodenlaser im Kabelkanal

Angaben ohne Gewähr! Information provided without guarantee. Never look into the laser-beam.

1mW-Diodenlaser von Conrad

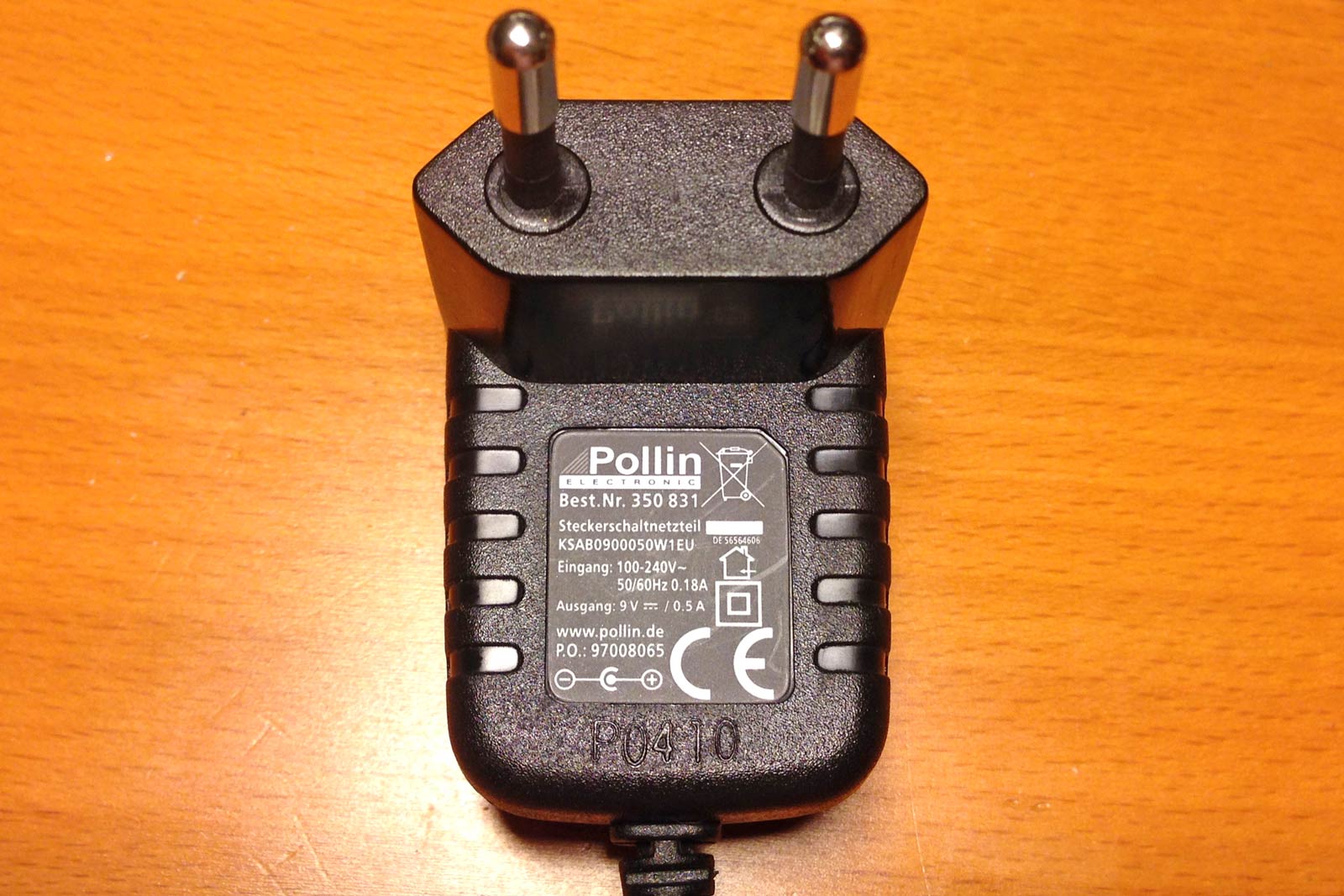

Pollin 350831
Steckernetzteil Pollin 350831, 9V=, 500 mA, Pfostenstecker 5,5/2,1 mm, Pluspol innen
<no description>

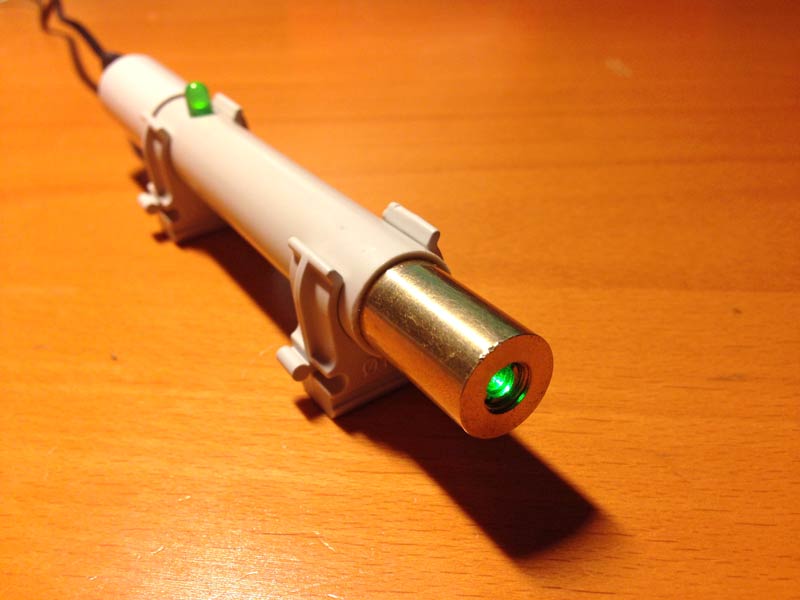

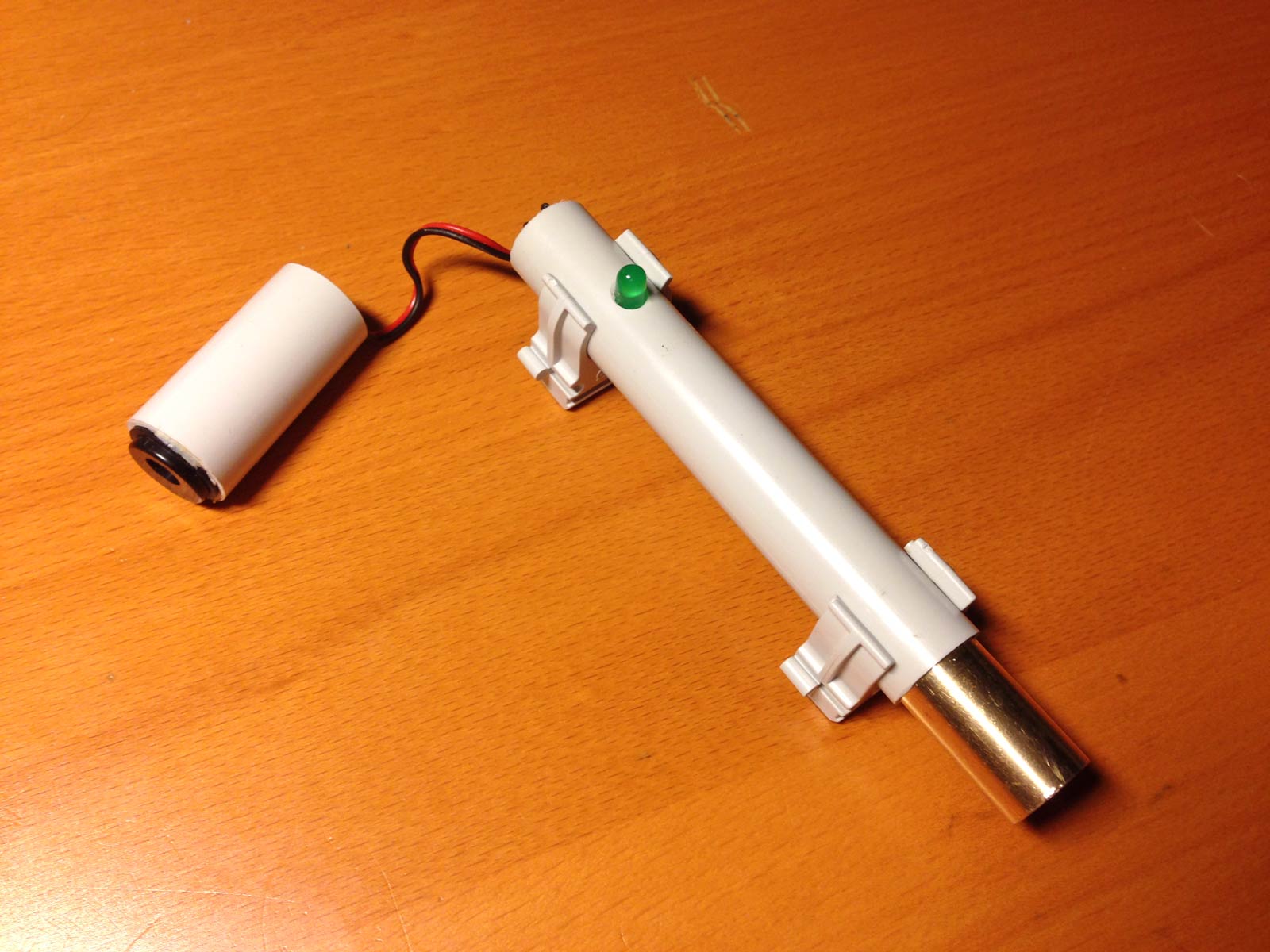

Der Laser ist in einem Kabelkanal-Rohr eingebaut. Äußerer Rohrdurchmesser 16 mm.
<no description>

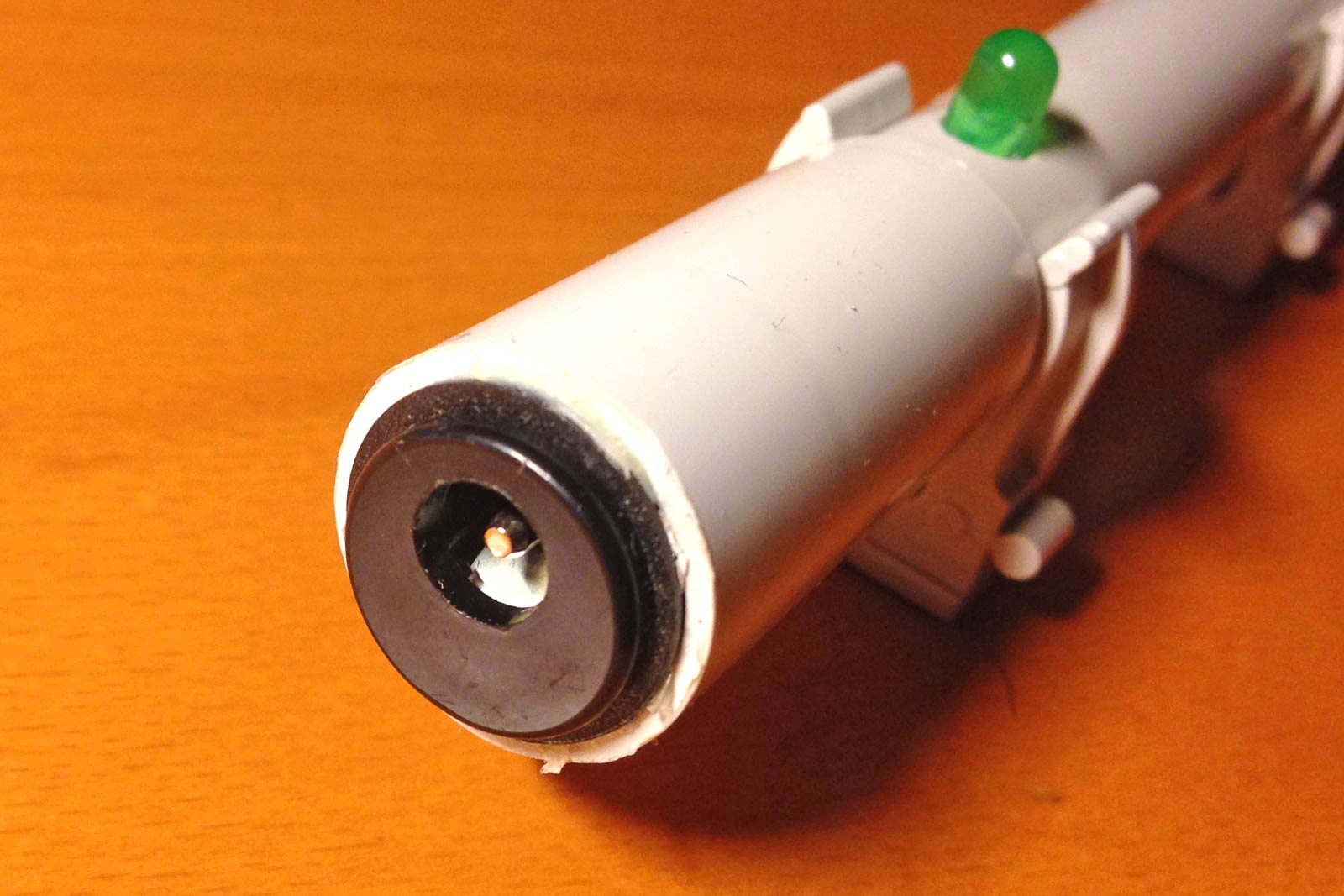

Rückseite
<no description>

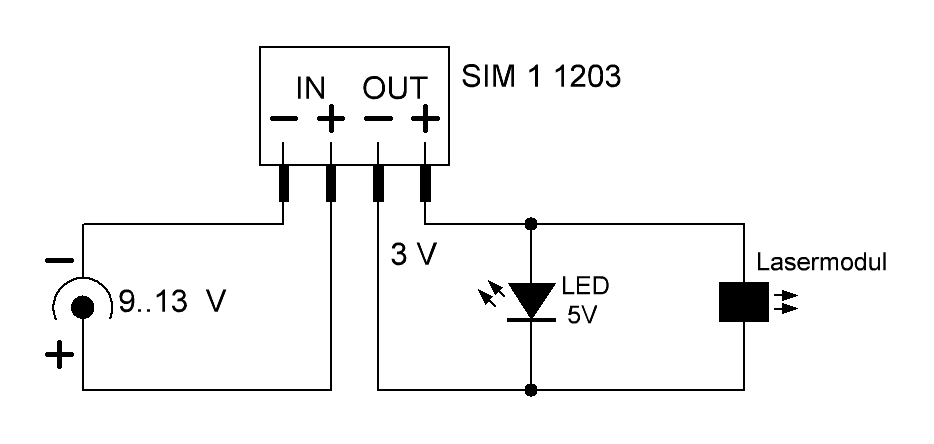

Schaltplan
  Grüner Diodenlaser 1 mW

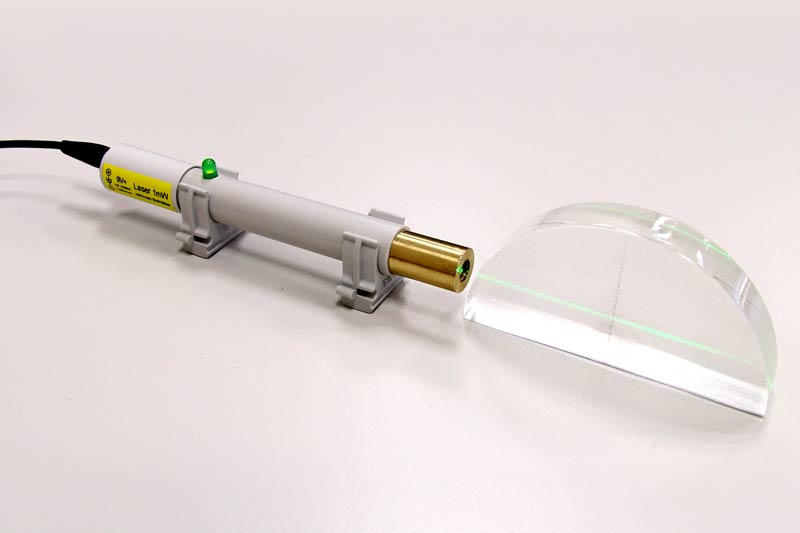

in Betrieb

Geräte

Gerät Artikelnummer
Laserdiode im Lasermodul
Lasermodul Punkt Grün 1 mW LM01GND, Conrad 506108 - 62
DC/DC-Wandler SIM1-1203-SIL4 12 V/DC 3 V/DC 300 mA 1 W Conrad, Reichelt, ...
Kabelkanalrohr, Außendurchmesser 16 mm, Innendurchmesser leider herstellerabhängig unterschiedlich
