Aufbaumaterial rund um das Röhren- und das Schwingkreisbrett

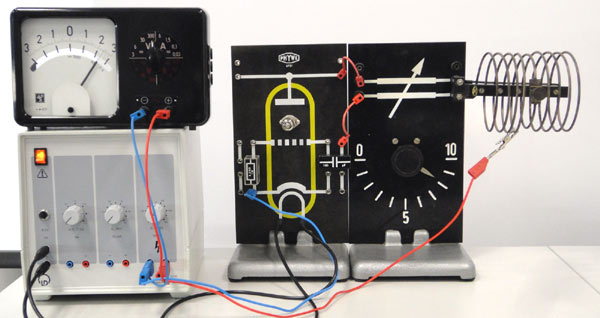

HF-Schwingkreis aus einem Versuch zur Resonanzabstimmung



Phywe Röhrenbrett 6731 für EC92 EC 92

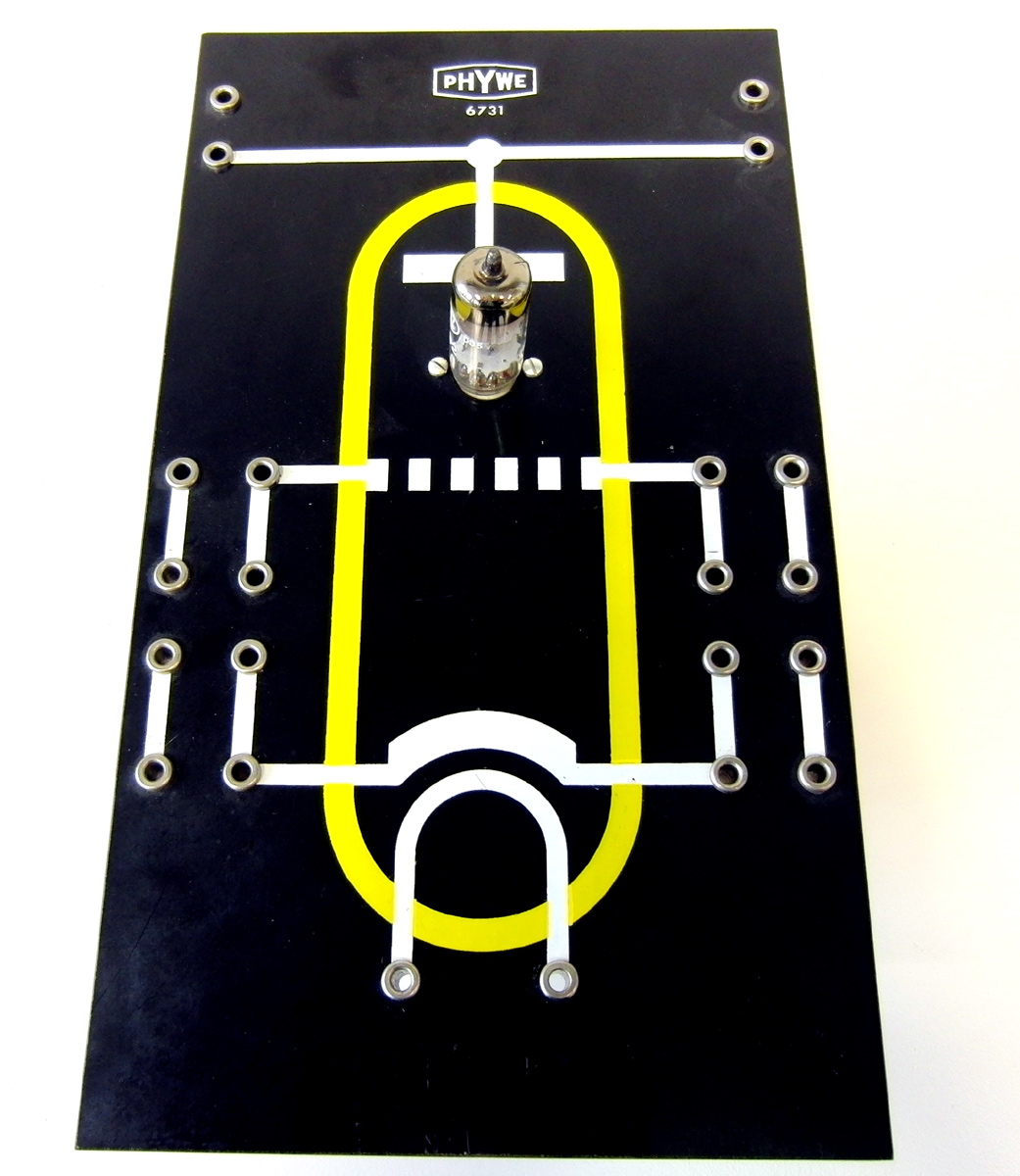

Röhrenbrett 6731
Phywe Schwingkreis-Brett 6900 Schwingkreisbrett

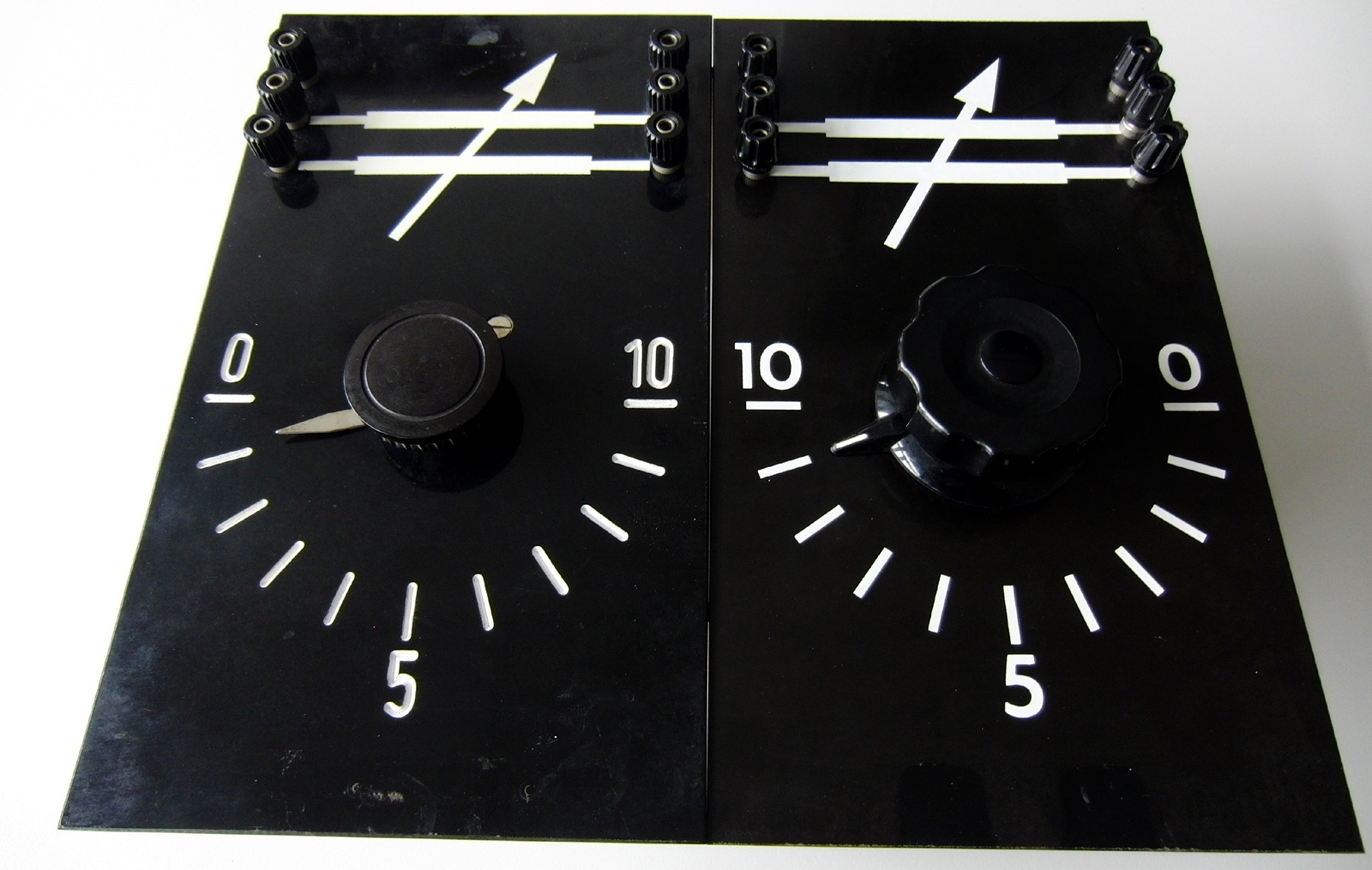

Schwingkreisbrett 6900 (links: alte Ausführung, rechts: neuere Ausführung)

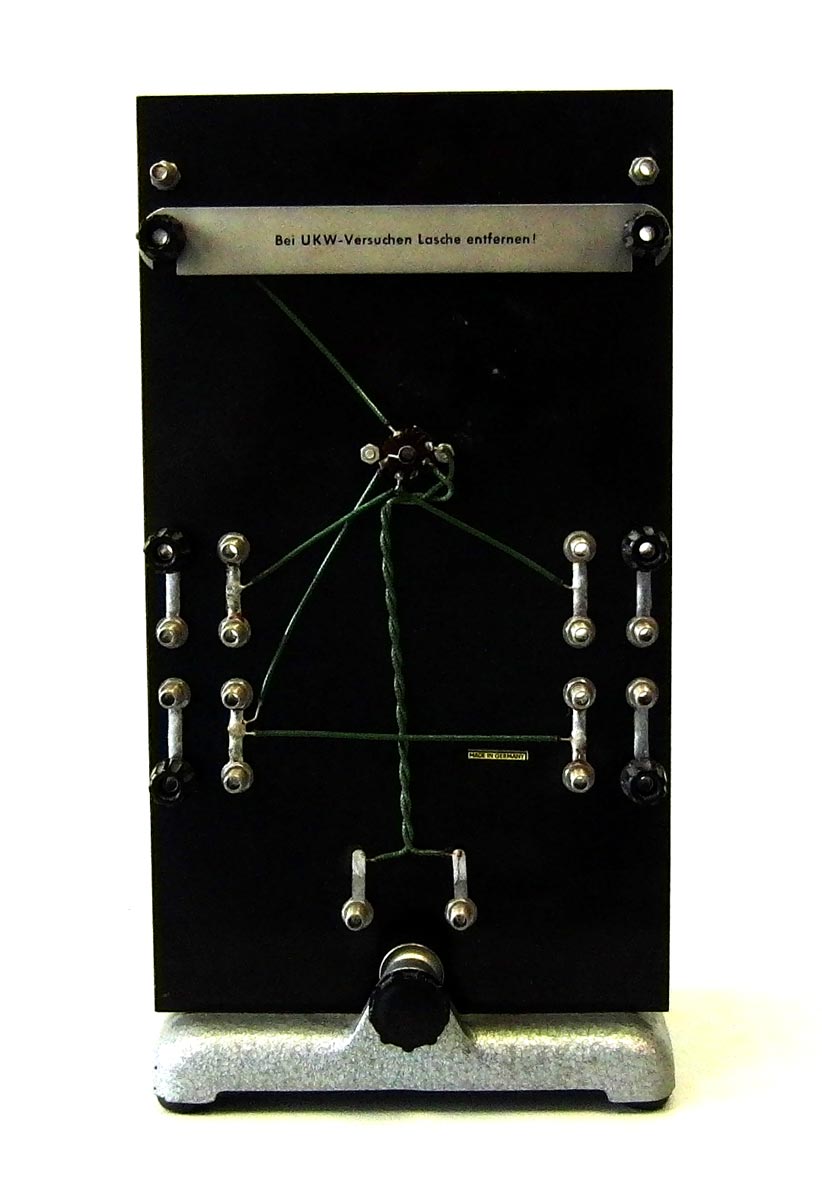

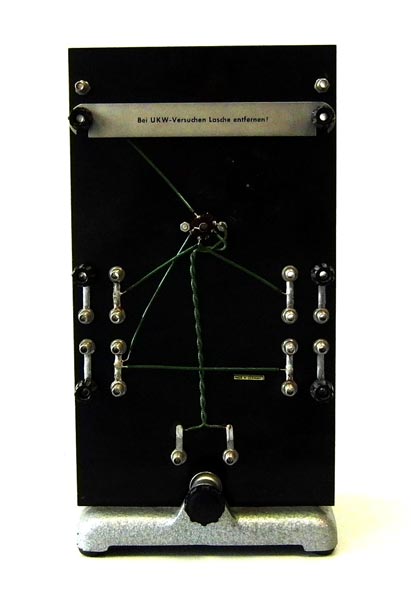

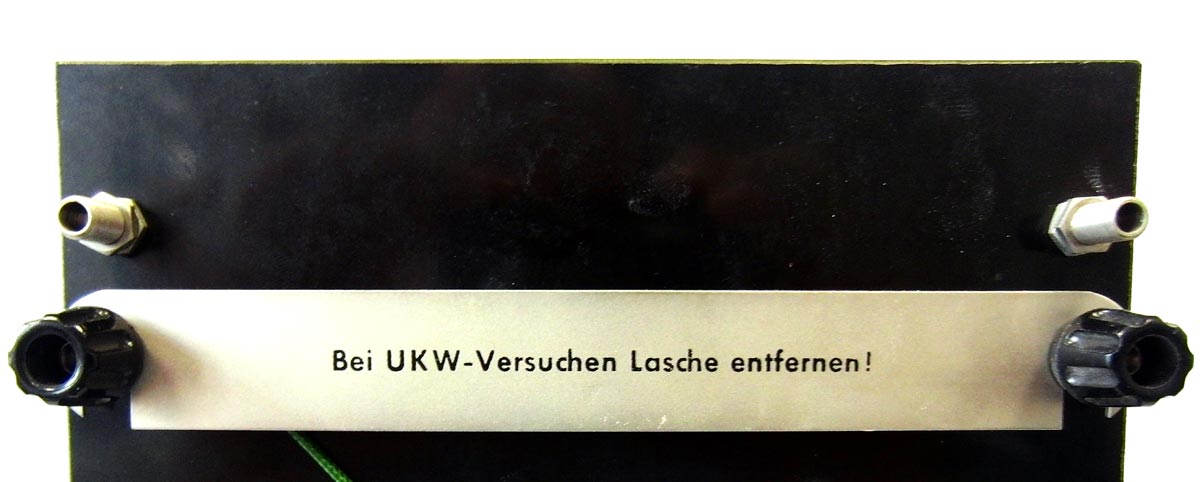

Phywe Röhrenbrett 6731 für EC92 EC 92 Phywe UKW-Lasche
Röhrenbrett 6731

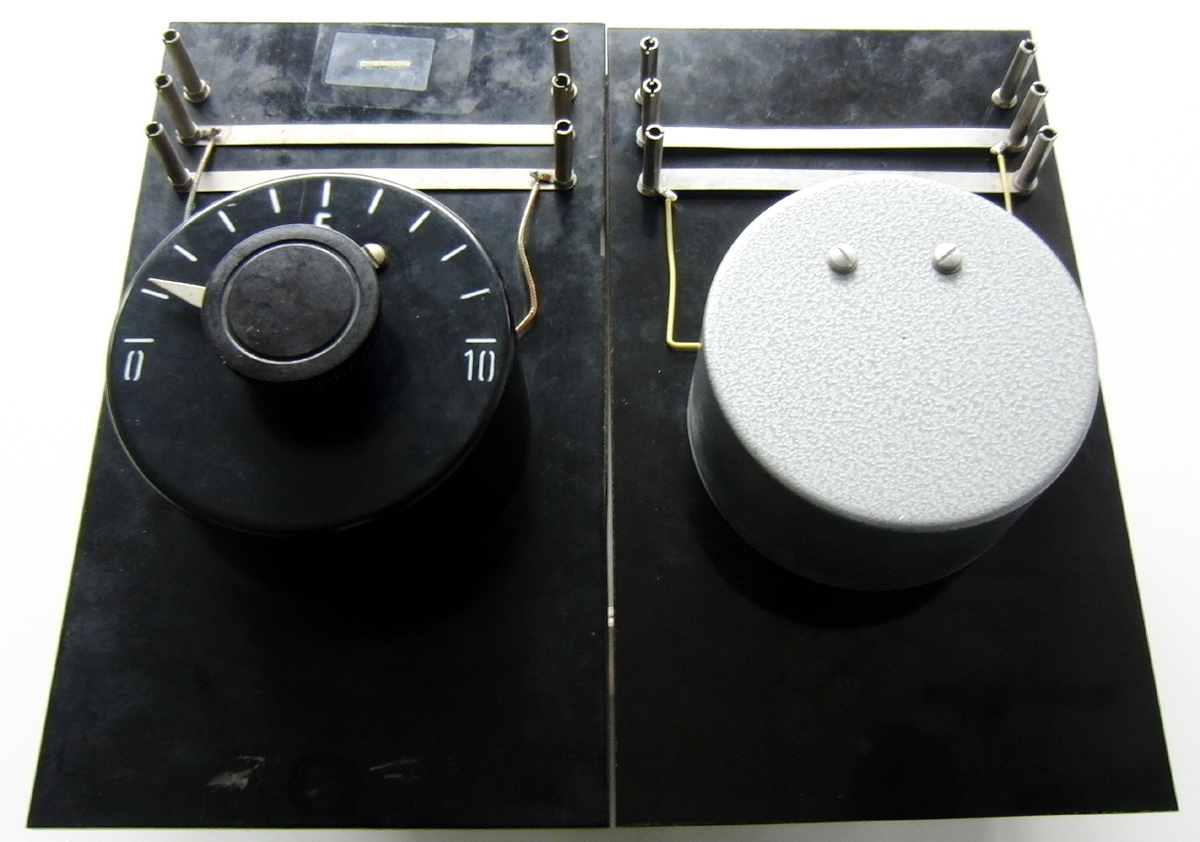

Schwingkreisbrett 6900 (links: alte Ausführung, rechts: neuere Ausführung)

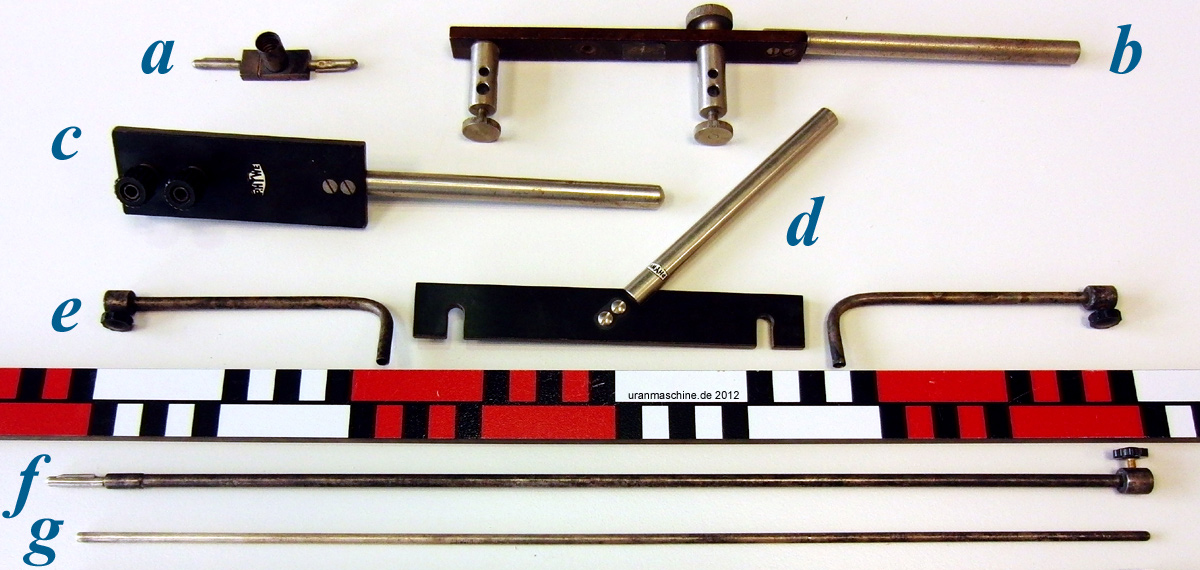

Aufbaumaterial, Kennzeichnung (a) - (g) siehe Tabelle



PhiV=„Physik in Versuchen“, Bretschneider, 50er/60er Jahre des 20. Jh.

KatRM = Phywe-Katalog "Aufbau-Physik Elektrizität Elektrotechnik" Hauptkatalog Teil IIA, ca. 1934

Artikel Nr. (PhiV) Nr. (KatRM) Bemerkung
Plattenfuß 6011
Klemmstiel 6015
Isolierstiel 6021
Klemmstange (b) 6022 5402 Abstand der Klemmen wahlweise 45 mm oder 65 mm
Verteilerklotz 6024
Schaltplatte 6026   Buchsenabstände: je 19 mm
Kurzschlussstecker 6027   19-mm-Abstand
Lampenfassung Ed. 10 mit Steckeransätzen (a) 6184
Krücke für Lecherstäbe (d)   6293
Glimmlampe 6652
Glühlampe für Edison-Effekt 6700   Gewinde Ed 14 / E 14 6V, 5A
Röhrenbrett 6730 5589 für Röhre RE 134
Röhrenbrett 6731   für Röhre EC 92 (Sockel Pico 7)
Sperrschicht-Photozelle auf Stiel 6750
Photozelle auf Stiel 6770   „Cäsopreßzelle, rotempfindlich auf Stiel“
Fernhörer auf Stiel 6810
Kristall-Detektor 6820
Germaniumdiode 6822
Gleichrichterelement 6825   (Selengleichrichter?)
Mikrofonkapsel / Mikrofonhalter auf Stiel 6830 / 6832
Mikrofonmodell 6836   „Büchse mit Kohlekörnern“
Kondensatorbrett 6900 5590 Kapazität ca. 400 pF
ältere Ausführung, 0 links, Drehknopf und Skala auch auf der Rückseite
neuere Ausführung: 0 rechts, nur Drehknopf vorne
Hochfrequenzspule mit 1 Windung 6910 6363
Hochfrequenzspule mit 3 Windungen 6911 6364
Hochfrequenzspule mit 6 Windungen   6828
Hochfrequenzspule mit 9 Windungen 6912 6365
HF-Spule 50 6916 6136 Veränderung der Bauweise
HF-Spule 75 6917 6137 Veränderung der Bauweise
HF-Spule 200   6138
Hochfrequenzdrossel 6920 6282 mit 20 Windungen
Kurzwellenbügel 6924 6297
Plattenkondensator mit Steckern 6928
Klemmenträger (c) 6929
Dipolrohr (f) 6940 6294 KatRM: Leiterstück, kurz (=?)
Dipolstab (g) 6942 6298 KatRM: Lecherstab
Dipolstab mit Secker 6943
Winkelrohr (e) 6946
Isolierstange 6948
